4.1.2 Особенности расчета.
Расчет ферм из симметрично расположенных уголков производится по действующим нормативам с учетом того, что в предельном состоянии в
А
А
→

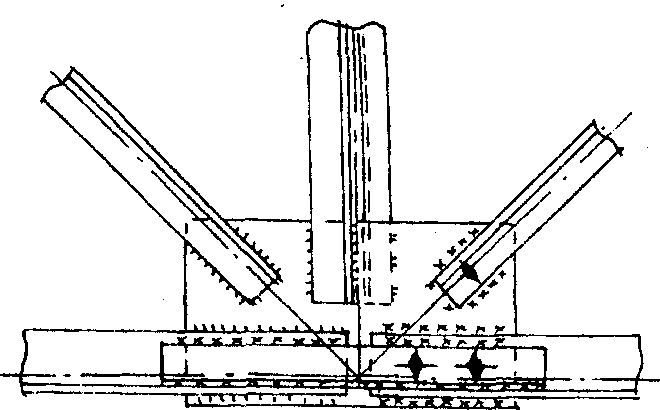

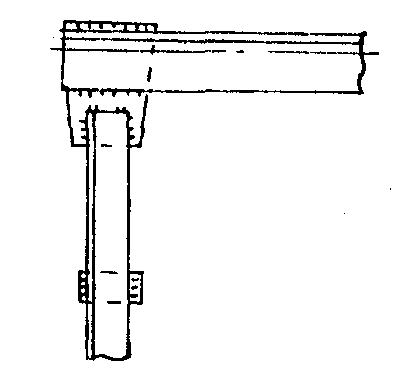

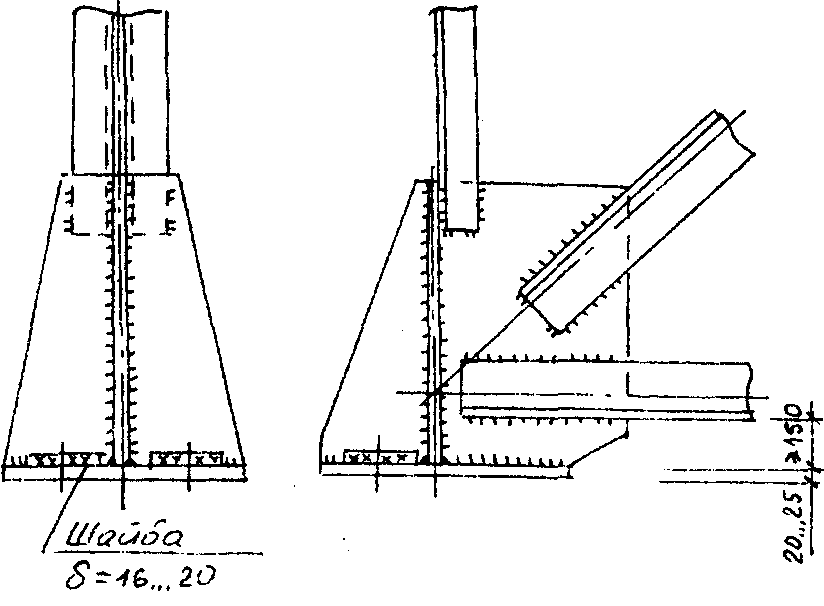

Рисунок 4 – Узлы ферм со стержнями из парных уголков
узлах образуются шарниры. Толщины фасонок определяются по таблице 4 в зависимости от наибольшего усилия в решетке фермы (опорном раскосе).
Таблица 4 - Требуемые толщины фасонок ферм
Максимальное усилие в стержнях решетки, кН |
До 150 |
151- 250 |
251- 400 |
401- 600 |
601 - 1000 |
1001- 1400 |
1401- 1800 |
1801- 2200 |
2201 - 2600 |
2601 - 3000 |
Толщина фасонок, мм |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
Сжатые стержни рассчитываются на устойчивость, а также по предельной гибкости.
Растянутые стержни проверяются на прочность и по предельной гибкости. Длины сварных швов, прикрепляющих уголки к фасонкам, определяются по формулам (соответственно для обушка и пера):
;
(4.1)
;
(4.2)
где - коэффициент, зависящий от вида уголка; для равнополочных уголков; = 0,75 – для неравнополочных, закрепленных меньшей стороной; = 0,65 – для неравнополочных, закрепленных большей стороной;
n – количество уголков (швов), n = 2;
kf – катет (высота) сварного шва, принимаемый в пределах 4 – 12 мм. Граничное значение kf для шва по обушку уголка не более 1,2∙t (t – наименьшая из толщин фасонки или уголка), по перу kf принимается не более чем
kf = t-1 мм при t 6 мм;
kf = t-2 мм при t 7-16 мм;
kf = t-4 мм при t 16 мм;
(t – толщина уголка и не более толщины фасонки; число различных по толщине швов на всю ферму не должно превышать 3 – 4);
- коэффициент, принимаемый по 1, табл. 34*;
- коэффициент условия работы сварного шва;
R - расчетное сопротивление металла шва сварных соединений, определяемое по 1, табл. 56;
а – длина сварного шва – дается на непровар (а = 1 - 2 см).
Максимальная длина сварного шва min = 60 мм, максимальная не более 85∙∙kf. Длина сварного шва должна быть кратной 10 мм.
Порядок расчета опорных промежуточных и монтажных узлов традиционных ферм из симметричных уголков зависит конструкционной формы узла и широко освещен в литературе, поэтому описание расчета не приводится.
