3 Унификация геометрических размеров решетки фермы
Для производственных зданий принята определенная схема ферм. Это позволяет сократить количество типоразмеров стропильных и подстропильных ферм и увеличивает количество их повторений применения в проектах, что дает возможность поточного производства конструкций. В основу унификации положен принцип модульности. Размер пролета фермы кратен укрупненному модулю 6,0 м и принимается равным 18, 24, 30, 36 м.
Типовые размеры распространяются на стропильные и подстропильные фермы, прогоны, элементы покрытия, а также на системы вертикальных и горизонтальных связей. Наиболее распространенные геометрические схемы ферм, применяемые в серийном, строительстве показаны на рисунке 3.

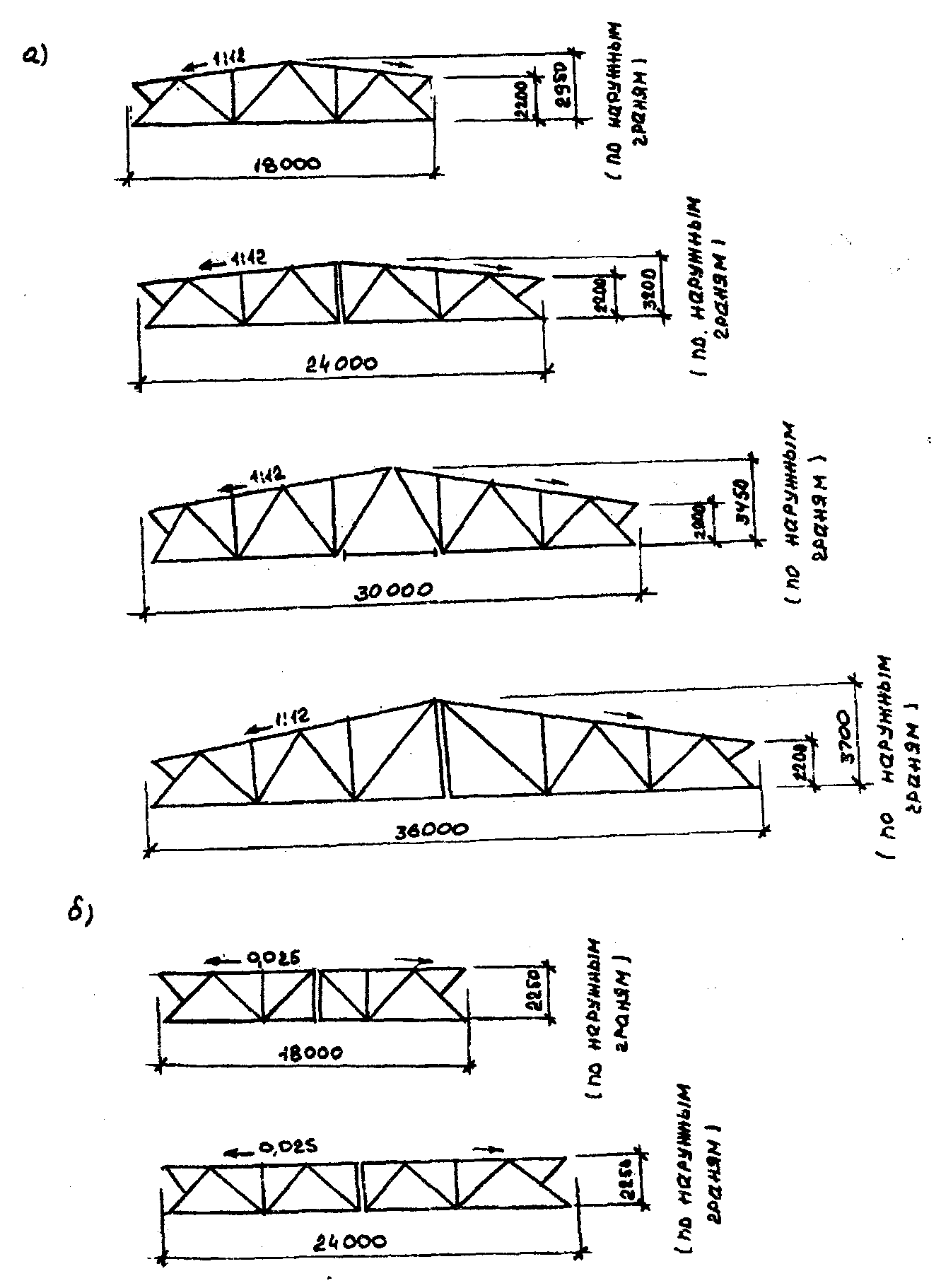

Рисунок 3 - Схемы стропильных ферм из уголков, соединенных в тавр:
а - с трапециевидной решеткой; б - с параллельными поясами при условиях эксплуатации, не требующих повышенной высоты межферменного пространства
Уклон верхнего пояса фермы зависит от применяемых конструкций покрытия. Для плоских кровель уклон верхнего пояса организуется за счет строительного подъема фермы, которые принимается равным сумме величин прогиба от полной нормативной нагрузки и 1/200 пролета.
Фермы с параллельными поясами проектируются с уклоном верхнего пояса 1,5 %. Расстояние между наружными гранями поясов обычно принимается равным 3150 мм или 2250 мм для зданий, в которых не требуется повышенная высота межферменного пространства.
В типовых решениях обычно предусмотрена узловая передача нагрузок, что дает возможность применения в покрытиях прогонов или железобетонных плит. Иногда нагрузка от покрытия передается непосредственно на верхний пояс ферм.
В экономически обоснованных случаях шаг колонн может не совпадать с шагом стропильных ферм. Для такого варианта конструкции покрытия предусматривается установка подстропильных ферм. В зданиях со средне- и сильноагрессивными воздействиями производственной среды шаг стропильных ферм должен быть не менее 12 м.
4 Конструкции легких ферм
4.1 Фермы из двух симметрично расположенных уголков
4.1.1 Общие положения.
Фермы из двух уголков таврового сечения применяются в зданиях только с неагрессивными и слабоагрессивными средами.
В фермах из двух уголков, составленных тавром, стержни в узлах объединяются посредством фасонок, расположенных между уголками. Крепление уголков к фасонкам осуществляется при помощи сварки или на болтах. Первый вариант является более распространенным. В сварных фермах уголки крепятся к фасонкам фланговыми швами, концы швов выводят на торцы стержня на 20 мм. По возможности фасонки выпускают за обушки поясных уголков на 10 – 20 мм. В местах опирания прогонов или плит покрытие фасонки утапливают на 10 – 15 мм, и это место не заваривают.
Для крепления прогонов к верхнему поясу в конструкции фермы предусматривается уголок с отверстиями для болтов. При опирании ребристых железобетонных плит покрытия верхний пояс усиливают накладками толщиной t=12мм при шаге ферм 6 м и t=14 мм при шаге 12 м.
В узлах ферм, где проектируется изменение сечения поясов, их следует перекрывать накладками без включения в работу стыка фасонки. Фасонка начинает работать только в том случае, если ее продолжить за узел фермы (рисунок 4). Стыкуемые элементы не следует смещать по высоте более чем на 1,5%, в случае превышения этой величины в узле возникает изгибающий момент, который учитывается в расчетах.
Укрупнительный стык ферм осуществляется с помощью накладок, прикрепляемых высокопрочными болтами или сваркой.
