Вопросы для самопроверки

1.Что такое деформация? Какую деформацию называют упругой, пластической? Назовите виды деформаций.

2.Как возникают силы упругости? Как они направлены?

3.В чём состоит закон Гука? При каких условиях он справедлив?

4.В чём состоит принцип суперпозиции малых деформаций?

5.Что такое модуль Юнга? Физический смысл модуля Юнга.

6.Что характеризует коэффициент Пуассона?

Литература

  1. Сивухин Д.В. Общий курс физики. Том 1, Механика. М.: Наука, 1974.

  2. Трофимова Т.И. Курс физики. Москва, Высшая школа, 1998.

3. Савельев И.В. Курс общей физики. Том 1. М.: Наука, 1990.

4. Методические указания к оформлению лабораторных работ по физике. Сост. Л.А.Евсеева. Саратов: СПИ, 1980.

Приложение. Катетометр В-630

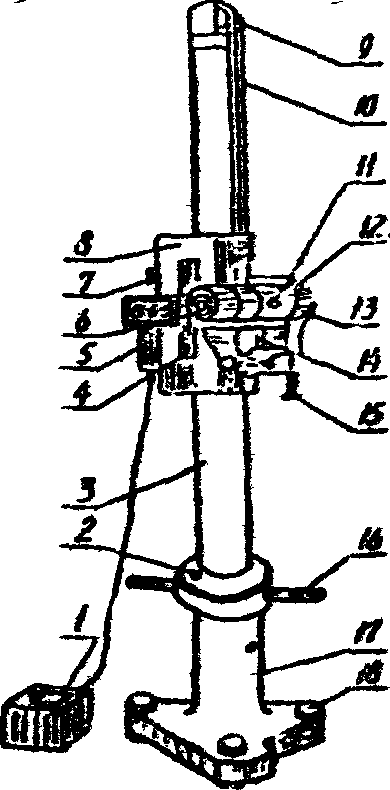

Катетометр В-630 предназначен для бесконтактного измерения вер­тикальных координат. Катетометр (см. Рис.4) состоит из основания 17, колонки 3 и измеритель­ной каретки 8. Катетометр выставлен вертикально по круглому уровню 2 так, чтобы при вращении колонки на любой угол пузырёк не сходит с центра более, чем на 0,5 деления.

.

Колонка 3 установлена внугри основания 18, и ее

можно поворачи­вать вокруг вертикальной оси с помо-

щью рукояток 16. На каретке 8 смонтированы визир-

ная труба 13, блок уровня 14 и отсчётный микроскоп

ее корпуса. В колонку вмонтирована 630-миллиметр-

овая шкала в оправе, види­мая в отраженном свете.

Грубое перемещение каретки 8 по вертикали произ-

водится вручную при откреплённом винте 7, точное

с помо­щью микроскопического винта 4 при закреп-

лённом винте 7. Каретка уравновешена противовесом,

расположенным внутри колонки. Противовес со­единен

с кареткой стальным тросом 10, переброшенным через

направля­ющий ролик 9. Визирная труба 13 имеет фоку-

сирующую линзу, перемещением которой с помощью

маховичка 11 осуществляется наводка на резкость

Изображения выбранных точек измеряемого объекта. Рис.4

Пределы измерения с помощью катетометра по вертикали составляют 0-630 мм. Интервалы расстояний от защитного стекла объектива с различными насадочными линзами до объекта 280-480 мм, 420-810 мм, 700-1810 мм, без насадочных линз 1810-∞ мм. Предел допускаемой основной погрешности прибора не более (10+L/1ОО)мкм; где L, мм - расстояние от защитного стекла объектива до объекта измерения .

Установка визирной трубы в вертикали по уровню производится микрометрическим винтом 15. Наводка на резкость изображений масштабной сетки, штрихов шка­лы пузырька уровня, наблюдаемых в одном поле зрения, осуществляется окуляром 6.

Масштабная сетка в вертикальном и горизонтальном направлении разделена на 10 частей. Отсчетный микроскоп установлен так, что 10 горизонтальных штрихов сетки укладываются между двумя штрихами миллиметровой шкалы. Следовательно, в вертикаль ном направлении каждому штриху соответствует одна десятая миллиметра. В горизонтальном направлении десятая часть всей шкалы равна одной сотой миллиметра.

Работа с прибором производится в следующем порядке:

- подключите трансформатор 1 в розетку сеть питания;

- открепите винт 7 и переместите измерительную каретку 8 на уровень выбранной точки объекта;

- установите окуляр визирной трубы 6 на резкость изображений масштабной сетки, шкалы и пузырька уровня;

- произведите наводку на резкость изображения измеряемого объекта, пользуясь маховичком 11. Затем с помощью микрометрического винта 4, при закрепленном винте 7, произведите точную наводку визирной трубы на выбранную точку объекта;

- наблюдая в окуляр, совместите изображения концов пузырька уровня винтом 15 (рис.5,а). \

Сетка визирной трубы имеет перекрестие, левый горизонтальный штрих которого выполнен в виде углового биссектора (рис.5,6).

а

б

рис.5

При наводке визирной трубы выбранная точка объекта должна располагаться точно посередине углового биссектора на уровне горизонтального штриха. При точной наводке следите за тем, чтобы концы пузырька уровня образовывали дугу.

В поле зрения окуляра одновременно видны изображения двух штрихов миллиметровой шкалы, обозначенной крупными цифрами, и масштабная сетка. Один из штрихов пересекает масштабную сетку и выходит на светлое наклонное поле.

Крупная цифра у штриха обозначает целые миллиметры. Десятые доли отсчитывают по вертикальной шкале масштабной сетки, сотые доли - по горизонтальной шкале масштабной сетки в том месте, где штрих выходит на середину светлого наклонного поля. Тысячные доли миллиметра оцениваются на глаз.
