Проект: Введение в должность финансового консультанта |
||
Уровень обучения «Базовый» |
Модуль 2 «Методы моделирования бизнес-процессов» |
Вопросы и задания к модулю №4 «Нотация ARIS как средство моделирования БП организации» |
Вопросы и задания к Тематическому модулю №4«Нотация aris»
Пояснения
к заполнению:
Задания
выполняются в MS
Visio
в специальном шаблоне, предоставленном
методологом
Перед
выполнением задания необходимо
заполнить шаблон
После
выполнения задания готовые схемы
представляются в распечатанном виде
Ответ
на вопрос дается устно, распечатывается
только
оценочный бланк.
Вопрос №1 С каких позиций ARIS рассматривает организацию. Какие типы моделей существуют в этой нотации?
Задания
Задание №1
Составьте информационную модель одного из процессов (на выбор)
- получение кредита на бытовую технику
- получение загранпаспорта
- трудоустройство
Задание №2
Составьте функциональную модель процесса «Изготовление письменного стола»
Словесное описание процесса
П
редлагаемый
стол не зря назван простым, его изготовление
под силу даже совершенно неопытному
домашнему мастеру. Строительным
материалом служит широко распространенный
ныне ламинированный ДСП (ЛДСП). Лист

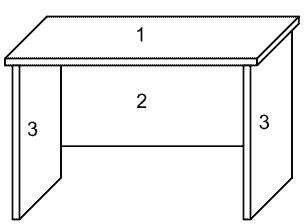

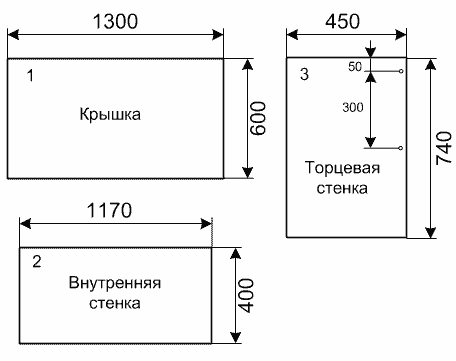

ЛДСП следует раскроить как показано на
рисунке. Как правило заботу по распиливанию
листа, за небольшую плату, может взять
на себя магазин, торгующий этим материалом.
Поскольку у них для этого есть все
необходимое оборудование, то желательно
воспользоваться их услугами. Тем более,
что платить нужно будет за уже готовый,
распиленный лист. Крепить составные
детали будем при помощи специальных
мебельных шурупов. Из инструментов
понадобиться дрель, рулетка, сверло и
в зависимости от г
оловки
шурупа отвертка или шестигранник.
Сначала просверливаем отверстие в
торцевых стенках стола, после сверлом
большего диаметра сверлим паз, в него
будет спрятана верхняя часть
шурупа-самореза. После приставляем
боковину к торцевой части внутренней
стенки стола и сверлим углубление для
самореза, и закручиваем шуруп. С
закрученным шурупом сверлим отверстие
под второй шуруп и также закручиваем
его. Такая последовательность действий
нужна только во и
збежания
ошибки с размерами. Вторую боковину
крепим аналогично. Таким же способом
крепим крышку стола. Крышка стола не
совпадает по периметру с боковыми и
внутренними стенками, она выступает за
ними, это сделано специально. Стол как
правило располагается возле стенки или
в углу комнаты. Что бы плинтус на полу
не помешал плотной установке стала к
стене и оставлен этот выпуск. Размер
между крышкой стола и задней стенки
подбираем в соответствии с размерами
плинтуса, обычно это 5 см. после полной
сборки стола, закрываем головки саморезов
декоративными заглушками. Шуруп и
заглушка показаны на рисунке. Изготовленный
стол не претендует на оригинальность,
но из-за простоты конструкции собрать
его по силам любому желающему.
Задание №3
Постройте организационную модель компании «Трайтек». На модели укажите структуру отделов и структуру подчинения. Для одного из отделов на ваш выбор проведите декомпозицию до сотрудника с указанием их ФИО и локации подразделения.
