Выключатели ввб

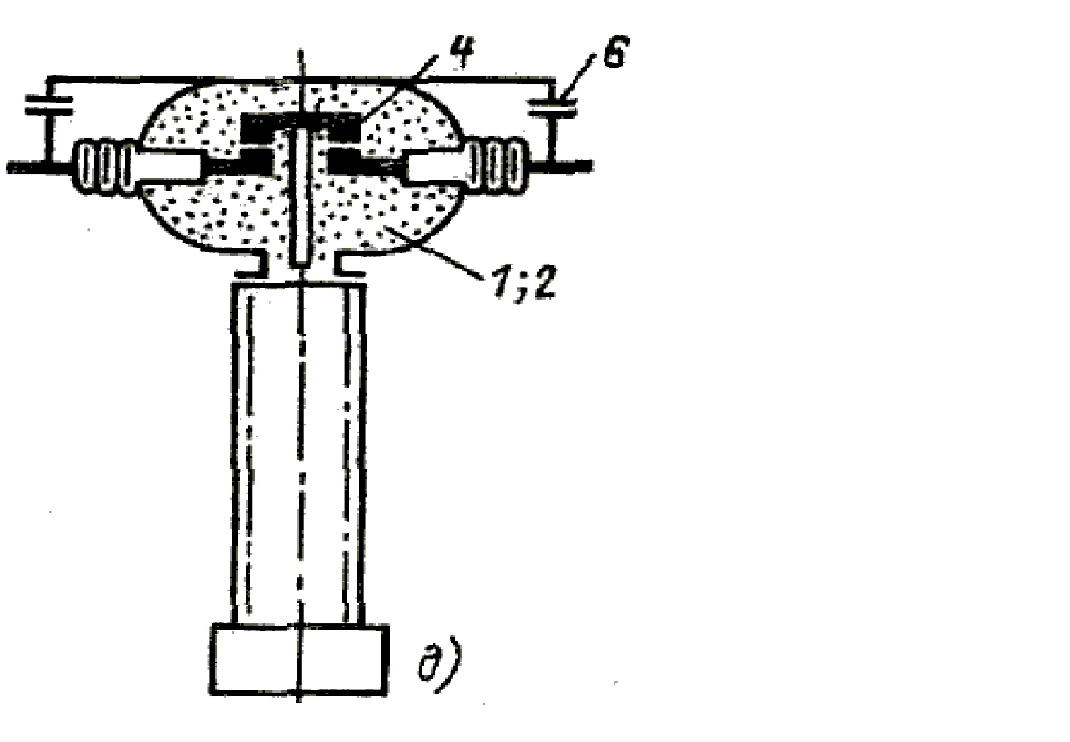

1,2-резервуар с сжатым воздухом
4-контакты
Выключатели серии ВВБ (В – выключатель, В – воздушный, Б – с металлической дугогасительной камерой – баком) выпускаются на напряжение 110...750 кВ. Имеют изолированный от земли резервуар (бак) сжатого воздуха, внутри которого находится контактная система. Контактная система полюса вместе со своим механизмом и дутьевым клапаном находится внутри металлической камеры, наполненной сжатым воздухом и изолированной от земли фарфоровой опорной колонкой. Камера находится под высоким потенциалом. В этих выключателях нет отделителя. При отключении выключателя дугогасительная камера 2, являющаяся одновременно резервуаром сжатого воздуха, сообщается с атмосферой через дутьевые клапаны, благодаря чему создается дутье, гасящее дугу. В отключенном положении контакты находятся в среде сжатого воздуха. По такой конструктивной схеме созданы выключатели до 750 кВ. Количество дугогасительных камер (модулей) зависит от напряжения:
при напряжении 110 кВ - одна;
при напряжении 220, 330 кВ - две;
при напряжении 500 кВ - четыре;
при напряжении 750 кВ - шесть (в серии ВВБК).
В настоящее время выключатели серии ВВБ модернизированы. Новые выключатели ВВБК работают при давлении воздуха 4 МПа, а в камере гашения дуги, кроме основного дутья, как и в серии ВВБ, имеется дополнительное дутье через неподвижные контакты с продувкой продуктов горения через полые токоведущие стержни вводов. Это позволило увеличить отключаемый ток до 50 — 56 кА
Модульный принцип рассмотренной серии позволяет при необходимости быстро заменить вышедший из строя модуль на новый. Длительность ремонта при этом заметно уменьшается, а это увеличивает надежность работы установки в целом.
Собственное время отключения этих выключателей меньше, чем у выключателей серии ВВН, поскольку давление воздуха в гасительной камере в воздушных выключателях серии ВВН из-за постепенной подачи в гасильную камеру к моменту гашения дуги меньше номинального. В выключателях серии ВВБ оно к моменту гашения равно номинальному; последнее также обусловливает большую мощность отключения таких выключателей.
Номинальный ток выключателей серии ВВБ составляет 2000 - 3200 А, номинальный ток отключения 31,5 - 56 кА. Давление воздуха в дугогасительном модуле выключателя типа ВВБ составляет 2 МПа, время отключения 0,06 - 0,08 с; у новейших выключателей этой серии ВВБК (В - выключатель, В - воздушный, Б - с металлической дугогасительной камерой - баком, К ‑ крупномодульный) и ВВД (В - выключатель, В - воздушный, Д ‑ с повышенным давлением) давление воздуха составляет 3,2 - 4,0 МПа, а время отключения уменьшено до 0,04 с.
Серия выключателя (тип) |
Номинальный ток, А |
Предельный сквозной ток, кА (д.з.) |
Предельный сквозной ток, кА (а.з.) |
Ток термической стойкости, кА |
Номинальный ток отключения, кА |
Время включения, сек |
Время отключения, сек |
Расход воздуха на откл., л |
Масса выключателя, кг |
ВВБМ-110 |
2000 |
35,0 |
90 |
35,0 |
31,5 |
0,150 |
0,070 |
4500 |
7500 |
ВВБ-150 |
2000 |
35,0 |
90 |
31,5 |
25,0 |
0,150 |
0,070 |
4500 |
9600 |
ВВБ-220 |
3200 |
31,5 |
80 |
31,5 |
31,5 |
0,200 |
0,080 |
9000 |
15600 |
ВВБ-330 |
2000 |
40,0 |
102 |
40,0 |
40,0 |
0,250 |
0,080 |
4200 |
26000 |
ВВБ-500 |
2000 |
35,5 |
090 |
35,5 |
35,5 |
0,100 |
0,080 |
27000 |
30000 |
ВВБ-750 |
3200 |
63,0 |
- |
63,0 |
63,0 |
0,100 |
0,060 |
12600 |
90000 |
