Цель работы: изучить конструкции и принцип действия воздушных и автогазовых выключателей и их основные технические характеристики.

Основные понятия

Воздушный выключатель - это аппарат, предназначенный для оперативной коммутации в энергосистемах, для выполнения операции включения и отключения отдельных цепей при ручном и автоматическом управлении.

Отключение тока выключателем сопровождается возникновением на его контактах электрической дуги. Для гашения дуги в выключателях применяют различные дугогасительные среды и специальные дугогасительные приспособления, которые облегчают и ускоряют гашение дуги. В воздушных выключателях дуга гасится в струе сжатого воздуха, поступающего в дугогасительную камеру из резервуара, входящего в конструкцию аппарата под давлением 2 МПа. Сжатый воздух используется также для управления подвижными частями выключателя и для изоляции. В резервуары сжатый воздух подается от компрессорной установки.

Гашение дуги в воздушном выключателе может происходить как продольным так и поперечным движением воздуха. Количество контактных разрывов в одном полюсе зависит от номинального напряжения выключателя. Параллельно к дугогасящим контактам обычно подключается шунтирующие сопротивления для облегчения гашения дуги. Принципы работы механизмов в выключателях с отделителем и без отделителя несколько отличается. Конструктивные схемы также зависят от номинального напряжения, способа создания изоляционного промежутка между контактами в отключенном положении и способа подачи воздуха в дугогасительное устройство.

В выключателях для открытой установки дугогасительная камера расположена внутри фарфорового изолятора, причем на напряжение 35 кВ достаточно иметь один разрыв на фазу, на 110 кВ - два разрыва на фазу. Различие между этими конструкциями состоит в том, что в выключателе на 35 кВ изоляционный промежуток создается в дугогасительной камере 2, а в выключателях напряжением 110 кВ и выше после гашения дуги размыкаются контакты отделителя 5 и камера отделителя остается заполненной сжатым воздухом на все время отключенного положения. При этом в дугогасительную камеру сжатый воздух не подается и контакты в ней замыкаются. По конструктивной схеме созданы выключатели серии ВВ на напряжение до 500 кВ. Чем выше номинальное напряжение и чем больше отключаемая мощность, тем больше разрывов необходимо иметь в дугогасительной камере и в отделителе (на 330 кВ - восемь; на 500 кВ - десять).

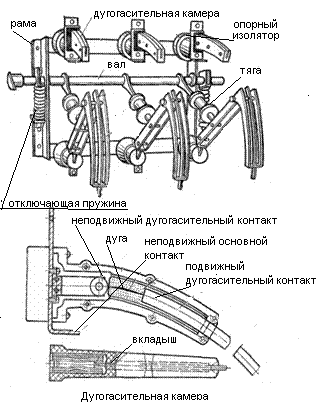

Автогазовый выключатель вн-16

Выключатель ввн-35.

Воздушный выключатель типа ВВН-35 представляет собой автоматический выключатель, предназначенный для отключения цепей переменного тока высокого напряжения.

Воздушные выключатели применяются в РУ напряжением 35 кВ и выше. Гашение дуги в них происходит в дугогасительных камерах с продольным или поперечным дутьем с помощью сжатого воздуха, получаемого от компрессорной установки.

Конструкция выключателя предусматривает трехполюсное управление. Выключатель предназначен для установки на открытом воздухе.

Для предотвращения конденсации влаги из воздуха внутренние полости изоляторов выключателя непрерывно продуваются сжатым воздухом, поступающим через специальный редукторный клапан.

Технические характеристики выключателя ВВН-35:

Номинальное напряжение. кВ 35

Наибольшее рабочее напряжение. кВ 40.5

Номинальный ток. А 600 и 1000

Предельный ток отключения, кА 16,5

Мощность отключения, MB-А 1000

Рабочее давление, атм 20

Время отключения с приводом, с 0,08

Расход воздуха на одно отключение, л 900
