2. Силовая передача

Силовой передачей называется группа соединенных ыежду со-бой агрегатов, предназначенная для преобразоваішн крутящего момента и передачи его от двигателя к ведущим колесам и к ра-бочим колесам водометных движителей.

Силовая передача машниы механическая, со ступенчатым из-менением передаточных чисел, расположена в кормовой части кор-пуса. Она состоит нз след>ющнх агрегатов: главного фрикциона 2

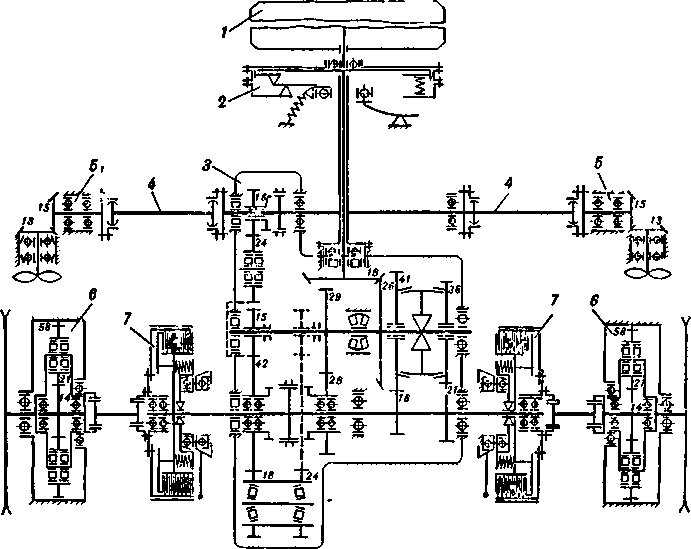

Рис. 21. Кинематическая схема трансмиссии:

7 —двигатель; ! — главпый фрикциои; 3 — коробка передач; 4 —валы привода водометных движителей; 5 — водометиые движнтели; 6 — бортовые передачн; 7 — бортовые фрикционы

(рис. 21), коробіш передач 3, двух бортовых фрнкцнонов 7 с тор-ыозами, двух бортовых передач 6 и соединительных узлов и де-талей.

Главный фрикцион, коробка передач, борговые фрикцпоны с тормозамн и двигатель объединены в единып сііловой блок.

а) Главный фрикцион.

Главиый фрикцион предназначен: для отключения двигателя от коробки передач при переключенни передач, при запуске двига-теля, a также при резком торможешш; для обеспечения плавного трогания машины с места; для нредохранснпя деталей двпгателя И силовой передачи от ноломки ири резком изменении нагрузки

57

na вечущнх колесах нли na рабочнх колесах воіометных движи-телеіі.

Главныи фрпкшіон состоцт из ведущнх частей (ведущий диск, нажимной диск, кожух, пружины, стаканы), ведомых частей (ве-домый днск), соединенных с ведущим валом коробки передач и механизма выключения.

Привод управления (рис. 22) предназначен для выключсния и включенпя главного фрикциона механиком-водителем из отделе-ния управления.

Регулировка главиого фрикциона н его нривода может нару-шаться вслсдствие износа днсков треиия, износа рычагов ме.ха-низма выкліочеиия п шарннрных сосдинеиші привода.

Зазор между рычагами выключения ц обоймоіі механизма вы-ключения главного фрикциопа должеп быть 1,5—2,3 мм, что соот-ветствует свободпому ходу продольной тяги привода управлення 9—13 мм. Регулируегся изменением длины тяги 30.

Ход нажимного диска главиого фрикциона должен быть не ме-нее 0,9 ым, что обеспечивается полныы ходом продольной тяги 43—48 мм. Регулируется болтом 37.

б) Коробка передач.

Коробка персдач предназначена: для нзменения тягового уси-лия на гусенішах и скоростц движення машины в более шнроких пределах, чем это можно сделать нзменением оборотов двигателя; для переіачн кругящего момента к водяиым иасосам водометных движителеіі; для осуществления заднего хода машины; для отклю-чения двигателя и обеспечения его работы на холостом ходу прн запуске и на стоянке.

Пріівод управления коробкой передач іі его регулнровка

Привод управлеішя (рпс 23) предназначен для переключення передач и включения водометных двпжителей нз отделения управ-ления.

При эксплуатацни машнны регулнропка прцвода нарушается вследствне износа шарнирных, шпоночных и шлицевых соединений.

Прн нравпльно отрегулированном приводе должны совпадать стрелкн на поводковых валпках с рискамп lia картере коробки передач прп всех положешіях кулисы. Регулировка осушествля-ется сгонными м\фтамн 9 тяг 10, 11, 12.

У правпльно отрегулированного привода включения водометов отверстня в вилке тягп 29 н валпка 28 должны совпадать, a coe-дннительный иалец должен свободно устанавливаться. Регулиров-ка осуществляется сгонноп муфтой 9 тяги 13.

в) Бортовые фрикііііоны и тормоза.

Бортовоп фріікцнон предназначен для отключения соответству-ющего ведущего колеса машины от грузового вала коробкн пере-дач при поворотах машины.

58

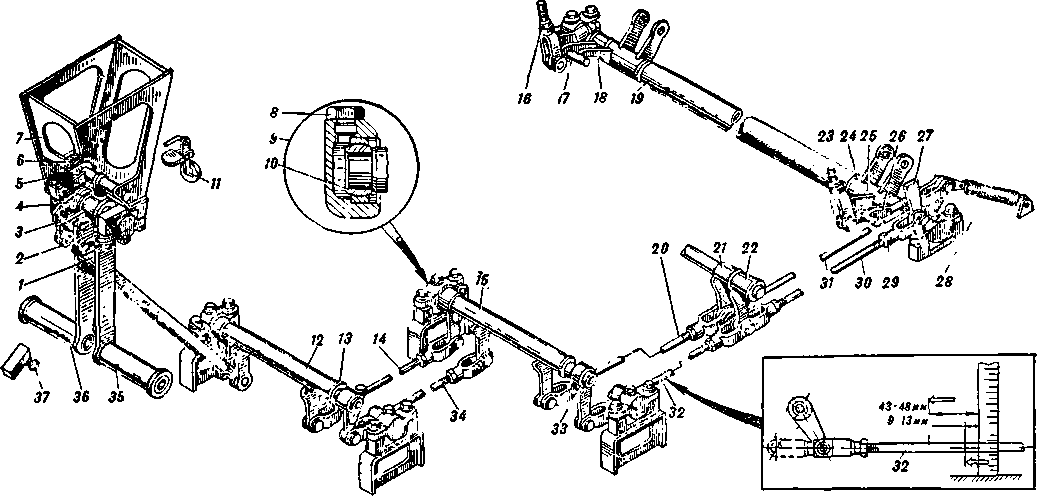

Рис. 22. Прнвод управ.іепия главным фрикцнопом и остановочным тормозом:

1, 14, 30 и 32 — тягн привода >правлоння главным фрнкцноном: 2, 20, 31 н 34 — тягн прнвода управіония остаиовочпым тормозом; 3 — уі ор; 4 — зацеп; 5 защелка; в н 2Д — пружниы; 7 кронштойн; 8— пробка; S — оіюрпый кронштиин; 10 сфернческнй подшппннк: 11 — рычаг защглки: 12, 15, 21 и 22 — промежуточпые трубы с рычагамн; 13 и 33 валнкн персходмыі с рычагами; 16 м 23—тяги прнвода мцавления тормо аТий; П и 25 — пальцы; / . 24 н 26 — рычзгц; /Р — раздаточный валнк; 27 — рьічаг главного фрмкциона; 29 — коктріaiihd; 35 —псдаль управлския главным фрнкцноіюм; 36 — лсдаль управлення остаіювочным тормозом; 37—регулнровочпый болт Сп

Рис. 23. Привод управлеиия коробкой передач и водометами:

1 — рычаг кулисы: 2 — рычаг реверса: 3 — кропштсЛн: 4 — фиксатор; 5 —крышка подшипннка: 6 — пробка сма-зочного отверстия; 7, 32 и 33 — валнки переходные с рычагами; S — рычаг включения водометов; 9 — регулиро-ночные муфты; 10, 17 н 34 — тяги первой и второіі передач; //, 16 и 35 — тяги третьеЛ н четвсртой передач; 12, 19 и 36 — тяги реверса; 13 и 29 — тягн включения водометов; M — валики вертнкальныс: /5 — пробка сма-эочного отверстия; 13 — стрелка; 20 — кронштеПн; 21 — поводковый валнк реверса: 22 — палец; 23 — упор; 24 — стойка; 25 — рычаг; 26 — валик механизма выключення главного фрикциона; 27— рычаг прнвода главного фрикциона; 2S — валик привода включения водометов: 30— стакаіі подшипника: 3/ — фиксатор

Тормоз предназначен для замедления вращения или торможе-нпя одной из гусениц прн поворотах машнны, a также для останов-кн машппы, удержанпя ее на иодъеме и спуске.

Бортовые фрикциоііы (рнс. 24) представляют собой многодиско-вые выключающнеся ыуфты сцеплення с сухим трением (сталь по стали). Тормоза — ленточные, плавающего типа.

Каждый бортовой фрикцнон состонт нз ведущих и ведоыых частей и механизма выключения.

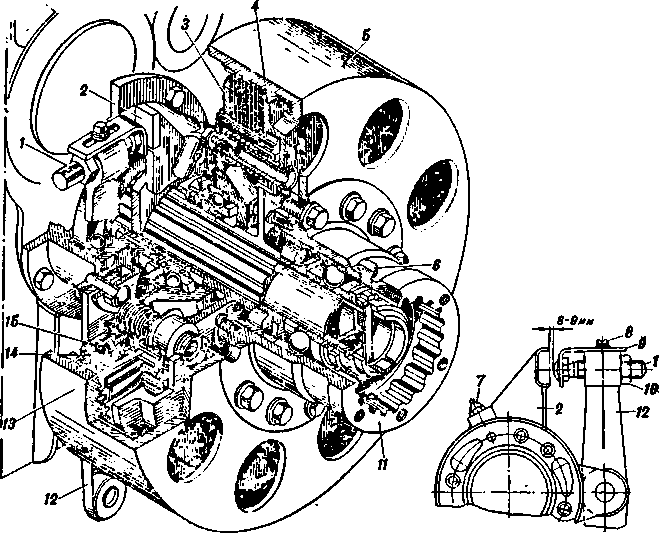

Рис. 24. Бортово» фрикцион:

/— регулнровочный болт; 2 — лодвижная обоПма; 3 — днск улорныЛ; 4 — диск нажимноП;

5 — барабан ведомый; 6 — пробка смазочного отверстия; 7 — пресс-масленка; 8 — вннт;

9 — стопорная млаика; 10 — контргаПка; 11 — муфта зубчатая; 12 — рычаг двуплечиП; 13 —
