Глава вторая техническая подготовкл
Умелое использование боевой машины в бою — непременное условие для достцжепия победы над протіівііиком. В мнрное время наряду с нзучением машнны важное значение и.меет ее сбе-реженне, содержанне в іюстоянноіі боевой готовностп н \ величе-нне сроков службы. На решение этих задач направлена техниче-ская подготовка. Она организуется и проводнтся в целях изучення материальной части техипки, правил ее эксплуаташін и сбереже-ния, приобретення » совершеиствования практнческих навыков в техническом обслуживанни н войсковом ремонте машин. Сержант должеп в совершенстве знать ыатериальную часть и правила ее эксплуатацин н лично руководнть техническим обслужнваннем машші.
I. Общее устройство боевоп млшины деслнтнои (бмд-і)
Машнна БМД-І (рис. I)—боевая, броннроваиная, гусеничная, плавающая, десантнруемая с современиых самолетов парашютным способом.
Основные частц машниы: бропевоіі корпус н башия, вооруже-нпе, силовая устаиовка, снловая персдача. ходовая часть с гндро-системой изменения велнчииы клиренса п иатяжепня гусеииц, во-дометпые двнжнтели, электрооборудовапие и средства связи, сис-тсма коллектіівной защиты от оружия массового поражеипя п узлы для креплення систем десаитировапня. На машине нмеется возимыіі комплект запасных частеіі, ипструмента н прпнадлеж-ностсіі (31ІП).
Корпус машниы условно разделен на три отделения: отделенне управления, средпее и снловое.
1. Силовая установка
Снловая установка включает двпгатель п обслуживаюіцие его системы: питаиия топлпвом н воздухом, смазки, охлаждения, подо-грева, запуска н механнзм защиты двигателя от попадания поды.
Двигатель устаиовлен в силовом отделенни машниы в общем
45
силовом
блоке с главиым фрнкцноном, коробкой
передач и борто-вымн фріікционами на
трех опорах.
а) Д в іі г ател ь.
Двигатель — шестицилиндровый, Ѵ-образныіі, четырехтактный, быстроходный, бескомпрессорный дизель жидкостного охлажде-ния со струйны.м распыливаннем топлива.

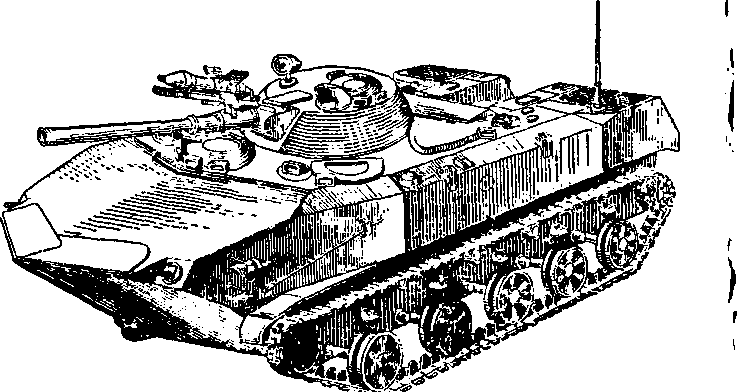

Рис. 12. Боевая машина десантная БМД-1
Отбор ыощности от двигателя производится иа силовую пере-дачу со стороны маховика, на привод гндравлического насоса НШ-39 с противоположной стороны.
Врашеііпе вала двпгателя правое (по ходу часовой стрелки), если смотреть со стороыы, противоположной маховику.
Двигатель состоит из следующих основных частей: блок-кар-тера, кривошипно-шатунного ыеханизма, уравновешивающего ме-ханнзма, головок блока цилиндров, механизма газораспределения, мехаиизма передач, впускных и выпускных коллекторов.
б) Система питания двигателя топливом.
Система питания двигателя топливом (рис. 13) предназначена для нодачи топлива из баков к топливному насосу и для впрыска необ.чодимых его порцпй в цилиндры двпгателя в последователь-ности, соответствующем порядку работы цилиндров.
В систеыу входят: два правых топливных бака, левый топлив-ный бак, топливораспределительный кран, топливозакачивающий насос, топліівный фильтр грубой очистки, обратныи клапан, топли-воподкачивающий насос двигателя, фильтр тонкой очистки топли-ва с обрагным клапаном, топливный насос высокого давления, ав-томатическая муфта опережения подачи топлива, форсунки, кла-паны слнва топлива, трубопроводы низкого и высокого давления,
46
/
воздушная (дренажная) система й привод управления топливным насосом.
в) Система питання двигателя воздухом. Спстема (рис. 14) предназначена для очистки воздуха от пыли
и подвода его к цилиндрам двнгателя. В систему входят: воздухо-очиститель с воздухозаборным устройством и радиатором подогре-ва всасываемого воздуха, система эжекциоиного отсоса пыли из пылесборипка воздухоочнстнтеля и раздаточніле трубопроводы.
г) Система смазкн двигателя.
Система смазки служнт для подачи масла к трущіімся деталям двнгателя в целях уменьшення треішя и износа деталей, a также для отвода от них тепла, вознпкающего в результате треішя.
Система смазкн двигателя комбнпированііая: под давлением и разбрызгпванііем. Она состоит нз масляного бака 11 (рис. 15), масляного насоса 25 двигателя, центробежного масляного фпльтра (центрифугн) 21, масляного радиатора 41, маслозакачнвающего насоса 15 с электроприводом, заборного маслофильтра 24, пере-пускного клапана 40, датчика 18 п указателя 17 ыасляного ма-нометра, датчика 29 п указателя 10 масляиого термометра, трубо-проводов іі арматуры.
д) Система охлаждения двпгателя.
Система охлаждения предназначена для отвода тепла от дета-лей двигателя, соприкасающихся с горячими газами, и поддержа-ния температуры этих деталей в пределах, допустнмых для нор-мальноіі работы двигателя.
Система охлаждения двигателя жидкостная, прішуднтельная, закрытого типа, с эжекционным прососом воздуха через раіиато-ры. Для охлаждения применяются: легом — вода, зпмой — низко-за.мерзающая охлаждающая жндкосгь.
В спстему охлаждення двигателя (рис. 17) входят: водяноіі насос двигателя, водяиые рубашки циліпідров и головок, два ра-днатора // ц 22, расширительным бачок 13 с паровыы п воздуш-ным клапанами, два эжектора с глушіітелями, два термостата 5, установлепные в коробках 12 и 23, клапан 34 слива охлаждаю-щей жидкосги нз двигателя, сливпая нробка 35, трубопроводы п термометр, a также радиатор 9 подогрсва всасываемого двпгате-лем воздуха.
е) Спстема подогрева и отопления.
Система подогрева предназпачена для подготовки двигателя к запуску, поддержапия его в состоянші постоянной готовности к запуску в зимнее время и отоплення среднего отделения путем подогрева охлаждающе» жидкости и масла (рис.18).
ж) Система воздушного запуска.

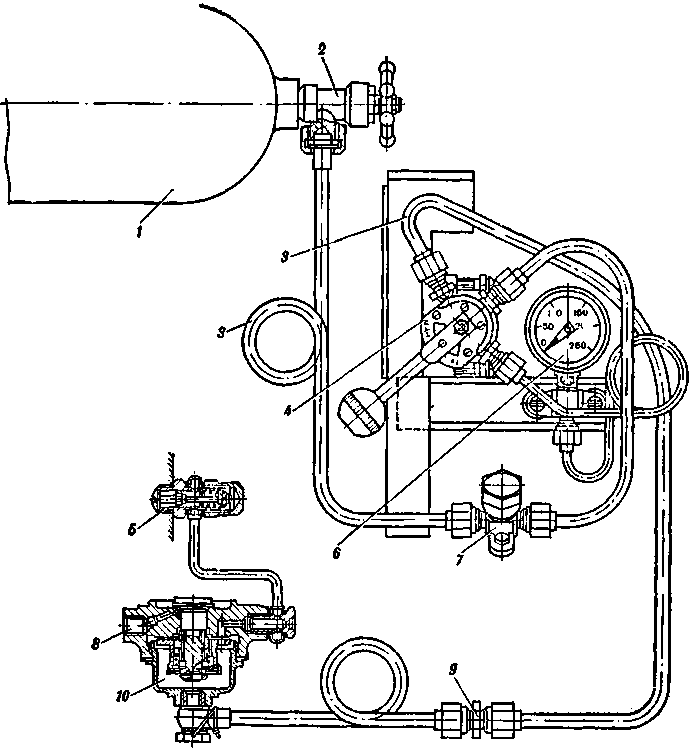

Снстема воздушного запуска (рис. 19) служит для запуска двигателя сжатым воздухом в случае отказа в рабете стартера.
Она состоит из баллона / со сжатым воздухом, крана 4, мано-метра 6, зарядного штуцера 7 для зарядки баллона без снятия его с ыашины, воздухораспрецелителя 10, трубопроводов и шести пусковых клапанов 5.
47
48
Bis
**■ 5 sc re sc n * o r> n- i
-"S**121
П E 3 =
S«>7
*:,1|P&
o ж I ! f..
aп co
i o nrC
b« O?* O I
4 o ге^ѵз I
'5 »E4
■ail il
§ 2.8171s S
4 ra o h Я ! o OJ o-h , = ' >-
f- c °"= S
l. ng;; ю..
5 re S "l-i^
Ь £ u и *J a.
•=! Ijooc «
1 >0 '-< L- П Д
s я se a<: * x I п п on:1
ea £ =c* У*= ^"^
c tj x ш h * re
en 5 Ч Ч g o- I ra
ь Fl < I r; n .
■ Я oh K XЈJ
S o O _ ~ п « Ы, ш CЈ * m 3
s- ° S S 3
■o ..o S c o.
- = ££ 5
,.он a.4 ^ *x*g g
s=|lл8 s S«s &..
Я ra n ou m | . .\д o
-e C*-1
I I;kE9
' te п O O Я
3—4054дсп
з) Механнзм з а ш п т ы д в н г а т е л я о т попадання воды

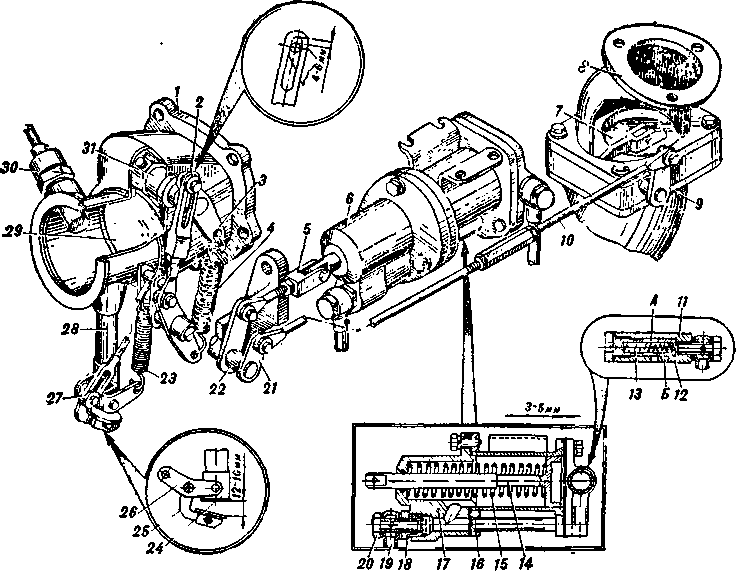

Механизм защиты (рис. 20) сл>жнт для предот-вращения попадания воды в шілиндры двигателя при его остановке во время плавания машпны и ее монки при неработающем дшігателе.
Мехапизм состопт нз двух клапапных коробок 1, водосборника, клапана 7 отключенпя воздухоочисти-теля от эжектора отсоса пыли, дву\ гидроцилпн-дров 6 управлеиия механнзмом защпты двнгателя, тяг іі рычагов привода управлеиия мсхаіінзмом н тру-бопроводов.
Регулировка привода управления
механизма защиты двигателя
от попадапня воды
Во время регулировки нсобходпмо: — установпть расстояние между осямн пальцев тяги 2 (рнс. 20) в пределах 110±3 мм; регулнровать расстояние изменешіем длины тяги 2;
установить зазор между проушиной тяги 2 и пальцами рычага предохраннтелыюго клапана в пре-делах 4—6 мм;
установить зазор между седлом слнвного кла-пана іі ннжнеіі часгыо клапана в пределах 14±2 мм. Регулировать зазор измснеішем длнны тяги 27;
па правом підроцплиндре для обоспечения плотноіі посадкіі клапана водосборпнка иа седло уста-повлен зазор между поршнем и дном підроцплпндра в пределах 3—5 мм. Регулировать зазор іізмеіісіпіем длины тягн 10.
и) Спстема дымопуска.
Спстема дымопуска предііазпачена для поста-новкн дымовых завес. Ыа машшіе установлена термо-конденсацнонная дымовая аппаратура (ТДА) миого-кратного деііствня. В качестве дымообразующего ве-щества используется днзельное топливо.
Система дымопуска состоит из насоса МЗН-2, пре-дохранительного клапана, трубопроводов, двух фор-сунок и электрооборудования. Для пуска системы надо пключить выключатель « ТДЛ» на центрально.м щитке ыеханика-водитсля.
Дыыопуск разрешается включать только при ра-ботающем и нагруженном двигателе.
