II. Укладка людских десантных парашютов 1. Укладка основного парашюта
Укладку парашюта Д-5 сер. 2 производят два человека — укладывающий (владелец парашюта) и помогающий. Для удоб-ства контроля процесс укладки парашюта делится на этапы, a этапы — на операции. Этапы и правильность укладкн парашюта контролируют командир подразделения и офицер ВДС.
Для укладки парашюты сосредоточнваются иа подготовленном рабочем месте, указанном командиром подразделения. Одновре-менно готовятся укладочные принадлежности, необходимые для быстрой и качественной укладки в помещении, на открытом месте, при наличии ветра (рис. 4). В комплект укладочных принадлежно-стей входят: походное полотнище 16X1 м; подкладочное полот-нище 5,5X1,26 м; 11 металлических костылей; 3 грузика с песком 450x70 мм; укладочная вилка с крючком; переносная сумка для хранения и переноски принадлежностей.
Этапы укладки: I — осмотр парашюта; II — укладка купола; III—упаковка купола в камеру и укладка строп; IV — укладка
11
стабилизируюшего парашюта; V — затяжка ранца, монтаж при-бора іі двухконусного замка; VI — подгонка подвеснон системы и заполнение паспорта.

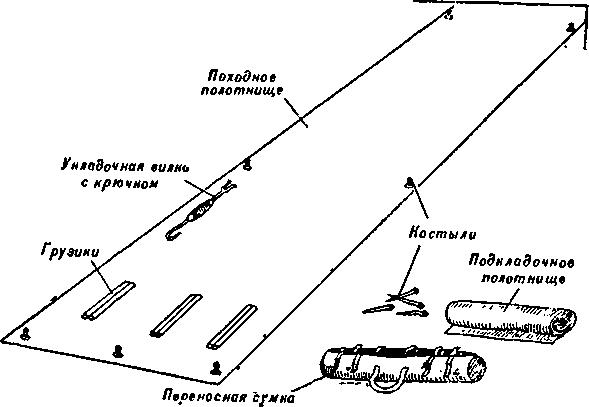

Рис. 4. Комплект укладочных принадлежностей для парашюта
Д-5 сер. 2
Выполнение этапов (рис. 5)
I э т a п. Осмотр парашюта. Для осмотра и укладки парашют надо вынуть из переиосной сумки, разместить части парашюта на полотнище, купол и стропы вытянуть на всю длину. Провернть по паспорту наличие всех частей и прнступить к осмотру. Части пара- шюта осматриваются в следующем порядке: камера стабилизи- рующего купола; стабилизируюший купол со стропами; соедини- тельное звено; камера основного купола; купол со стропами; под- весная система; ранец с гибким шлангом и двухконусным замком; вытяжное кольцо стросом; переносная сумка; прибор ППК-У-240Б или АД-ЗУ-Д. При осмотре необходимо обращать внимание на на- личие всех частей парашюта, их исправность и надежность взаим- ного соединения.
При обнаружении порывов, ожогов, потертостей ткани с обры-вом нитей, при загрязнении, нарушении целости швов, отсутствии каких-либо элементов, a при осмотре металлических деталей— заусенцев, коррозии или заедания движущихся частей, a также при сомненин в исправности частей или правильности их соедине-ния нужно доложить командиру своего подразделения и офицеру ВДС, контролируюшему укладку. После окончания осмотра вста-вить кольцо в карман. a трос пропустить в шланг.
II этап. Укладка купола. После проверки готовности пара- шюта к укладке приступить к укладке основного купола. Для
12
этого укладывающему и номогающему занять свои места (уклады-вающий — y нижней кромки купола, помогающнй — y вершины ку-пола).
Укладывающему взять контрольную 14-ю стропу, на нее поло- жить петлю 15-й стропы. Второй рукой расправить нижнюю кром- > ку между этими стропами и положить середину кромки на укла-
дочное полотнище. Продолжить укладку до заводского клейма. После этого перебросить неуложенную половину купола на уло-женную, сдвинуть контрольную 14-ю стропу вправо на 2—3 см н продолжить укладку купола в аналогичном порядке до заводского клейма. При правильной укладке заводское клеймо на куполе должно располагаться сверху справа. По окончании укладки гру-зики с купола снять, подвернуть правую часть купола, a затем левую по ширине камеры и положить снова грузнки.
Надеть камеру на купол, при этом помогающему удерживать купол от смещения, не допуская оставления на куполе грузиков. После надевания камеры подровнять кромку купола и проверить, чтобы она располагалась на уровне ленты, нашитой по периметру камеры.
Проверить правильность укладки купола.
Для этого помогающий удерживает стропы от смещения y нижней кромки, a укладывающий, взяв в руки стропы 1-ю и 28-ю, проходит от нижней кромки купола до ранца. Распутывать стропы надо подниманием ранца вверх наружу, взявшись за уходящие вниз вовнутрь стропы. При правпльной укладке стропы 1-я и 28-я должны располагаться y свободных концов подвесном системы сверху и первыми изнутри, a на куполе — первыми сверху.
III этап. Упаковка купола в камеру и укладка строп. После контроля положения строп приступить к зачековке камеры стро-пами. Для этого резиновые соты продеть в окна фартука и пропу-стить в них стропы, начиная с нижних сот. Стропы пропускать в соты на 4—5 см. После зачековки камеры они должны выходить из верхней соты на стороне камеры с 6-ю газырями. До окончання проверки этапа стропы в сотах карманами камеры не закрывать.
Затем нужно последовательно уложить купол в камеру и за-тянуть шнур верхней части камеры. Узел соединительного звена и уздечки купола и камеры должен располагаться снаружи. Уло-жить стропы в газыри. Для этого укладочной внлкоіі последова-тельно ввести стропы в каждый газырь, начиная с верхнего цен-тралыюго газыря, затем правого верхиего газыря, левого верхнего и заканчивая правым нижним газырем. Стропы не должны выхо-дить за пределы газырей, a между газырями не допускать образо-вания заметной слабины. Неуложенными должны остаться 60—70 см длины строп. В ходе укладки нельзя перекручивать стропы. Допускается образование слабины отдельных (вытянутых при эксплуатации) строп до 400 мм y пряжек свободных концов. После укладкн строп расправить купол и стропы стабилизнрую-щего парашюта и быть готовыми к проверке этапа. После про-верки закрыть карманы y зачековывающих сот.
13
Полонівние
эдастичного
кольца,
вшитого
е
иишиюю
часть
намеры
посме
одевакий е$
иа
нупоя
Нинінив
люверсы фартука
хема
располо/нения 'нишнсй
иромии rtocAt*
унладки
нупола
Стсбѵлмтор''
Лереая
.
coma

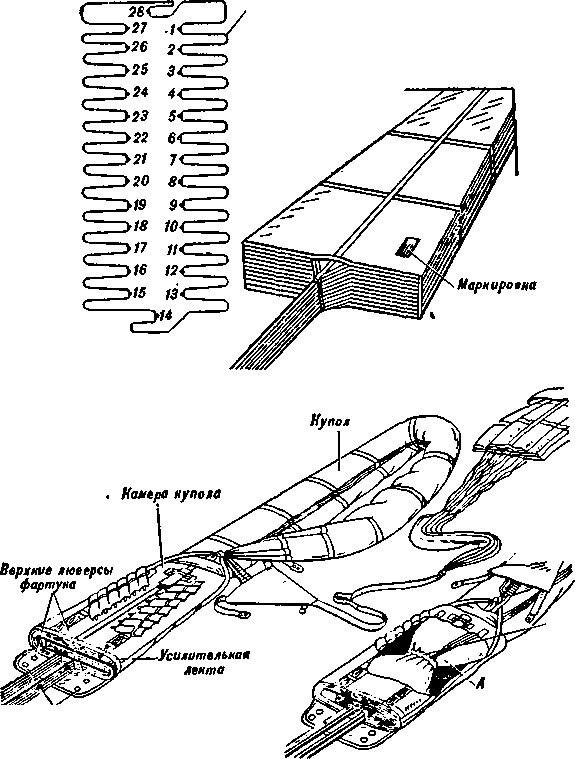

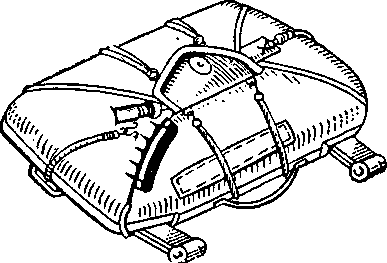

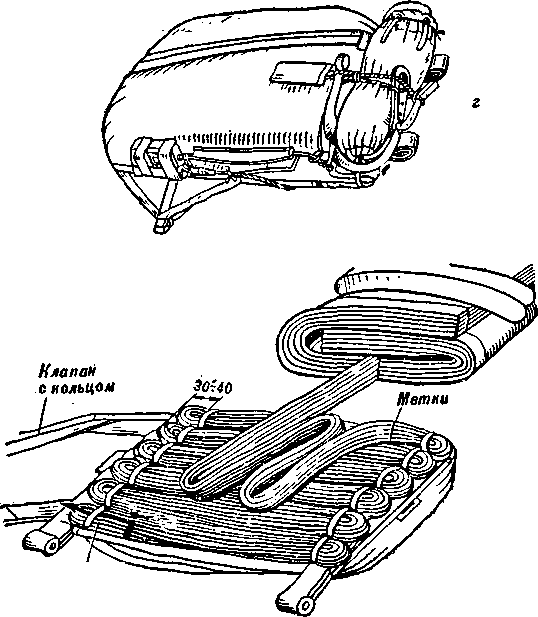

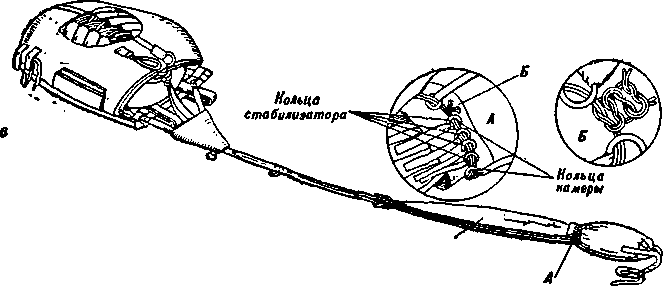

Рис. 5. Укладка парашютов Д-5 сер. 2 и 3-5:
о — распшюжение строп; б — надевание камеры; е — укладка стабнлизирующего купола; г —моптаж парашютного прибора; ц — положение строп 3—Б; е—заправка ранца 3-5
15
IV этап Укладка стабилизирующего купола. Для укладки вытянуть стабііліиирующііі"] кѵпол на всю длину, сложить перья стабилизатора одно на другое, не перекручивая строп купола, по- догнуть перья дважды наружу к уснлительным лентам и положить на них грузик. Затем надеть камеру стабилизирующего парашюта на купол и стропы до колец стабилизатора (карабин — к вершине купола). Связать нитью в два сложения кольца стабилизатора и камеры тройным простым узлом. Затем стропы н купол без пере- кручивання уложить в камеру и затянуть шнур на камере. Узел шнура надо заправить вовнутрь камеры. Клапаны ранца развести в стороны, свободные концы сложить вдвое и положить на ранец.
Быть готовыми к проверке этапа.
V этап. Затяжка ранца, монтаж прибора и двухконусного замка. После проверки IV этапа положить камеру с куполом н стропами на ранец, не переворачивая ее. На камеру наложить сна- чала левьш клапан, затем правый. Взять правую силовую тесьму с пряжкой іі пропустить ее сверху в кольцо левого клапана, a ле- вую тесьму — в кольцо правого клапана, при этом стрелки на тесь- мах должны быть обращены наружу. Силовые тесьмы пропустить в окна ранца, надеть пряжки на конусы здмка и закрыть предва- рительно замок. После этого провернть соединенне фала гибкой шпильки петлей-удавкой к петле соединительнога звена и пропу- стить фал в кольцо y вершины косынки. Слабину соединительного звена между кольцом и петлей фала сложить вдвое и заправить в развилку соты на правом клапане. Оставшуюся часть соедини- тельного звена и стабилизатора сложить знгзагообразно сверху на ранец так, чтобы карабин был на стороне клапана ранца с карма- ном для прнбора. Резиновую соту на клапане пропустить поверх камеры в кольцо на дне ранца y ero верхнего обреза и зачековать лентой на ушке карабина. Карабин заправить' между резинками соты. Смонтировать парашютнын прибор.
Для монтажа осмотренного и исправного прибора ППК-У на парашют надо:
установить высоту 4000 м;
завести гайку с байонетовым штифтом в отверстие монтаж-нон пластины двухконусного замка, расположенное ближе к концу пластины;
вставить корпус прибора в карман ранца и завязать тесьмы;
вставить гибкую шпильку в прибор, взвести прибор и уста-новить время 3 с;
законтрить гибкую шпильку нитыо в одно сложение вось-меркой;
законтрить петлю соединения фала гибкой шпильки к кольцу на клапане ранца нитыо в два сложения;
заправить фал гибкой шпильки в карман. Смонтировать окончательно двухконусный замок, для этого:
удерживая пряжки силовых тесем, открыть замок;
надеть на верхний конус затвора петлю троса вытяжного
16
кольца, a на ннжнпіі конус затвора — специалыіую серыу пара-шютного прибора;
законтрить замок нитью в одно сложенне восьмеркой;
амортизатор троса опустить к шлангу;
проверить надежность соединения спецнального винта и гайки и согнана ли гайка с байонетовым штнфтом в сторону при-бора полностью;
закрыть двухконусный замок клапаном и убедиться, что клапан удерживается на кнопке в застегнутом положенни.
VI этап. Подгонка подвесной системы и заполнение паспорта. Подгонка подвеснон систеыы производится без прпсоединения за-пасного иарашюта.
Для этого нужно:
расправить главную лямку;
подогнать подвесную систему по росту перемещением пра-вого плечевого обхвата через перемычку корпуса замка ОСК-Д, a левого (нли обоих, если замка ОСК-Д пет)—через плечевую изогнутую пряжку главнон лямки;
подогнать подвесную систему по объему уменьшеннем или увелпченпем поясного обхвата посредствим прямоугольных пря-жек;
подопіать ножные обхваты перемещенпем лент через пря-моугольные пряжкн;
подогнать по велнчпне ленты подтяга ранца с помощью спе-циальных лент и пряжек.
Для окончательной подгонкн подвесной системы необходимо надеть парашют, застегнуть карабнны, пріінять положенне перед прыжком, условно выдернуть кольцо и убедиться, что подвесная система плотно облегает парашютиста и в то же время не стесняет его движений.
Скять парашют, заполнить паспорт. После проверки парашюта в козлах уложнть иарашют в сумку и опечатать сумку.
