4. Радиостанция p-123m

Радиостанция P-123M предназначена для радиосвязи между бронеобъектами. Радиостанция прнемопередающая, телефопная, ультракоротковолновая.

Диапазон рабочих частот 20—51,5 ЛІГц, в этом диапазоне ра-диостанция нмеет 12G1 рабочую частоту, интервал между частота-ыи 25 кГц. Радностанция может быть предварнтельно настроена на любые, заранее выбранные н зафпкспрованные четыре частоты связн с последующей установкоіі любон из этих фиксированных частот одной маннпуляцней оператора с помощыо автоматнкн.

Радиостанция обеспечивает работу как черсз переговорное устроіістпо Р-124, так н без него.

Мощиость псредатчнка на любой частоте днапазона не менее 20 вт.

Дальность связн при работе на чстырехметровую аптенну на среднегісрессчепноіі местности при скорости двпжения машины до 40 км/ч:

— при выключеииом подавителе шумов — не менее 20 км; — при включенном подавителе шумов —до 13 км. Дальность связн прн работе радиостанцни P-123M с радио-

станцпеіі другого тініа определяется радиусом деііствия менее мощноіі радностанціііі.

Электропнтаіше радностанціііі осуществляется от бортовой се-ти машнны.

В комплект радностанцни входят: приемопередатчик, блок пи-тапия, антенное устроііство, высокочастотныіі кабель, кабель пита-ния и ящнк с запасиілм иыуществом.

Bec полного комплскта раіностанцііи не более 45 кг.

Подготовка радііостанціш к работе. Перед началом работы на радносвязь необходимо:

133

• установнть антенну;

• подключить разъем нагрудіюго переключателя в соответст-вующѵю колодку на аппарате № I переговорного устройства P-124J

• гіереключатель на аппарате № 1 поставить в положение P-123M;

• снять чехлы приемопередатчика н блока питания.

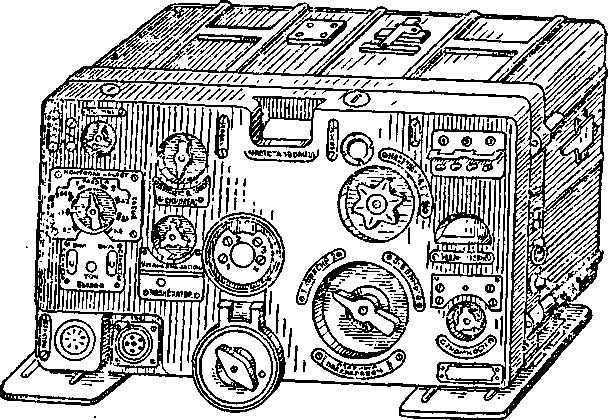

Рис. 47. Обіциіі внд приечопередатчика (передияя панель) радиостаи-

цни Р-123М

H a с т р о й к a p a д н о с т a н ц и и. Перед работой на связь ра-дностанцию необходішо настронть предварительно на четыре за-данные фиксироваиные частоты в такой последовательиости:

• надеть н подогнать шлемофон;

• переключатель рода работ поставить в положение «СИМ-ПЛЕКС»;

• ручку «ШУМЫ» повернуть влево до упора, т. е. установить на максимальные шумы прнемнпка;

• переключатель «КОНТРОЛЬ НАПРЯЖЕНИЙ» поставить в положение «РАБОТА 1»;

• тумблер «ШКАЛА» ноставнть в положение «ВКЛ.»;

• тумблер «ПІІТАНИЕ» поставнть в положение «ВКЛ.»;

•— ру чку регулятора «ГРОМКОСТЬ» повернуть вправо до упора; заданная частота устанавливается ручкой «УСТАНОВКА ЧАСТОТЫ» при расфнксированном фнксаторе «I» на барабане центрального механизма;

— переключаіель «ФИКСНР. ВОЛНЫ — ПЛАВНЫИ ПОД-ДИАПАЗОН» установить в положение «I» и дождаться остановки ручек «УСТАНОВКА ЧАСТОТЫ» и «ИАСТРОЙКА АНТЕННЫ»;

134

• открыть крышку люка барабана на лнцевон панели и осла-бить фиі\сатор «Ь>;

• ручкой «УСТАНОВКА ЧАСТОТЫ» на шкале радиостанции установить заданную частоту под визир, затянуть фнксатор и за-крыть крышку;

• тумблером, расположенным под лампочкой I, установить диапазон, соответствуіощий заданной частоте;

• нажать тангенту нагрудного переключателя в положение «ПРД»;

• ослабнть фиксатор ручки «НАСТРОЙКА АНТЕННЫ» и настроить антенную цепь радностанціш на максимум отдаваемой мощности;

• проверпть модуляцию;

— перевестп радиостанцию в режим прнема, отпустив рычаг тангенты нагрудного нереключателя;

— повторнть опсрации для фиксііроваиных частот 2, 3 н 4. Проверка работы-радностанцни. Рабога радиостан-

ціін проверяется в такой последовательностн:

• подготовнтсльные операцни;

• проверка в режиме приема;

• проверка в режнме передачн;

• проверка градунровки;

• проверка автоматнки. Подготовительные операцин:

• надеть и подогнать шлемофон;

• переключатель рода работ установнть в положение «СИМ-ПЛЕКС»;

• ручку «ШУМЫ» регулятора шумов повернуть против хода часовой стрелки до упора, т. е. на макснмум шумов;

• включить питание радиостанцни, при этом загорится лам-почка на световом табло «ПОДДИАПАЗОН I» (или II);

• включить освещеіше шкалы;

• проверить подачу питающих напряжений на прнемопере-датчик.

Проверка в режиме приема:

— ручку «ГРОМКОСТЬ» установнть в положение максималь- ноіі громкости;

— переключатель «ФИКСИР. ВОЛНЫ —ПЛАВНЫИ ПОД- ДИАПАЗОН I» установнть в положение «ПЛАВНЫЙ ПОДДИА- ПАЗОН I»;

• вращая ручку «УСТАНОВКА ЧАСТОТЫ», прослушать ра-боту приемника по поддиапазону;

• проверить работоспособность регулятора шумов;

— проверить работу приемника на втором поддиапазоне. Проверка в режиме передачн:

• переключатель рода работы поставить в положение&СИМ-ПЛЕКС»;

• спустя три мшіуты, перевести тангенту нагрудного переклю-чаіеія в положеііие «ІІРД»;

135

• настроить антснную цепь ручкой «НАСТРОПКА АНТЕІІНЫ» по максимальному отклонению стрелки прибора;

• произнести громко «А» и прослушать передачу;

• нажать кнопку «ТОН — ВЫЗОВ» н прослушать сигнал то-нального вызоза;

• проверить работоспособность передатчика на первом под-диапазоне, устаіюаивпереключатель «ФИКСИР. ВОЛНЫ — ІІЛАВ-НЫИ ПОДДИАПАЗОН» в положенпе «ПЛАВНЫЙ ПОДДИА-ПАЗОН I» и повторнть две предыдущне операиии.

Проверка градуировкн н автоматііки осуществляется согласно Инструкции к радиостанцни P-123M.

5. Тактико-технические данные радиостанций

41	Дііапазон, МГи	I as- S o s ь 5 " =• ° o h o t-	Мощность передат-чнка, dt	Bec радно-станшш	Дальиость работы с одіютипной радностаицной ня средиспересе- чсііной местностіі
Р-129 Р-130 Р-111	1—10.9 1.5-10.9 20—51.5	1000 950 1280	1 40 100	53 Вознмая Возимая	До 300 км «a антешіу «снм-метрпчпый днполь» До 20 км ночью » 50 км днем па аіітешіу «штырь» па месте іі в движении. До 350 км на аитенну «сим-метрнчнын днполь» или «антен-ну зепнтного излучення» 30 км — na аіітеішу «штырь», 60 кн — па антенну «штырь» па 11 -метровой мачте

6. Правила радиотелефонного обмена на радиостанциях

Порядок вызова радиотелефоном для установления связн, пред-ложения приема радиограмм, согласня на прием, передачн квн-танцпи и ведения переговоров указан в следующих примерах.

Установление связи.

Вызов: «Дон, я — Буг, прием».

П р е д л о ж е н н е и п е р е д a ч a радиограммы.

Предложение: «Дон, я — Буг, примите радиограмму, прием».

Согласпе: «Буг, я —Дон, »ерсдавайте радиограмму, прнем».

Передача радиограммы:«Дон, я — Буг, номер 5 групп 10 1011 1505 25 раздел (адрес), раздел (текст радиограммы), дайте кви-танцию, прием».

Псредача квіітаншш: «Буг, я —Дои, радиограмму номер 5 10 групп принял, прием».

Переговоры по радиотелефону.

«Дон, я — Буг, вышел на рубеж 18275 37911, прием».

«Буг, я —Дон, понял. Выполняйте задачу, прием».

«Дон, я — Буг. Понял, прием».

При отсутствии помех и хорошо налажениоіі связи в процессе ведення обмена при кратковременных переговорах разрешается ра-

_m

ботать без позывиых и без применепия слова «прпем» прн перехо-де на прием. В этом случае переход корреспондента на прием оп-ределяется по ннтонацин голоса по смыслу переговора: «Буря, я —713, разрешите выполнятьзадачу»; «713, я — Буря, разрешаю». Труднопроизносимые слова и служебные знаки передаются раз-дельно по буквам. При этом каждая буква передается ннжеука-занным словом:

Ц — Цапля Ч — Человек Ш —Шура Щ —Щука Э — Эхо Ю — Юрий Я —Яков Ы — Еры Ь—мягкин знак Ъ — твердыи знак

А —Анна Б — Борпс В — Василніі Г— Григориіі Д — Дмитриіі Е — Елена Ж —Женя 3 — Зинанда II — Пван П — Иван краткий Ф К—Коіістаіітнн X-

Л — Леоннд

M — Мнхаил

H — Ннколаіі

О — Олыа

П — Павел

Р—Роман

С — Семен

Т — Татьяна

У — Ульяна - Федор •Харитон

Прнменять дрз nie слова для обозначения букв алфавнта за-прещается.

Передача цпфрового текста ііроіізводнтся следующнм порядком:

• двухзначные группы — 24, 81, 43 — двадцать четыре, восемь-десят один, сорок три и т. д.;

• трехзначные—171, 326 — сто семьдесят один, триста двад-цать шесть;

• четырехзиачные — 4573. 2894 — сорок пять семьдесят трн, двадцать восемь девяносто четыре;

• пятизначные — 76481, 32359 — семьдесят шесть четыреста восемьдесят однн, тридцать два трнста пятьдесят девять.

При передаче между группамн делаются короткие паузы. При плохой слышнмости разрешается каждую группу повто-рять отдельными цифрами: единица, двойка, тройка, четверка, пя-терка, шестерка, ссмерка, восьмерка, девятка, ноль.

Команды по радиотелефону могут перецаваться без нредвари-тельного вызова н получения согласия на прпем. Порядок пере-дачіі ічомаіід слеіуюіцпй: «Дон, я — Буг, впереди высота «Черная». ДЗОТ, 500, уничтожить, прием». На принятую команду иемедлен-но дается обратная проверка с точным повторением ко.маиды.

Прн передаче команд всем радностанциям сети радист глав-ноіі радиостанцпн обязан путем прослушивания убедиться в том, что радиостапции сети не работают мсжду собон.
