Ннзмамн орудия)

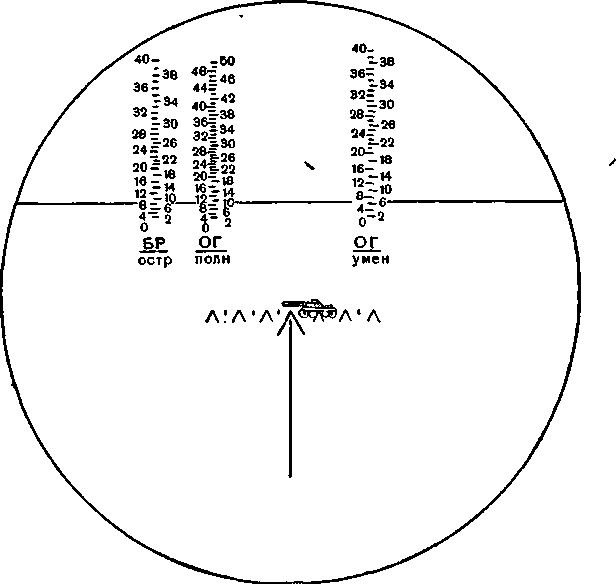

Рис. 41. Общии вид сетки прицела БР — шкала прицела для бро-небоГшого снаряда (прицел 8)

ОГ — шкала прицела для осколочиого гнаряда с зарядом полным ііли умень-шенным (прнцсл соответствснно 9 и 6)

¹ІФ*

119

y

Скорость и напрввление "~~ движения цели

Скорость цели до 20им|ч

Скорость цели больше 20нм|ч

Дальность до цели

облическое

фланговое

облическое

фланговое

От дальнобтй прпмого выстрела (ДПВ) доі/2ДПВ

наводкть в передний срез

упрежденне полфигуры

Д

упрежденне полфигуры

		■=?	tn	ь
		чщ	^ДГ,	Sc	Sj

упреждение одна фигура

От Va ДПВдоМОм

..ІШ&ііВЩ&і

_1-*

иаводить в середину

наводить в переднии срез

наводить в передний срез

упреждѳнне полфигуры

Рис. 42. Правила определения упреждения по движущейся цели в эавнсимости от ее скорости и направления

Движения

корректуры нзмеііеіінем точки прицелнвания по высоте цели, нз-мсняя ее на 1/2—1/4 фнгуры.

Прн благопрнятных условнях (расположение целн на скатс, обращенном в стороиу орудня, илн стрельба по вертнкальным стенкам сооруження) дальность іі направление корректнруют от-ыечаннем по разрыву илн воронке (рнс. 40).

Стрсльба по двнжущнмся броиированным целям наиболее дей-ствптельна в пределах дальности прямого выстрела. В этом слу-чае высота траекторнн не превышает высоту цели. Прнцел уста-навлнвают постоянный в завнсіімостіі от далыюсти прямого вы-стрела, уменьшенноіі ііа 200 м. В направленни учитывают уп-реждение, которое завіісит от скоростн и направлеиия движення танка и от полетного времени снаряда.

Направление н дальность корректируют после каждого выстре-ла по отклонению точек падения снарядов (трасс). Отклонения по направленню измеряют от центра цели или от ее уязвнмой частн, нзыеняя точку прицеливашія на велнчипу полученного отклонення.

Пример подачи команды для стрельбы по танкам: «По правому, бронебойным, прнцел 8, наводить в передний срез, огонь!»

VII. Понятие о стрельбе с закрытои оп

Сущность стрельбы с закрытой огневой позиции заключается в том, что цель иаблюдается только с наблюдателыіого пуикта, a орудне укрыто в складках местности. Приборы наблюдения на НП и орудне на ОП с поыощью магннтной стрелки буссоли ориен-тпруются в одном направленнн, называемом основным. Орудие фикснруется в основном направлении отмечаннем панорамы прн-цела в какой-либо местный предмет, который называется точкой наводки. Отметка угломера панорамы прнцела по точке наводки при орудии, наведенном в основное направленне, называется ос-новным угломером. Если к основному угломеру прибавить (отнять) какоіі-либо }гол, папрнмер 0-50, и павестн поворотным механнз-мом перекрестне панорамы снова в точку наводкн, то ствол орудия при этом повернется вправо (влево) от основного направления на такон-же угол 0-50. На этом принципе основапи горнзонтальная наводка орудня и введенне корректур направлення при стрельбе.

Вертнкальная наводка осуществляется установкой прицела. Прнцел определяется для выбранного вида снаряда н заряда по-таблнцам стрельбы в соответствип с дальностью до цели.

При подготовке исходных данных определяют:

• дальность от наблюдателя до целн — «Дк»;

• угол дозорота с батареіі от основиого направления на' цель — «ц»;

• угол от цели между ОП н КНП —«ПС»;

— внд снаряда и установку взрывателя. Затем рассчнтывают коэффициенты:

и„— Д^к . m — ^{пс К}У~ "дб"' ^ШУ"»— _0і0)Дб .

7—4054 дсп

121

Коэффнциснт удаления «Ку» необходим для вывода разрывов ha линпю наблюденпя; шаг угломера «Шуюо» показывает, на-сколько иужио довернуть орудие, чтобы удержать разрыв на ли-

ннн наблюдения при изменении при-цела на 100 м.

Пример подачи команды на огне-вую позиціпо: «Стрелять первому! По пехоте, осколочным, взрыватель оско-лочньій, заряд уменьшенный, при-цел 216, основное направление правее один-тридцать, одпн снаряд, огонь!»

Вследствие нензбежных ошибок в подготовке псходных данных ожидать попадания в цель первым снарядом маловероятно. Для совмещения точки разрыва снаряда с целыо необходимо провести пристрелку, поэтому стрель-бу пачинают и ведут одиночными вы-стрелами.

П р истр е л к a no н з м е р е н и ы м от кл о и е іі н я м

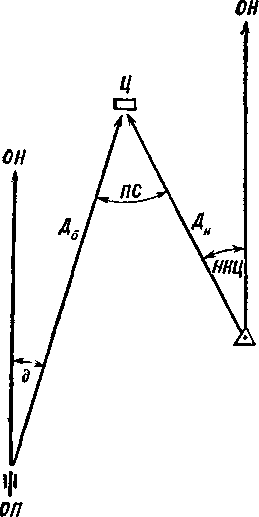

Рис. 43. Схема взанмпого рас-лоложепня огневоіі позицни, паблюдательного пункта и

целн: "

ОН — основное направленне; Лк — дальность комаиднра от КНП до цели; Дв — дальность батарен до цели; НКЦ — угол с КЛП отосиов-ного направлеиия иа цель; д — до-ворот орудия от осиовного направ-леііия иа ііель; ПС — поправка на смещение — угол при цели между огиевой позіщисй и наблюдатель-ним пуиктом

При пристрелке по измеренным отклонениям, есліг положенне первого разрыва не определено, илн опреде-лено ненадежно, то на этнх же или нсправленных установках дают еще один выстрел. По нзмереьшому откло-иению разрыва от цели определяют корректуры далыюсти и ііаправления н на нсправленных установках назиа-чают взводную очередь при сосрсдото-чениом веере, a при выиолненніі огие-вой задачи орудием — 4 снаряда с темпом, обеспечивающим засечку каж-дого разрыва. Определив отклонение

центра группы разрывов от цели в ыетрах, вводят корректуру н переходят к стрсльбе на поражение целн, назначая 2—4 снаряда на орудие.

Для исключения грубых ошибок в опречеленіш отклонения сна-рядов по дальности следует на местностн запомнить участок па-дения снарядов после первоіі и второіі корректур по дальности и в дальнейшем пользоваться этнм участком как масштабом даль-ности, пропорционально ему увеличивая или уменыиая следую-щую корректуру.

При получении разрыва в непосредственной блнзости от целп, назначают взводную очередь, a при выполиении огнепой задачи

122

/

оруднем — два снаряда. Стрельбу на поражеиие целн корректи-руют по соотношению знаков разрывов.

Получив в ссрии равное колнчество псрелетов и недолетов, продолжают стрельбу на этой же устаиовкс прицела до поражения цели. Если в серии будут получены все иабліодения оіиого знака, то изменяют устаповку прицела иа 2 Вд. Прн соотношешш зиаков 2: 1 и более вводят корректуру, равную I Вд. Величину Вд берут нз таблиц стрельбы в соответсгвин с дальностью до цели.

Следует помішть, что прн стрельбе из гаубиц и пушек по нор-малнзованной шкале прнцела одно делеиие прицела равно 50 м, a зиачение одного деления по шкале «тысячных» находят в таб-лицах стрельбы по дальностн до целн.

П р н м е р .

На ОП 122-мм гаубица Д-30.

Цель — пехота в траншее.

Батарея справа сзади.

Дк = 3100, Дб = 6000 м. ПС=2-80, доворот от основного ііаправ-ления правее 0-40.

Подать коыанду на открытие огпя н рассчитать корректуру,, еслн получсно первое наблюдение вправо 30, перелет 200 м «п 30 + 200».

Решенне: 1) Прицел

П = ^=120; ^Ky = W = °'⁵= Ш_Уі00=^- = 0-05.

Команда: «Стрелять первому, по пехоте, осколочно-фугасным, взрыватель осколочный, заряд первый, прицел 120, основное на-правление правес 0-40, один снаряд, огонь!»

2) Уменьшить прицел на 200 м — П = 120—- ™ =120—4=116.

Так как батарея справа, то снаряд при уменьшенііи прицела разорвется правее ліінии наблюдения, поэтому орудие необхо-димо было бы довернуть влево на два шага угломера Яi = —(0.06) -2 = —0-10. Так как снаряд отклоішлся вправо 30, то его необходимо довернуть влево на величину

Я₂=a-Ky = —30-0,5 = —0-15.

Суммарная корректура направления будет равна

3 = Я, + 3₂= (—0-10) + (—0-15) =—0-25.

Команда: «Прииел 116, левее 0-25, огонь!»

Прнстрелка целц значителыю ускоряется, если стреляющий использует дальномер для определения отклоненпя разрывов по дальности в метрах от целн.В этом случае стреляющий при под-

1* 123

готовке исходных данных ставнт задачу дальномерщику: «Цель под маркой, орудие в кустах. Обслужнть пристрелку цели, докла-дывать дальность до каждого разрыва». Дальномерщик нзмеряет дальность до целн п докладывает: «Цель вижу, дальность 2400». В дальнейшем разинца дальностей до цсли и до разрыва берет-ся как корректура дальиостп с обратным знаком. Порядок огня ири пристрелке цели с дальномером: после засечкн далыіомером первого разрыва ввести корректуру и дать группу в 4 выстрела. Введя корректуру по группе в 4 выстрела, переходят к стрельбе на поражение цели по общпм правилам.

П р пстре л кa no н a б л ю д е н ню з н a к ов разрывов (НЗР)

Пристрелку по НЗР при поправке на смещение (ПС) менее 5-00 ведут только захватом цсли в вилку.

При стрельбе орудием на исчпслеиных установках произво-дят одчн выстрел.

Если положенне первого разрыва относнтельно цели по даль-ности не определено (« + » илн «—»), но измерено бокопое откло-ііеиие, выводят разрыв на лннию наблюдеиия, для чего умпожают измерешіое отклопешіе иа «Ку», комаидуют доворот в сторону цели и производят второй выстрел.

Получпв перелет ( + ) нлп педолет (—), изменяіот прицел в сторону цели на велнчину первой (широкой) віілки.

При полученнн противоположного знака последовательным по-ловинпнием отыскнвают узкую вилку. Каждое нзмененпе уста-новкн прицела сопровождают измененнем направлення на велн-' чииу Шу; доворот иа шаг угломера производят в сторону ІІП при уменьшении дальноеш стрельбы и в протнвоположпую сторону — при увелнченпн далыюсти стрельбы.

Прн выводе разрывов па линпіо ііаблюдеиия и захвате цсли в вилку (кроме узкой) огонь ведут одішочпыми выстрелами одиого орудпя.

При скачке пріщелом, равном велнчинс узкой внлкн, назііа-чают два снаряда.

Шнрпну первой вилки берут равноіі:

• при сокращенной подготовке— шнрине двух узкнх вилок (4Дх), a при стрельбе реактивноіі артиллерин и 120-мы мнноме-тов — ширпне одноіі узкой вилки;

• при глазомеркоіі подготовке — ширине четырех узких вилок (8Лх), a при стрельбе реактивнон артнллеріш н 120-мм мішоме-тов — ширнне двух узких вилок.

Ширина узкой вилки равна 4 Вд (2Дх), a при Вд, равном 40 м и больше, — 4 делениям прицела (200 м). К стрельбе на пораженне переходят:

• по получешш узкон вилкн — на ce середиие;

• по полученп» накрывающей группы— на том же прнцеле, если соотношение знаков в накрывающей гр^ппе меньше чем 3: 1.

124

"1

При другом соотношенпи знаков в накрыпающей группе, пе-реходя на поражение, изменяют дальность в сторону меныііего чис-ла знаков:

• на 1 Вд — прн соотношеііііи знаков 2: 1 и болсе;

• на 2 Вд — ирн получении всех одноименных знаков.

Для стрельбы на поражение назначают четыре снаряда бег-лый огонь.
