Барабан ведущий; 14 — диск ведомыЛ; 15 — диск ведущий
Привод управлення бортовыми фрнкционами
н т о р м о з a м и

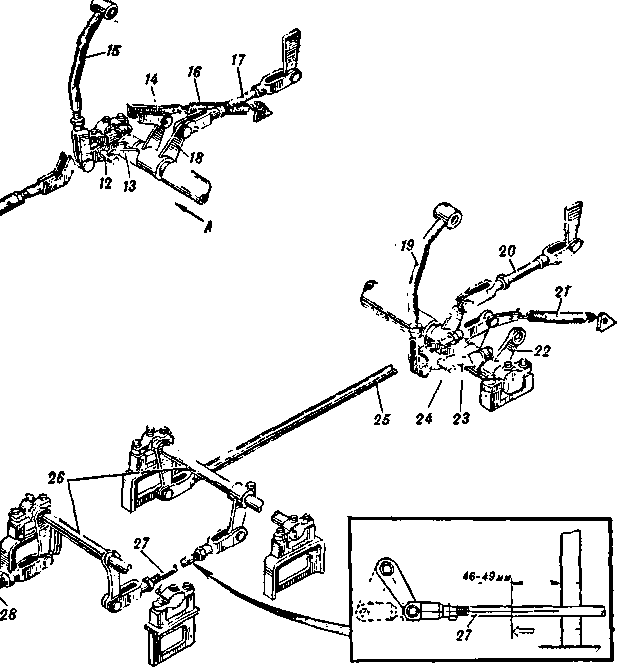

Привод управления бортовыми фрнкцнонами и тормозами (рис. 25) предназначен для включения и выключення фрнкционов и тормозов из отделения управления. Прнвод управлення ручной, общий для бортового фрнкциона и тормоза каждого борта. Кроме того, для управлення торЛюзами обонх бортов (одновременно) нмеется ножной прнвод, который используется как остановочныіі тормоз.
61
полшипникя;
S
—
пробха
для гмаз-ки. 9 и 26 — валики цереходпые
с рычагами; 10,
15, 17, 19, 20, 25, 27, і«,
32
н
33—
тири;
//—
муфта рсгулировочная: 12
и
24
— пальцы:
«? ^ — 1'ьгчагн; Л/—нлаігка; /<Г и 2/—
пружины; І8 и 22 —рычаіи
и 29 — регулировочные Солты;
н 30 — упоры; 3 — иробка для смазки; 4 — кронштейи; 5, 31 — ры-чаги уііравлсиия: 6' — труба пере-ходная с рычагом; 7—крышка
ВидА
Регулнровка привода управления остановочным тормозом н бортовыми фрикционами
Регулировка привода упрачлення остановочным тормозом производится в следующем порядке: отсоединить тягу 23 (рис. 22) и, изменяя ее длнну, устранить зазор между пальцем 25 и ско-сом рычага 26. Отсутствие зазора проверяется при подсоеднненнон тяге 23; вращая регулнровочную ганку тормозной ленты, восста-новить зазор 0,5—1 мм между тормозной лентой н барабаном п распределить его равномерно на окружностн винтамн огтяжных пружин; отсоединить тягу2, п, нзменяя длнну этойтягн спомошью вилки, добиться такого положення, при котором зацеп 4 педали 36 будет заходить в зуб защелкн. При снятііи педалп с защелки пе-даль должна возвращаться в исходное положение.
Регулпровка привода управления бортовыми фрикционами и тормозамн нроизводнтся в следующем иорядке: денствуя рычагом 5 (рнс. 25), пронзвестн двух-трехкратное выключение бортового фрнкциона и установить рычаг 5 до упора в болт /, снять стопор-ную планку 9 (рнс. 24), отверн>ть коитрганку 10 и, вращая болт/, восстаріовить зазор 8—9 мм. Установить на ыесто снятые деталн, отсоедшшть тягу 10 (рис. 25) от рычага н, нзменяя длину этоп тяги вилкоіі, установить зазор 6—8 мм между пальцем 12 и ско-сом рычага 13. Зазор замеряется ирн подсоедпненной тяге 10; проверить величину полиого хода тягн 27 (он должен быть 46— 49 мм). Регулировать ослаблением нли натяжением тормозной лен-ты; отсоедішить тягу 25 от рычага п, измеряя длину ее вилкоіі, ус-тановить зазор 6—'8 мм между пальцем 24 п скосом рычага 23; проверить величнну полного хода тяги 32.
г) Бортовые передачп.
Бортовые передачи предназначены для постоянного увелпчення крутящего момеита, подводимого к ведущим колесам. Размещены по бортам корпуса машины в его кормовой части. Левая борто-вая передача отличается от правой наличием привода к спидо-метру.
3. Водометные движители и водооткачивающие средства
а) Водометные движнтелн.
Водометные движители по пріінцнпу действия относятся к типу реактивных гидравлнческих аппаратоп. Включаются н выключают-ся водоыетные движители с места механика-водителя с помощью рычага 8 (рис. 23). Поворот машины на плаву осуществляется за-слонками, управление которыми пронзводится посредством рыча-гов, находящихся справа н слева от сиденья механнка-водителя.
Регулировка привода осуществляется нзменением длины троса с помощью регулировочных муфт, соединяющнх концы тросов с рычагами управления заслонками.
Правильно отрегулированный прнвод уиравления заслонками
63
должен обеспечнвать полное открытие кормовых патрубков при краинем передием иоложениіі рычагов управления и полное за-крытие нх прн краіінем заднем положении рычагов.
б) Водооткачивающие средства.
Водооткачивающие средства предназначены для удаления воды, просочившейся внутрь корпуса во время плавания машины. Они состоят из двух насосов с электрическим приводом, труб, фильт-ров и клапанов. Система работает как автоматнческн путем замы-кания поступившеіі внутрь машины водой контактов и включення насосов, так и вручиую п>тем включения переключателя в режнм ручная работа.
