Вентиляция картера

Вентиляция картера (рис.4.8) принудительная путем отсоса картерных газов во впускной газопровод двигателя через специальный клапан 3, сообщающийся с внутренней полостью двигателя. При работе двигателя с прикрытой дроссельной заслонкой под действием большого разрежения во впускном газопроводе клапан 3 поднимается вверх и уменьшается проходное сечение до величины, необходимой для прохода малого объема газов, прорывающихся в картер двигателя. При работе двигателя с полностью открытой дроссельной заслонкой разрежение во впускном газопроводе падает, и клапан опускается вниз, открывая проходное сечение. Перед клапаном на выходе из внутреннего пространства двигателя картерные газы проходят через специальный маслоуловитель 2, отделяющий частицы масла от отсасываемых газов. Наружный воздух попадает в картер двигателя через воздушный фильтр 1, объединенный с маслоналивной горловиной. Очищать и промывать этот фильтр надо при замене масла в двигателе.

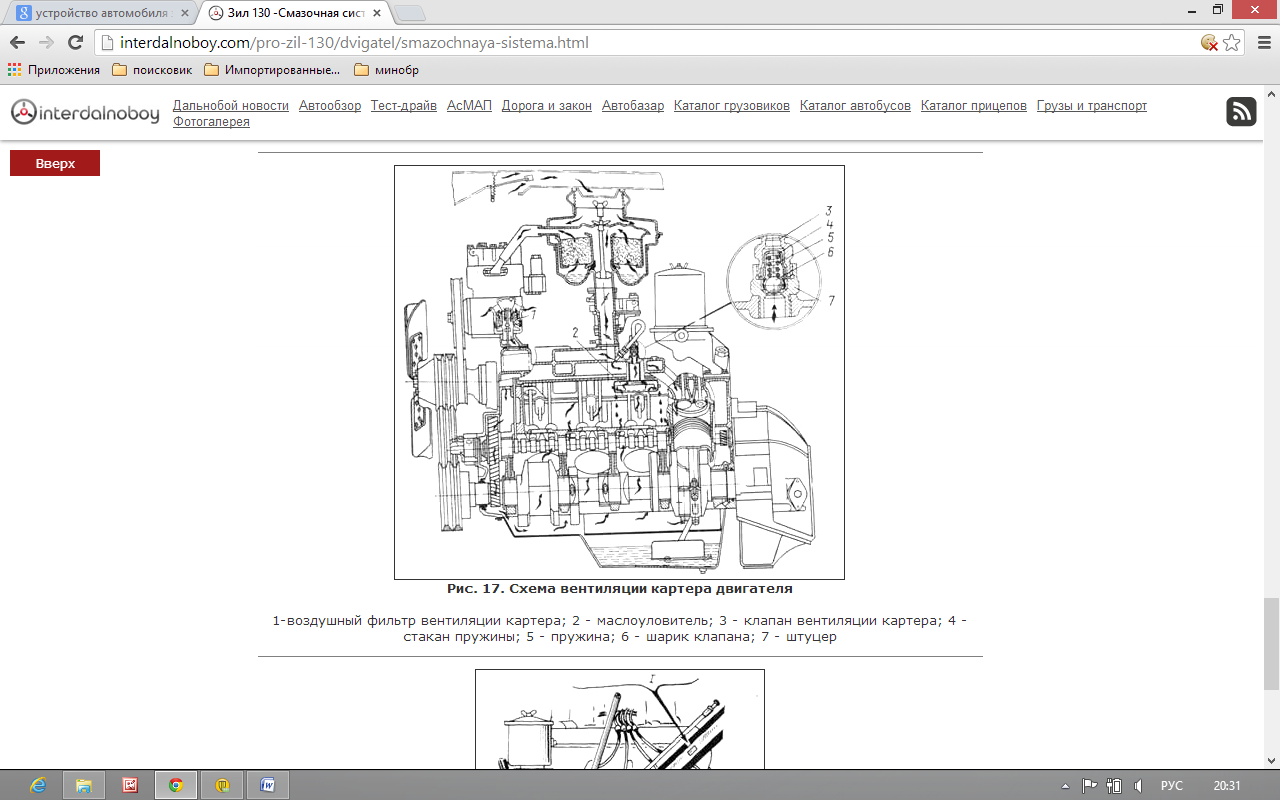

Рисунок 4.8 Схема вентиляции картера двигателя 1-воздушный фильтр вентиляции картера; 2 - маслоуловитель; 3 - клапан вентиляции картера; 4 - стакан пружины; 5 - пружина; 6 - шарик клапана; 7 – штуцер.

Контрольные вопросы

1. Какие жидкости используются в качестве охлаждения?

2. Перечислите агрегаты системы охлаждения автомобильного двигателя, их назначение.

3. Как устроен и работает водяной насос (термостат, радиатор и др.)

4. Каким образом циркулирует охлаждающая жидкость при работе непрогретого и горячего двигателя?

5. Что представляет собой закрытая система охлаждения?

6. На каком автомобиле использована система охлаждения двигателя с приводом вентилятора через гидромуфту?

7. Как регулируется натяжение ремня привода вентилятора?

8. Для чего нужно дренажное отверстие?

9. Что означает цифра в маркировке масел?

10. Перечислите агрегаты и узлы комбинированной системы смазки и их назначения.

11. Как устроен и работает масляный насос (масляный радиатор, центробежный фильтр)?

12. Что представляют собой фильтрующие элементы щелевых масляных фильтров?

13. Опишите привод маслянного насоса.

14. Какую роль в системе смазки выполняют редукционный, перепускной и предохранительный клапаны?

15. Как контролируется уровень и давление масла?

16. Каким образом осуществляется вентиляция картера?

17. Какой фильтр системы смазки называется полнопоточным?

Рекомендуемая литература

1. Чумаченко Ю. Т. и др. Автомобильный практикум: - Учебное пособие. Ростов – на- Дону: Феникс, 2003.

2. Чумаченко Ю. Т. и др. Автослесарь. Устройство, техническое обслуживание и ремонт автомобилей: - Учебное пособие. Ростов – на - Дону: Феникс, 2002.
