3. Порядок выполнения работы

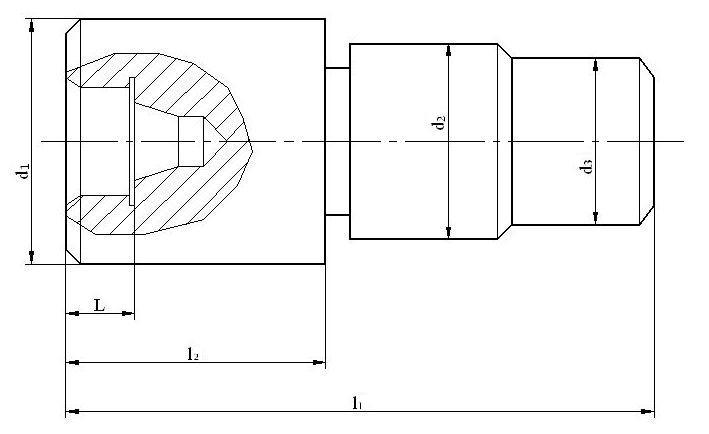

3.1. Произвести измерения размеров заданной преподавателем детали (рис.4). Размеры d1, d2, d3 следует измерять гладкими микрометрами; длины l1 и l2 - штангенциркулем, глубину отверстия L – микрометрическим глубиномером.
Рис. 4.
Проверить исходное показание микрометров по нижнему пределу диапазона и, если оно нарушено, восстановить начальную установку инструмента. Микрометры с пределами измерений 0—25 мм проверить на нулевое деление. Для этого вращением за накатную головку трещотки 7 (рис. 2) привести в соприкосновение измерительные поверхности пятки и микровинта; по достижении нужного усилия трещотка начнет поворачиваться с характерными щелчками. При этом нулевой штрих круговой шкалы на барабане должен располагаться против указателя — риска на стебле. Установку в исходное положение микрометра с верхним пределом измерения выше 25 мм выполнить с помощью специально приложенной установочной мерой. Если исходное положение нарушено, его следует восстановить следующим образом. Подведенный к пятке или установочной мере микровинт закрепить неподвижно стопором; придерживая левой рукой корпус барабана за накатный выступ, правой рукой немного отвернуть колпачок 8 (рис. 2) и несколько сдвинуть барабан продольным нажимом к стеблю, после этого совместить нулевое деление шкалы с продольной риской. Придерживая скобу и барабан левой рукой в указанном положении, правой — скрепить его с микровинтом затяжкой колпачка 8. Освободить стопор и снова проверить исходное положение инструмента, при необходимости повторить регулировку. Проверить нулевую установку глубиномера по плитке (рис. 3). В случае нарушения нулевой установки восстановить ее в такой же последовательности, как для гладкого микрометра. Результаты измерений записать в таблицу отчета.
3.2. По таблицам стандарта для всех измерений найти предельные отклонения, подсчитать предельные размеры, записать в отчет (Прил.2).
3.3. Сделать заключение о годности по каждому размеру; размер считать годным, если все действительные значения не выйдут за предельные размеры, т. е. окажутся в пределах поля допуска.
3.4. Нарисовать графическое изображение поля допуска на каждый размер.
3.5. Сделать вывод о годности детали.
3.6. Ответить на контрольные вопросы.
3.7. После проверки отчета преподавателем убрать рабочее место.
4. Контрольные вопросы к лабораторной работе
1. Что называется:
номинальным размером;
действительным размером;
предельными размерами;
2. Что означают понятия: квалитет, допуск размера, верхнее и нижнее предельные отклонения, поле допуска;
3. Что называется посадкой, и какие группы посадок могут быть?
4. Что такое нониус и как определить цену его деления?
5. Перечислить основные элементы штангенциркуля.
6. Перечислить основные элементы микрометра.
Лабораторная работа №2 проверка закона распределения результатов многократных измерений
1. Цели лабораторной работы:
1) Изучить основные параметры нормального закона распределения случайных величин и закона Стьюдента.
2) Научиться практически использовать закон Стьюдента для обработки результатов многократных измерений.
3) Освоить методику измерения деталей на вертикальном длиномере.
4) Определить годность детали.
