Лабораторная работа №2 «Изучение осциллографа аск-1022»

ЭТАП 1

1. . Задача эксперимента.

1.1 Изучить порядок работы с прибором АСК-10-22.

1.2 Освоить технологию измерений.

1.3 Уметь оценивать ожидаемую предельную погрешность измерения.

ЭТАП 2

2. Планирование эксперимента.

2.1 Изучите инструкцию пользования прибором.

1. Назначение изделия.

Двухканальный осциллограф предназначен для исследования электрических сигналов в полосе частот 0….25 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных параметров по шкале экрана.

Осциллограф предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских и ремонтных работ.

2. Технические характеристики.

(Приведены в «Введении»).

3. Принцип работы.

входY₁

ЭЛТ

ВП

ГП

входY₂

вход Х П

Х

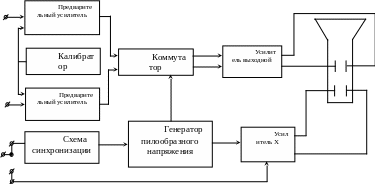

Рис. 1 Упрощенная структурная схема ЭЛО АСК-1022

Исследуемый сигнал подается на один их входов Y₁ или Y₂.

При исследовании одновременно 2-х сигналов, они подаются одновременно на оба входа. В этом случае после предварительного усиления эти сигналы с помощью электронного коммутатора поочередно подаются на оконечный усилитель и затем на вертикально отклоняющие пластины (ВП) электроннолучевой трубки (ЭЛТ). Частота коммутации синхронизируется генератором развертки:

1 период развертки – на ЭЛТ подается сигнал с Y₁; 2 период развертки – на ЭЛТ подается сигнал с Y₂.

В результате (т.к. частота развертки высокая), мы наблюдаем на экране осциллографа одновременно оба сигнала.

Схема синхронизации преобразует исследуемый сигнал в импульсы, запускающие генератор пилообразного напряжения (генератор развертки).

4. Описание органов управления.

*Переключатель «POVER»: для включения и выключения осциллографа.

• Индикатор «ON»: светится, если осциллограф включен.

• Регулятор «INTENSITY»: для регулирования яркости луча.

• Регулятор «TRACE ROT»: для коррекции горизонтального положения луча.

• Регулятор «FOCUS»: для регулировки фокусировки луча.

• Разъем «GND»: соединен с корпусом прибора.

• Контакт «CAL 2Vp-p»: выход сигнала калибратора с частотой 1 кГц, амплитудой 2В.

5. Настройка.

1.Установите органы управления в следующие положения:

*POWER (сеть) - OFF (включено)

*INTENSITY (яркость) - среднее положение

*VERT MODE (переключатель каналов) - CHI (канал 1)

*POSITION (перемещение луча по вертикали) –среднее положение

*AC-GND-DC(переключатель входа) – на GND(заземленный вход)

*TIME/DIV(переключатель развертки) - 0,5 ms/div

*VAR(плавная регулировка) - CAL'D (по часовой стрелке до упора) *COUPLING(режим синхронизации) - AUTO(автоматическая синхр.)

*TRIG LEVEL(регулятор синхр.) - не вытянут, по часовой стрелке до упора

*SOURCE(источник синхронизации)- СН1( по сигналу канала 1)

*xl0 MAG(множитель коэф. развертки) - не вытянут

*X-Y(включение режима подачи сигналов на вх. X и вх. Y) – не нажат

Остальные регуляторы могут быть в любом положении.

2. Включите осциллограф при помощи переключателя «POWER». Примерно через 20 секунд появится линия развертки. Установите желаемую яркость при помощи регулятора «INTENSITY».

3. Отрегулируйте фокусировку при помощи регулятора «FOCUS».

4. Регуляторами «POSITION» установите линию развертки в центр экрана так, чтобы начало линии совпадало с началом шкалы.

5. Схема горизонтальной развертки может работать в двух режимах: AUTO и NORMAL. В режиме AUTO, развертка присутствует, даже если на входе осциллографа отсутствует сигнал. В режиме NORM развертка работает только если уровень исследуемого сигнала пре­вышает уровень синхронизации.

При использовании внешней синхронизации, случайный или сложный или модулированный сигнал может быть легко засинхронизирован.

«COUPLING»— Для выбора режима синхронизации:

AUTO: Развертка работает, даже если отсутствует сигнал синхро­низации.

NORM: Развертка работает, только если сигнал уровень иссле­дуемого сигнала достигает уровня синхронизации.
