Опыт 2: Поверка вольтметра генератора г3- 109.
Подготовка и проведение эксперимента.
Поверка- это операция, заключающаяся
в установлении пригодности СИ к
применению на основании экспериментально
определяемых метрологических
характеристик и контроля их соответствия
предъявляемым требованиям. ГОСТ 8.061-80
ГСИ. "Поверочные схемы Содержание и
построение".
1 Этап. Задача эксперимента:
1.1 Определение соответствия прибора своему классу точности.
2 Этап. Планирование эксперимента:
2.1 Поверку вольтметра
генератора проводим в точках : 3 В , 6 В,
9 В , 12 В, 15 В на шкале 0—15В (
),
и в точках 1 В, 2 В, 3 В, 4 В, 5 В на шкале 1-5
В (
).
2.2 На основании опыта 1 качестве ОСИ выбираем цифровой универсальный вольтметр В7-35.
2.3 Класс точности вольтметра генератора
(таблица 4 «Введение»). Рассчитайте
относительные погрешности установки
напряжения на выходе генератора в
указанных точках. Нормирующее значение
напряжения вольтметра генератора для
всех поверяемых точек берется равным
конечному значению соответствующей
шкалы вольтметра.
Занесите эти значения в таблицу 2 (строка 6).
2.3 Рассчитайте для каждой поверяемой точки шкалы предельные относительные погрешности измерения напряжения образцовым вольтметром В7-35 (Введение, таблица 1).
Предельные погрешности измерения напряжения не зависят от частоты сигнала, поэтому расчеты проводим для одной частоты F=1000Гц.
Результаты расчетов занесите в таблицу 2.
2.4 Сделайте вывод о правомерности проведения поверки вольтметра генератора Г3-109.
3 Этап. Порядок проведения эксперимента:

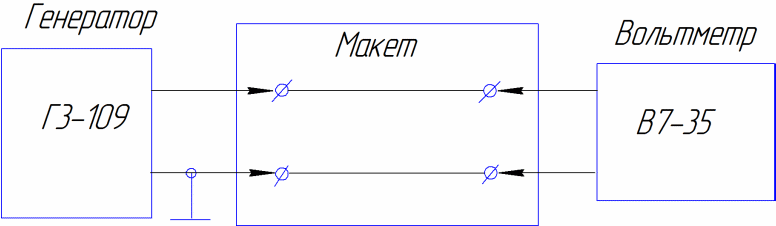

Рис. 2
3.1 Подключите приборы в соответствии со схемой рис. 2;
3.2 Установите аттенюатор генератора Г3-109 в положение « 15V»;
3.3 Снимите показания
образцового прибора при частоте сигнала
F=0.02кГц на каждой отметке ( 3В, 9В, 15В )
дважды: при подходе к измеряемой величине
справа ( от «0» до
и слева (от
до
.
Результаты измерения занесите в таблицу2.
Действительное значение напряжения Uд определяется как среднее арифметическое этих двух измерений:
Uд=(Uд сл. + Uд сп.)/2
4 Этап. Обработка результатов эксперимента:
4.1 Определите абсолютную погрешность измерения напряжения Ux=Ux-Uд в каждом опыте.
4.2 Рассчитайте для каждого опыта реальную
приведенную погрешность вольтметра
генератора Г3-109 –
и сравните ее с паспортной.
4.3 Результаты эксперимента и расчета занесите в таблицу 2.
Таблица 2.
1 |
Данные |
|
||||||||||
2 |
Uх , В |
1 |
2 |
3 |
4 |
5 |
3 |
6 |
9 |
12 |
15 |
|
3 |
Uд , слева, В |
|
|
|
|
|
|
|
|
|
|
|
4 |
Uд , справа, В |
|
|
|
|
|
|
|
|
|
|
|
5 |
Uд , В |
|
|
|
|
|
|
|
|
|
|
|
6 |
δVг , % |
|
|
|
|
|
|
|
|
|
|
|
7 |
δ Vо , % |
|
|
|
|
|
|
|
|
|
|
|
8 |
ΔUх , В |
|
|
|
|
|
|
|
|
|
|
|
9 |
, % |
|
|
|
|
|
|
|
|
|
|
ВЫВОДЫ:
Сделайте заключение о соответствии вольтметра генератора Г3-109 своему классу точности.
