2.3 Выбор образцового средства измерения (оси)
При поверке приборов (рабочих средств измерения РСИ) –применяемое образцовое средство измерения ОСИ должно иметь не менее, чем трехкратный запас по точности:
На основании расчетов в п.2.2 определите, какие приборы могут считаться ОСИ при измерении напряжения и частоты сигнала?
В таблицу 1 занесите значения относительной и абсолютной погрешностей образцового вольтметра и образцового частотометра.
3 Этап. Проведение эксперимента .

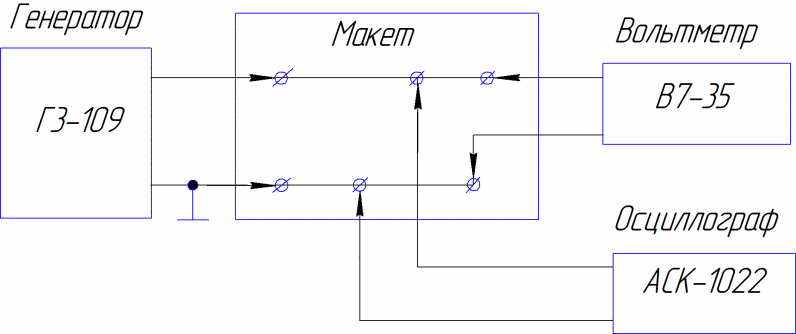

Рис. 1.
3.1 Подключите приборы в соответствии со схемой рис. 1.
Установление напряжения и частоты сигнала на выходе генератора Г3-109 и определение реальной погрешности генератора.
3.2 Изучите расположение органов управления генератора Г3-109 (л.1). Установка требуемых параметров сигнала на выходе генератора:
3.3 Установите переключатель «Множитель
частоты» и плавную регулировку частоты
в соответствии с заданным значением
F, а переключатель конечного значения
и плавную регулировку напряжения
(«Регулировка вых.») в соответствии с
заданным значением U;
3.4 Занесите показания прибора в таблицу 1.
Измерение напряжения сигнала вольтметром В7-35:
3.5 Изучите расположение органов управления вольтметра В7-35 (л.1);
3.6 Измерьте с помощью вольтметра напряжение сигнала на выходе генератора, результат занесите в таблицу 1 (В7-35 (1)).
Примечание: числовой результат должен содержать 4 разряда, даже если первая цифра равна 0!
Измерение частоты сигнала мультиметром АРРА-207.
3.7 Изучите расположение органов управления прибором АРРА-207. Подключите АРРА-207 вместо осциллографа (Рис. 1).
3.8 Измерьте частоту сигнала мультиметром АРРА-207, результат занесите в таблицу 1 (АРРА-207(1)).
Измерение напряжения и частоты сигнала осциллографом и определение реальной погрешности АСК-1022:
3.9 Изучите расположение органов управления осциллографа (л.1);
3.10 Плавной регулировкой сигнала на
выходе генератора Г3-109 добейтесь, чтобы
осциллограмма на экране осциллографа
(«размах» синусоиды) занимала целое
число клеток масштабной сетки (не менее
четырех). Это будет соответствовать
.
Поделите это значение на
,
полученное среднеквадратическое
значение напряжения занесите в таблицу
1 .
3.11 Измерьте с помощью вольтметра В7-35 действительное значение напряжения, результат занесите в таблицу 1 (В7-35 (2)).
3.12 Подключите прибор АРРА-207 вместо вольтметра В7-35 (Рис.1). Установите предварительно на генераторе Г3-109 заданную частоту F. Плавной регулировкой частоты добейтесь, чтобы период сигнала на шкале осциллографа занимал целое число клеток (не менее четырех). Определите частоту F исследуемого сигнала :
Результат занесите в таблицу.
3.13 Измерьте частоту сигнала мультиметром АРРА-207, результат занесите в таблицу 1 АРРА-207 (2)).
4 Этап. Обработка результатов измерений .
Полагая показания образцовых средств
измерения действительными значениями
,
рассчитайте реальные погрешности
измерения напряжения и частоты
(относительную и абсолютную) рабочих
средств измерения по формулам:
и
и
Таблица 1
-
Г3-109
В7-35(1)
АРРА-207(1)
АСК-1022
В7-35(2)
АРРА-207(2)
U, В
………..
………..
F, Гц
…………
………..
…………
………..
………….
………..
Выводы: 1.Запишите окончательный результат по каждому измерению в виде:
;
.
Сравните приборы по точности измерения параметров сигнала.
Подтвердите соответствие приборов своему классу точности.
