3 Этап. Порядок проведения эксперимента:
Опыт 1: Допусковый контроль параметров конденсатора.
1. Ознакомьтесь с методикой измерения емкости на мультиметре АРРА—207.

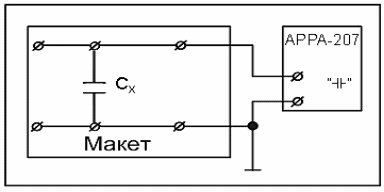

2. Соберите измерительную схему в соответствии с рис. 2.
Рис.2
3.2.3 Переключатель режимов установите в положение : « -| |- » .
3.2.4 Измерительные провода соедините с входными гнездами:
«СОМ» (общий вывод) / черный ;
«-||-» / красный .
3.2.5 Подключите измерительные провода параллельно измеряемой емкости.
3.2.6 Измерьте емкость конденсатора
Cx=
.
Действительное значение
занесите в таблицу 1(Л.1).
Опыт 2: Совокупный метод измерения емкости конденсатора С.
Часть 1. Измерение времени нарастания ПХ цепочки (R +R )С .
Схема опыта
АСК-1022
Р ис.3 Измерительная схема
1. Соберите измерительную схему рис.3.
RоСо – интегрирующая цепочка из образцовых резистора и конденсатора.
2. Установите на генераторе Г5-54 длительность импульса равной 1мс, частоту следования импульсов F=200Гц.
3. Установите амплитуду импульса равной 5 делениям масштабной сетки по вертикали при помощи переключателя VOLTS/DIV или регулятора VAR.
4. При помощи регулятора POSITION установите изображение сигнала таким образом, чтобы нижняя граница сигнала находилась на уровне линии 0% , а верхняя граница на уровне линии 100% (см. рис.4).
5. Выберите необходимую полярность и отрегулируйте уровень синхронизации.
6. Установите время развертки таким образом, чтобы время нарастания переходной характеристики занимало несколько делений (>4) по горизонтали. Может потребоваться увеличение яркости.
7. Установите регулятор горизонтальной позиции таким образом, чтобы Вы смогли измерить горизонтальное расстояние между точками 10% и 90% на изображении сигнала. (уровень 10% совместить с вертикальной линией шкалы – рис.6)
8. Время нарастания это горизонтальное расстояние (в делениях) между точками Т2 и Т1 умноженное на значение установленное переключателем TIME/DIV.
Пример:
Горизонтальное расстояние между точками Т2 и Т1 равно 4 дел. при времени развертки 1мкс.
Длительность времени нарастания = 4 дел.х 1 мкс/дел.= 4мкс.
Рис.4 Вид осциллограммы переходной характеристики h1(t)
3.1.9 Результат эксперимента занесите в таблицу 1(Л.1).
Часть 2. Измерение времени нарастания пх цепочки .
1. Подключите вместо конденсатора Со конденсатор неизвестной емкости Сх (Схема рис.3).
2. Выполните операции, аналогичные пунктам 3---9. 1 части эксперимента.
.3. Результаты занесите в таблицу 1.
4 Этап. Обработка результатов измерений.
1 Рассчитайте по формуле (5) емкость конденсатора Сх.
3 Определите реальную абсолютную погрешность измерения емкости конденсатора :
4 Определите реальную относительную погрешность конденсатора
5 Результаты расчетов занесите в таблицу 1(Л.1).
6. Вывод: Сравните экспериментально
полученную погрешность измерения
емкости конденсатора совокупным методом
с рассчитанной предельно допустимой
погрешностью
.
Сравните по точности измерения совокупный
и прямой методы измерения емкости
конденсатора.
Выводы: Дайте заключение о результатах эксперимента. Сравните методы измерения по точности.
