6. Измерение длительности импульса , длительности фронта импульса.

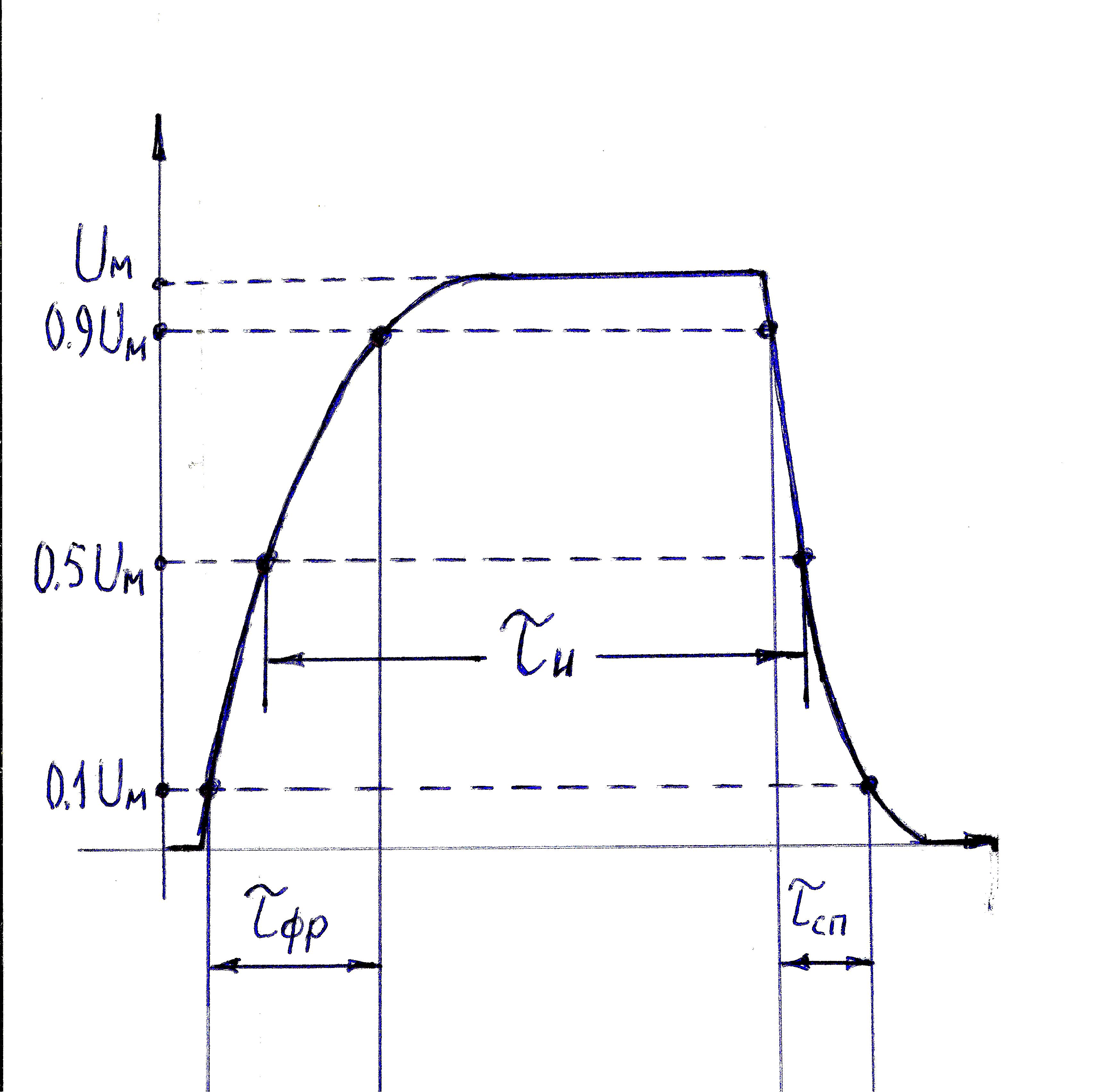

Рис. 9 Прямоугольный импульс с

искажениями:

- --длительность импульса;

- --длительность фронта;

- --длительность спада.

6.1. Исследования импульсных сигналов рекомендуется проводить в режиме внешней синхронизации. Для включения осциллографа в этот режим необходимо импульсы синхронизации с генератора Г5-54 (выход синхроимпульсов) подать на разъем "EXT TRIG" осциллографа.

6.2. Измерение длительности импульса:

-установите на выходе генератора Г5-54 импульсный сигнал , и подайте его на вход осциллографа;

- при помощи переключателя VOLTS/DIV или регулятора VAR установите на экране осциллографа амплитуду сигнала равной точно 4 клеткам, опорный уровень с помощью регулятора POSITION установите ниже средней линии масштабной сетки на 2 клетки;

- установите переключатель TIME/DIV в положение, при котором длительность осциллограммы импульса будет более 4 клеток;

- определите длительность импульса по масштабной сетке по уровню 0.5.

6.3. Измерение длительности фронта импульса:

- измерение длительности фронта и спада импульса производится также как и измерение времени нарастания переходной характеристики между точками 10% и 90% амплитуды сигнала (пункты 5.3-5.7);

- время нарастания фронта импульса это горизонтальное расстояние (в делениях) между точками 10% и 90% умноженное на значение (переключатель TIME/DIV).

6.4 Результаты измерений занесите в таблицу 1 (Л.1).

Начало формы

Вывод: Сравните погрешности измерения с предельно допустимой погрешностью осциллографа.

Лабораторная работа №3

Методика поверки осциллографа.

Опыт 1 Поверка осциллографа (коэффициента отклонения осциллографа):

Подготовка и проведение эксперимента.

1 Этап. Задача эксперимента :

1.1 Ознакомление с принципом работы осциллографа.

1.2 Определение соответствия осциллографа АСК-1022 (коэффициента отклонения) своему классу точности.

2 Этап. Планирование эксперимента:

2.1 Класс точности осциллографа выражается через относительную погрешность («Введение», пункт 2.3).

Поверку коэффициента отклонения осциллографа проведите при значениях К_в, равных : 0,05 ; 0,5 ; 1,0 В/дел при размахе осциллограммы синусоиды ( от пика до пика ) соответственно 4 , 6 , 8 клеток.

В качестве ОСИ используется цифровой универсальный вольтметр В7-35.

2.1. Рассчитайте для заданных значений К_в и числа клеток, занимаемых осциллограммой (4,6,8 клеток), значения напряжений: 2U (двойная амплитуда) и среднеквадратическое значение U .

Пример: коэффициент отклонения , «Размах» синусоиды (от мин. до макс.) занимает 6 клеток. Тогда 2 .

Амплитуда сигнала равна , а среднеквадратическое значение (действующее) равно .

2.2. Рассчитайте для каждого измерения предельные относительные погрешности вольтметра (Введение, таблица 1).

Результаты расчетов занесите в таблицу 1.

2.3. Сделайте вывод о правомерности проведения поверки

3 ЭТАП. Порядок проведения эксперимента:

3.1 Подключите приборы в соответствии со схемой рис. 1;

Рис. 1

3.2 Установите коэффициент вертикального отклонения «VOLTS/DIV» в положение «0.05В/дел»;

3.3 Регулировкой аттенюатора Г3-109 установите на осциллографе гармонический сигнал, амплитуда которого занимает точно 2 клетки масштабной сетки. Для более точных измерений рекомендуется частоту сигнала установить такой, чтобы на экране ЭЛТ установилось ≥10 периодов сигнала, а «размах» синусоиды (напряжение от пика до пика )«вписать» точно в 4 клетки масштабной сетки. Это будет соответствовать величине напряжения 2U_Мх .

Пример: на рис.2 приведен вид осциллограммы сигнала, амплитуда которого занимает 3 клетки, а «размах» синусоиды – 6 клеток.

3.4 Используя в качестве образцового прибора вольтметр В7-35 – определите действительное значение измеряемого напряжения Uд_;.

3.5 Проведите измерения для всех значений коэффициента отклонения «VOLTS/DIV», указанных в таблице 1(Л.1);

Повторите результаты измерений для числа клеток 6 и 8;

Результаты измерений занесите в таблицу 1 (Л.1).
