3. Измерьте заданные параметры сигнала: период т и частоту f.
3.1. Выполните операции 2.1-2.6;
3.2 Установите необходимый коэффициент развертки TIME/DIV, чтобы измеряемый параметр сигнала Т (период) занимал большую часть масштабной сетки осциллографа; измерьте по масштабной сетке период Т(дел).
3.3 Для того, чтобы определить период сигнала в единицах времени, умножьте горизонтальное отклонение Т (в делениях) на значение коэффициента развертки
( с учетом возможного использования множителя " MAG").
3.4 По значению
периода Т определите частоту периодического
сигнала
.
3.5 Результаты занесите в таблицу 1.

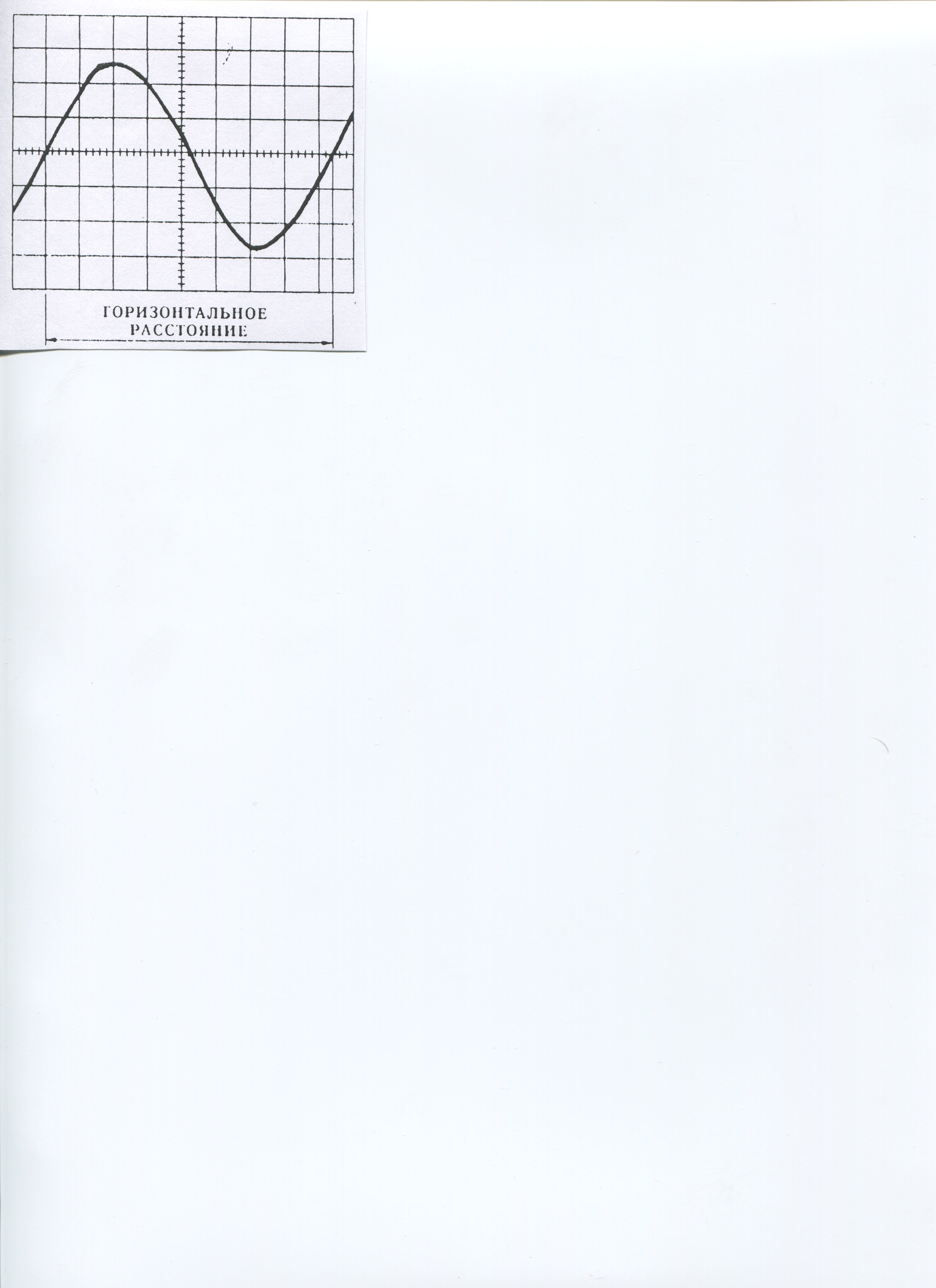

Рис. 4 Измерение периода синусоидального сигнала
(
Т=8.4 дел.; при
/дел
Т=4.2мс)
Опыт 3.
4 . Измерение разности фаз.
Рис.5 Схема измерения разности фаз между сигналами на входе и выходе электрической цепи.
Исследуется сдвиг
фазы выходного сигнала на выходе RC-цепи
относительно входного сигнала (Рис.5):
-arctg(2
fRC).
Для заданных R
и C
рассчитайте сдвиг фазы ; результат
расчета занесите в таблицу 1.
Рис. 6 Вид осциллограмм при измерении сдвига фаз.
Используется двухлучевой метод измерения разности фаз между двумя сигналами одной частоты.
4.1 Установите переключатель VERT MODE на DUAL; переместите обе линии развертки в центр экрана (совместите);
4.2 Подключите сигналы к входам каналов;
4.3 Выполните операции 2.1-2.6;
4.4 Установите переключатели VOLTS/DIV обоих каналов и уровни сигналов так, чтобы осциллограммы обоих сигналов занимали по вертикали 4 деления;
4.5 Установите
переключатель TIME/DIV так, чтобы период
опорного сигнала (входного) занимал не
менее 4-х клеток масштабной сетки;
измерьте период Т в делениях масштабной
сетки. Переведите во временной масштаб
(в единицы времени) и занесите результат
в таблицу 1: Тдел
мс/дел.
.
4.6 Установите
переключатель TIME/DIV так, чтобы временной
отрезок
(Рис.6)
занимал возможно большую часть
масштабной сетки. Переведите деления
масштабной сетки во временной интервал:
дел
мс/дел.
4.7 Фазовый сдвиг
вычислите по формуле :
.
Результат занесите в таблицу 1.
Опыт 4.
5. Измерение времени нарастания переходной характеристики электрической цепи.
Время нарастания переходной RC-цепи определяется по формуле:
t
=2.2RC.
Результат расчета занесите в таблицу
1.

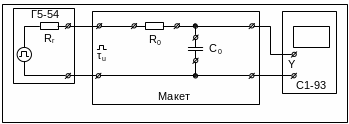

Схема опыта
АСК-1022
Р
ис.7
Измерительная схема
5.1 Соберите измерительную схему рис.10. RоСо – интегрирующая цепочка из образцовых резистора и конденсатора.
5.2 Установите на генераторе Г5-54 длительность импульса равной 1мс, частоту следования импульсов F=200Гц.
5.3 Установите амплитуду импульса равной 5 делениям по вертикали при помощи переключателя VOLTS/DIV или регулятора VAR.
5.4 При помощи
регулятора
POSITION
установите изображение сигнала таким
образом, чтобы нижняя граница сигнала
находилась на уровне линии 0% , а верхняя
граница на уровне линии 100% (см. рис.8).
5.5 Выберите необходимую полярность и отрегулируйте уровень синхронизации.
5.6. Установите время развертки таким образом, чтобы время нарастания переходной характеристики занимало несколько делений (>4) по горизонтали. Может потребоваться увеличение яркости.
5.7. Установите регулятор горизонтальной позиции таким образом, чтобы Вы смогли измерить горизонтальное расстояние между точками 10% и 90% на изображении сигнала. (уровень 10% совместить с вертикальной линией шкалы – рис.8.
5.8. Время
нарастания
это горизонтальное расстояние (в
делениях) между точками Т2
и Т1
умноженное на значение установленное
переключателем TIME/DIV.
Результат занесите в таблицу 1.
Пример:
Горизонтальное расстояние между точками Т2 и Т1 равно 4 дел. при времени развертки 1мкс.
Длительность
времени нарастания
= 4 дел.х 1 мкс/дел.= 4мкс.

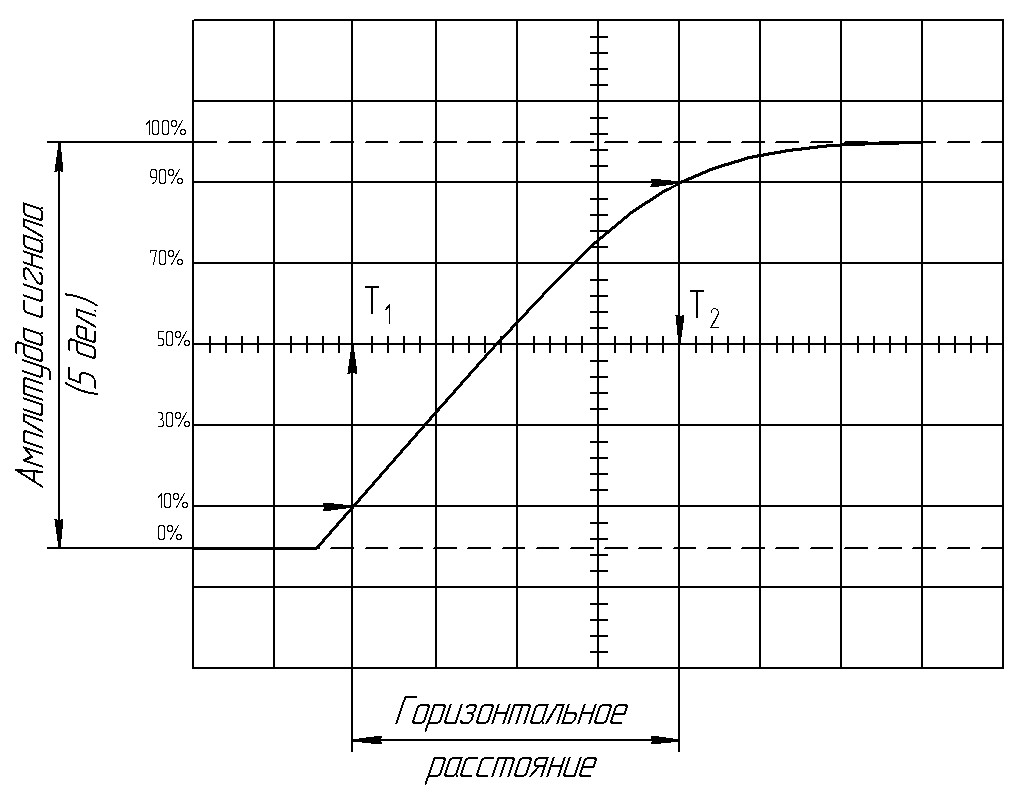

Рис.8 Вид осциллограммы переходной характеристики h1(t)
Опыт 5.
