Технология беспроводной связи.

Антенны.

Диаграммы направленности:

Изотропная (идеализ.) антенна Направленная изотропная антенна

Вибратор Герца

ширина луча Ширина луча опр. по половинной мощности излучения.

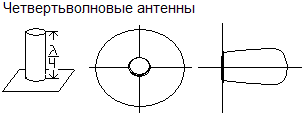

Типы антенн.

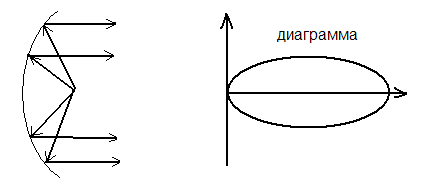

Параболические антенны.

Коэффициент направленного действия (КНД) или коэф. Усиления.

G=КНД=P_{φ изл} / P_{φ изотропн.}

A_c – эффективная площадь антенны

С – скорость света

f – частота

Тип антенны А_с, м² G

Изотропная λ²/4π 1

λ/2 – диполь 1,64λ²/4π 1,64

Параболическая, А_с 0,56 А_с 7 А_с/ λ²

Турникетная 1,15λ²/4π 1,1

Режимы распространения радиоволн.

Радиоволны с частотой менее 2Мгц огибают землю по двум причинам:

1. Замедление волнового фронта около земли из-за индуцирования высокочастотных токов в земле.

2. Дифракция

Особенности распространения и применение радиоволн различных диапазонов:

Полоса ∆f λ Особенности распр-я Применение

Крайне Н.Ч. 30 – 300Гц 10000 – 1000км Огибает землю (*) Промышл. частоты.

Речевой 300 – 3000Гц 1000 – 100км * телефония

Диапазон

Очень НЧ 3 – 30кГц 100 – 1 *, постоянное затухание Навигация высокий уровень атм. дальнего действия,

шумов. связь с подлодками

НЧ 30 – 300кГц 10 – 1км *, поглощаются днем морские радиомаяки

СЧ 300 – 3000кГц 1000 – 100м значительные затухания, Морская р.связь

шумы Пеленгация

АМ-Радиовещание

ВЧ 3 – 30МГц 100 – 10м зависит от времени года, р/моб. связь,

суток и частоты междунар.

радиовещание

военная связь.

Очень ВЧ 30 – 300МГц 10 – 1м рассеяние, косм. шум TV метрового

диапазона

FM радио

Транспортная связь

УВЧ 300 – 3000Мгц 100 – 10см * ТВ, сотовая связь

радары.

СВЧ 3 – 30Ггц 10 – 1см *, затухают при дожде Спутниковая связь

На частотах более 10Ггц Радары

Ч резвыч. 30 – 300Ггц 10 – 1мм * Эксп. диапазон.

ВЧ Местные линии связи

ИК 300 – 400Ггц 1мм – 330нм * Локальные выч.

сети и др.

Видимый 400 – 900Ггц 770 – 330нм * Оптич связь.

свет
