3.4. Измерение расхода воды поплавками (стр. 2)

Г лубинный поплавок (рис. 18) служит для измерения малых (не более 0,15 м/с) скоростей течения. Состоит глубинный поплавок из двух соединенных между собой капроновой нитью поплавков – маленького поверхностного и большого глубинного, погружаемого на определенную глубину. Поверхностный поплавок изготавливается из легких материалов (пенопласт, пробка) и имеет плавучесть, достаточную для поддержания на глубине глубинного поплавка. Размеры поверхностного поплавка должны быть в 4-5 раз меньше глубинного.

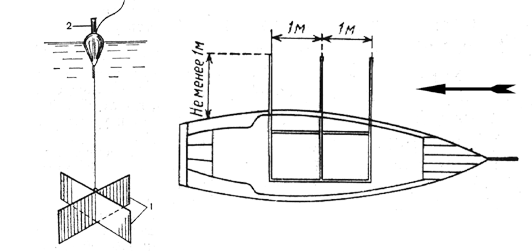

Рис. 18. Схема глубинного поплавка и устройства створов в лодке для измерения скорости

Нижний поплавок делается из соединенных накрест пластмассовых пластинок или из проваренного в олифе деревянного шарика диаметром 4-5 см с грузом. Масса его подбирается таким образом, чтобы он медленно тонул.

Створы для определения расстояния, пройденного глубинным поплавком, устраиваются из трех горизонтальных реек, расположенных на гидрометрическом судне параллельно через 1 м (рис. 18).

3.4. Измерение расхода воды поплавками (стр. 3)

Измерение скоростей течения в определенной точке на каждой вертикали производится в следующем порядке:

1.      Рейки-створы устанавливают так, чтобы они были перпендикулярны направлению течения.

2.      Пуск поплавка производится с помощью шеста на расстоянии около 0,5 м выше верхнего створа так, чтобы он проходил не ближе одного метра от борта судна.

3.      В момент прохождения верхнего поплавка через верхний створ включают секундомер. При продолжительности хода поплавка между двумя соседними створами более 20 с секундомер останавливается в момент прохождения через средний створ. В этом случае записывают время прохождения поплавком расстояния 1 м. Если продолжительность хода поплавка между двумя соседними створами менее 20 с, секундомер останавливается в момент прохождения через нижний створ. В этом случае записывают время прохождения поплавком расстояния 2 м. Для извлечения поплавка удобно применять крючок из проволоки, закрепленный на шесте.

4.      В каждой точке по вертикали поплавок пускают не менее 3-х раз. Если крайние величины продолжительности хода поплавка отличаются на 10%,  производят еще два пуска.

5.      Данные измерений на каждой вертикали заносят в книжку расхода с изменением названий граф по следующей форме (таблица 3).

Таблица 3

Расстояние между створами, м	Номер поплавка					Средняя продолжительность хода, с	Скорость м/с
	1	2	3	4	5
1	23	25	24	­	­	24	0,04
2	34	36	35	­	­	35	0,06

4. Измерение расхода взвешенных наносов

Для определения расхода взвешенных наносов в гидростворе на всех скоростных вертикалях одновременно с измерением скоростей течения берут пробы воды на мутность. Мутностью называется масса взвешенных наносов в единице объема воды. Отбор проб воды осуществляется следующими способами:

а) многоточечным (в 5 точках),

б) основным (в 2-х точках),

в) интеграционным.

Для измерений на хорошо изученных реках используют одноточечный способ, при этом мутность в данной точке должна отражать среднюю мутность по сечению. Положение этой точки определяют на основе многолетних наблюдений. Для сокращения времени используется также суммарный способ – забор пробы воды в движении по всему сечению. Этот способ применяют на хорошо изученных реках, глубины опускания батометра или заборного шланга также определяют по многолетним наблюдениям.
