3.3.1. Измерение скоростей течения на вертикали

Перед началом измерения скоростей на вертикали судно должно надежно встать на якорь таким образом,  чтобы стрела лебедки для опускания вертушки или место, где будет опускаться штанга, находились точно в гидрометрическом створе.

В первую очередь в графе 1 раздела «Измерения на скоростных вертикалях» книжки записывается номер вертикали, измеряется рабочая глубина Н на вертикали – результаты записываются в графу 3.

По таблице на последней странице книжки определяют глубины опускания вертушки в точках для измерения скоростей. При измерении расхода детальным способом это 5 точек (поверхность, 0.2Н, 0.6Н, 0.8Н, дно), если рабочая глубина составляет в пределах 0,75-1,5 м скорости измеряются в 2-х точках (0.2Н, 0.8Н), если рабочая глубина составляет менее 0,75 м скорость измеряется в одной точке – 0.6Н или 0.5Н. При измерении расхода основным способом при глубинах более 0,75 м скорости измеряются в 2 точках (0.2Н и 0.8Н). Результаты расчетов записываются в графы 4, 5.

При измерении скоростей с использованием гидрометрической штанги ось вертушки устанавливается точно на определенные по таблице значения глубины, поверхностная скорость измеряется в 15 см глубже поверхности воды, донная скорость – в 15 см от дна или на расстоянии от нижней поверхности гидрометрического груза до оси вертушки.

3.3.1. Измерение скоростей течения на вертикали (стр. 2)

В случае установки вертушки в точку измерения скорости с использованием лебедки и гидрометрического груза необходимо учитывать поправку на расстояние от оси вертушки до низа груза. Так, если это расстояние равно 30 см, то при установке вертушки в точке измерения скоростей необходимо увеличивать показания счетчика на 30 см, которые записывают в графу 8. Например, при рабочей глубине 2,50 м, значения глубины опускания вертушки будут следующие: поверхность – 0,15 м, 0.2Н – 0,50 м, 0.6Н – 1,50 м, 0.8Н – 2,00 м, расстояние от дна будет определяться в зависимости от размеров груза и системы подвеса. В данном случае оно будет равно 2,20 м. При опускании вертушки с использованием лебедки показания счетчика в этих точках должны быть следующие: поверхность – 0,40 м, 0.2Н – 0,80 м, 0.6Н – 1,80 м, 0.8Н – 2,30 м, дно – 2,50 м.

После того, как вертушка ГР-21м установлена в скоростной точке, включается сигнальное устройство, по концу второго сигнала включается секундомер и начинается счет сигналов, по прошествии 100 секунд по концу следующего сигнала секундомер останавливается. Число сигналов и время в секундах заносят в графы 9 и 11 соответственно.

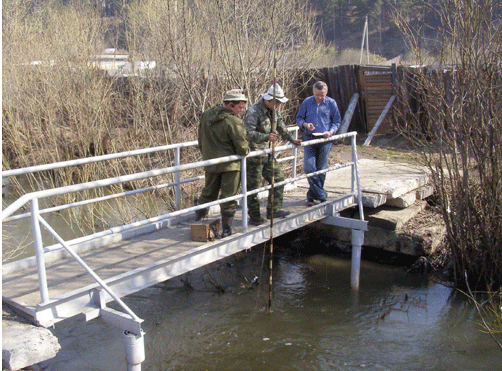

Рис. 14. Измерение расхода воды с моста с установкой вертушки на штанге

3.3.1. Измерение скоростей течения на вертикали (стр. 3)

При работе с вертушкой ГР-99 определяется сразу количество оборотов и записывается в графу 10.

Плановое положение скоростных вертикалей определяется так же, как и при промерах глубин (п. 1.2).

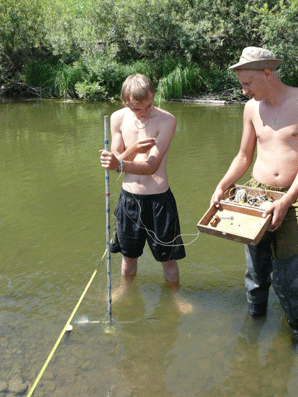

Рис. 15. Измерение расхода воды на малой

реке вброд с установкой вертушки на штан

3.3.2. Вычисление средних скоростей и расхода воды

Первичное вычисление расхода воды производится в книжке КГ-3м на предпоследней странице аналитическим способом в три этапа:

1) вычисление средних скоростей на вертикали;

2) вычисление площадей между скоростными вертикалями;

3) вычисление расхода воды.

Вычисление средних скоростей на вертикали производится в таблице «Измерения на скоростных вертикалях» там, где записывались данные при измерениях скоростей течения
