3.2 Промеры глубин в гидрометрическом створе

Перед началом промеров измеряется уровень воды на ближайшем водомерном посту и на гидростворе, на батиграмму записывается название реки и поста, дата и время начала промеров, номер сваи, отсчет и глубина заглубления вибратора. Промеры рекомендуется начинать с противоположного берега для того, чтобы мотористу во время движения постоянно были видны створные вехи. Судно переезжает на противоположный берег, и первая отмашка флагом производится с уреза воды в створе. Перед началом измерений моторист должен установить равномерные обороты двигателя с таким расчетом, чтобы в результате завихрений воды от вибратора под него не попадал воздух. Заходить на створ удобнее снизу по течению на таком удалении от берега, насколько позволяет осадка судна. При измерении глубин оператор в моменты отмашек флагом нажимает кнопку «оперативная отметка» и записывает на батиграмме цвет флага (рис. 11). Оператор также должен следить за тем, чтобы лента перематывалась ровно и равномерно, чтобы запись была чистой, непрерывной и одинаковой толщины, нулевая линия была прямой. В случае перекоса ленты эхолот останавливается и лента выравнивается. Все происходящие изменения в работе эхолота и движение судна записываются на батиграмме. По окончании промеров на ленте эхолота записывается время окончания и результаты измерения уровня на водомерном посту. Все записи на ленте делают простым карандашом.

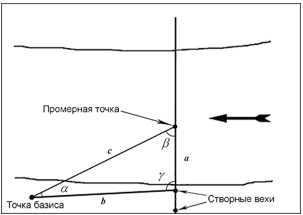

Рис. 11. Работа с эхолотом ЭИР – координирование промеров

3.3 Измерение расхода воды гидрометрической вертушкой

Для измерения расходов воды используют несколько способов: многоточечный, детальный, основной, интеграционный по вертикалям, ускоренный, сокращенный.

Перед измерением расхода проводятся следующие работы:

1.      Назначение скоростных вертикалей таким образом, чтобы отсеки между ними пропускали равные доли общего расхода воды. Всего назначается 8-10 скоростных вертикалей.

2.      Проверка исправности гидрометрической вертушки и всех принадлежностей и приспособлений к ней – правильность сборки, действие электрического сигнала, счетчика и секундомера (при использовании гидрометрической лебедки измеряется расстояние от оси вертушки до нижней поверхности гидрометрического груза).

Гидрометрическая вертушка – прибор для измерения скорости течения воды в потоках. Главная часть прибора – рабочее колесо (лопастный винт, ротор), вращающееся в омывающем его потоке воды. Обороты колеса фиксируются механическим счетчиком на корпусе прибора или передаются системой электрической сигнализации наблюдателю.

3.      Проверка состояния гидрометрического судна и спасательных средств.

4.      Проверка сохранности и правильности расположения створных знаков.

3.3 Измерение расхода воды гидрометрической вертушкой (стр. 2)

Для измерения расхода воды вертушкой в оборудованном гидростворе проводятся следующие операции и работы:

1.      Описание состояния реки и обстановки работ.

2.      Наблюдения за уровнем воды в начале, во время и после окончания измерения скоростей.

3.      Промер глубин по гидрометрическому створу (п. 3.2).

4.      Измерения скоростей течения на скоростных вертикалях.

5.      Измерение уклона водной поверхности.

Все измерения и наблюдения записывают в книжку для записи измерения расхода воды КГ-3м.
