Бланк для записи результатов гранулометрического анализа ситовым методом

№ пробы

№ бюксы

Вес пустой бюксы, г

Вес бюксы с пробой, г

Вес пробы, г

Крупная фракция

> 10 мм

5-10 мм

2-5 мм

1-2 мм

0,5-1 мм

0,25- 0,5 мм

0,1-0,25 мм

<0,1 мм

Σ

D мм

Вес, г

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

­

Особенности проведения гидрометрических работ

9. Использование современных методов и приборов для производства гидрометрических измерений

Использование современных приборов в гидрометрических исследованиях подразумевает использование таких приборов, которые бы дали существенный выигрыш во временных и финансовых затратах на производство того или иного вида измерений без ущерба в их точности.

9.2. Измерение расходов воды на реке

При использовании гидрометрической вертушки поток, обтекающий лопасти винта нарушает свою структуру, изменяя таким образом свои скоростные характеристики. Кроме того, наличие трущихся деталей и косоструйность потока снижают абсолютную скорость, регистрируемую вертушкой. При низких скоростях потока сопротивление трения проявляется еще больше. Проблему трущихся деталей помогает снять электромагнитный измеритель течений — прибор для измерения скорости морских течений. Устройство и действие прибора основаны на явлении индукции электрического напряжения в проводнике, перемещающемся в магнитном поле Земли. Электродвижущая сила, возникающая при этом в проводнике, пропорциональна его длине, скорости перемещения и напряжённости магнитного поля. Измерения электродвижущей силы возможны на ходу судна благодаря замыканию проводника через толщу воды на электропроводное дно. Одним из примеров электромагнитного измерителя течений является Model 801 Electromagnetic Flow Meter

(рисунок 30).

Диапазон измерения скоростей от 0 до 5 м/с, погрешность измерений 0,5 %, минимальная глубина измерений 5 см, время осреднения скорости настолько мало, что позволяет производить измерения с движущегося судна.

9.2. Измерение расходов воды на реке (стр. 2)

Гидрометрические вертушки и электромагнитные измерители течений часто используются при проведении интеграционных экспресс-способов измерения расхода воды. Однако в данном случае необходимо иметь большое количество (более 50) измерений расходов в данном створе. При этом в процессе движения глубина погружения вертушки меняется для установки ее в такой точке вертикали в зависимости от расстояния от начала измерений, в которой измеренная скорость  являлась бы средней на данной вертикали.

Во многих странах (США, Канаде и т.д.) хорошо зарекомендовали себя ультразвуковые (Допплеровские) измерители расходов воды. На кафедре гидрологии ТГУ опробованы и с успехом используются два типа таких приборов: прибор ADP для установки на гидрометрическом судне для средних и больших рек, и портативный ручной измеритель скорости течения FlowTracker.

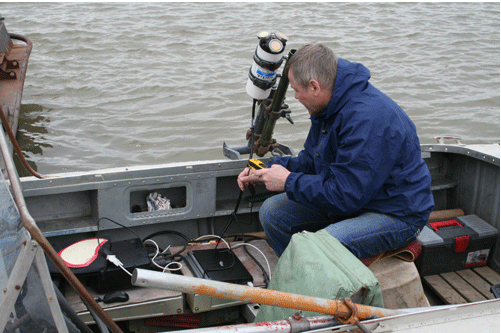

  River Surveier запускается в работу простым в использовании программным обеспечением, установленном на компьютере, соединенным с прибором. Излучатель закрепляется таким образом, чтобы он мог быть погруженным на глубину 20-30 см, чтобы при движении судна пузырьки воздуха не попали под него (рисунок 31).

Рисунок 31. Установка прибора River Surveier на судне.
