6.1. Обработка батиграмм эхолота и вычисление координат промерных точек
Обработка батиграммы эхолота сводится к следующему:
1. В первую очередь производится сопоставление записей в журналах засечек судна угломерными инструментами и на батиграмме эхолота. В случае пропуска засечки инструментом или на батиграмме эта точка исключается.
2. Производится нумерация точек, в которых записи в журналах и на батиграмме соответствуют. Номера точек наносятся на батиграмму.

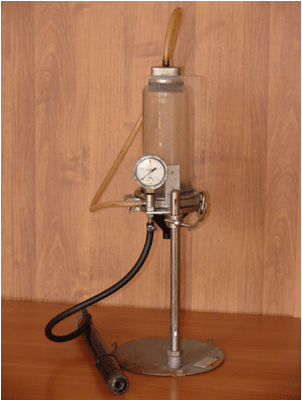

Рис. 21. Фильтровальный прибор ГР-60
3
.
Вычисляются координаты промерных точек
с использованием формулы Юнга:
(6.1)
(6.2)
где Xi, Yi – координаты промерных точек;
X1, Y1 – координаты первой теодолитной стоянки;
X1, Y2 - координаты второй теодолитной стоянки;
?I – угол, измеренный на первой теодолитной стоянке;
?i - угол, измеренный на второй теодолитной стоянке.
4. Промерные точки с номерами наносятся на план (на черновик) для определения точности вычисления координат и вычисления места нуля вибратора.
5. Вычисляется место нуля в зависимости от изменения уровня воды и уклона свободной поверхности. Для этого на черновом плане по длине водотока наносятся отметки уровня воды, определенные нивелированием при измерении уклона водной поверхности и отметки места нуля вибратора, в зависимости от глубины его погружения. Точки, нанесенные на план, разбиваются на группы с различной высотой места нуля с точностью вычерчивания русловой съемки и измерения глубины.
6. На батиграмме эхолота точки также разбиваются на группы с одинаковым местом нуля, и с использованием линейки определяется глубина на промерной точке и отметка дна, которая записывается рядом с линией оперативной отметки (рис. 23).

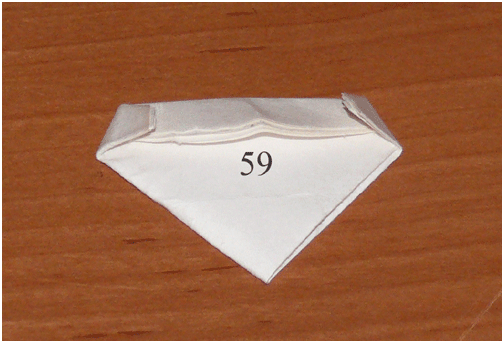

Рис.
22. Способ сворачивания фильтра перед
отправкой в лабораторию
7. При наличии пропущенных максимумов и минимумов глубин назначаются промежуточные точки и определяются их отметки или глубины (см. рисунок 23), координаты промежуточных точек рассчитываются по формулам:
X’ = X1-(X1-X2)*(В1/(В1+В2), (6.3)
Y’ = Y1-(Y1-Y2)*(В1/(В1+В2), (6.4)
где X’, Y’ – координаты промежуточной точки, м; X1, Y1 – координаты начальной точки, м (точка 11 на рис. 2.1); X2, Y2 – координаты конечной точки, м (точка 12 на рис. 2.1); В1 – расстояние по батиграмме от начальной точки до промежуточной, см; В2 – расстояние по батиграмме от промежуточной точки до конечной, см.
8. Точки с вычисленными координатами и отметками при помощи палетки наносятся на чистовой план, и между ними проводятся изолинии равных отметок дна или глубин (изобаты) с частотой, необходимой для построения плана русла.
7. Измерение уклонов водной поверхности
Продольным уклоном водной поверхности на некотором участке реки называется разность отметок уровней (падение Δh), отнесенная к длине участка L:
Δh/ L (7.1)
Уклон может выражаться в абсолютных единицах (м/м) или относительных (м/км).
Уклоны свободной поверхности могут быть определены следующими способами:
1. По оборудованным уклонным постам, которые представляют собой обычные уровенные посты, из которых один (обычно верхний или при необходимости нижний) может быть совмещен со створом основного гидрологического поста. Наблюдения за уровнями на уклонных постах проводятся по возможности одновременно, в установленные сроки наблюдений.
2. Техническим нивелированием по урезу воды: в данном случае нивелирование производится от сваи водомерного поста или репера вниз или вверх по течению реки и обратно. При этом нивелирная рейка устанавливается на устойчивые предметы (колышки или крупные камни), верхний край которых находится на одном уровне с водной поверхностью. Для контроля нивелирование по урезу воды проводится и по противоположному берегу.
3. При определении уклонов на значительном по протяженности участке применяется нивелирование по точкам однодневной связки (ТОС). Такое нивелирование производится по заранее закрепленным реперам с известными отметками высоты: по возможности одновременно несколько бригад проводят нивелировку уреза воды на одной или нескольких мало удаленных ТОС.
