Дальність прямого пострілу

Дальність	АКМ	АК74	РПК74
По грудній цілі	350м	440м	460м
По цілі, що біжить	525м	625м	640м

1.2.3.Прикритий, мертвий простори та простір, що уражається.Їх практичне значення

Простір за укриттям (рис. 1.12), що не пробивається кулею, від його гребеня до точки зустрічі називається прикритим простором

Прикритий простір тим більший, чим вище укриття і настильна траєкторія.

Частина прикритого простору, на якому ціль не може бути уражена при певній траєкторії, називається мертвим простором. Мертвий простір тим більший, чим більша висота укриття, менша висота цілі і пологіша траєкторія. Прикритий і мертвий простір необхідно вміло використовувати для захисту від вогню супротивника.

Частина прикритого простору, на якому ціль може бути уражена, складає простір, що уражається, – відстань, на якій спадна гілка траєкторії не перевищує висоти цілі.

Простір, що уражається залежить від висоти цілі, настильності траєкторії і кута падіння. Його практичне значення полягає в тому, що він компенсує помилки, яких припускаються під час вибору прицілу, і дозволяє заокруглювати виміряну дальність до цілі в більший бік.

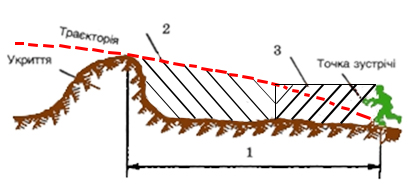

Рис.1.12. Простір за укриттям:

1– прикритий; 2– мертвий; 3– простір, що уражається

Знання величини прикритого і мертвого простору дозволяє правильно використовувати укриття для захисту від вогню супротивника, а також вживати заходи для зменшення мертвих просторів шляхом правильного вибору вогневих позицій і обстрілу цілей зі зброї більш навісною траєкторією.

Питання для самоконтролю

1. Що таке постріл, назвіть його періоди?

2. Яку швидкість називають початковою, яке її практичне значення?

3. Який кут називають кутом вильоту? Що впливає на його виникнення?

4. Що називають траєкторією?

5. Назвіть форми траєкторії, дайте їх визначення.

6. Що таке прямий постріл і яке його практичне значення?

7. Який простір називають прикритим?

8. Який простір називають мертвим?

9. Який простір називають простором, що уражається?

Розділ 2. Матеріальна частина стрілецької зброї, гранатометів і ручних гранат

2.1. Автомат Калашникова ак74

А втомат АК74 розроблений на базі автомата АКМ під малокаліберний патрон 5,45х39 мм (рис. 2.1). Він повторює основні конструктивні рішення свого попередника і уніфікований з ним за деталями на 53%. Новим елементом є двокамерний дульний пристрій, який виконує функції дульного гальма, компенсатора та полум’ягасника.

Рис. 2.1. Загальний вигляд автомата Калашникова АК74

Пробивна дія кулі патрону 5,45 мм слабша, ніж в автомата АКМ. Під час стрільби в населених пунктах, лісі рикошет кулі калібру 5,45 мм сильніший, ніж кулі калібру 7,62 мм (додаток 1). Сильний боковий вітер впливає на кулю калібру 5,45 мм сильніше, ніж на кулю калібру 7,62 мм. По влучності стрільби АК74 у 1,2-1,6 рази має перевагу за ефективністю над АКМ.

Крім основної моделі АК74, випускалися моделі зі складним металевим прикладом АКС74 (рис. 2.2) та укорочений автомат АКС74У (рис. 2.3).

Рис. 2.2. Загальний вигляд автомата Калашникова АКС74

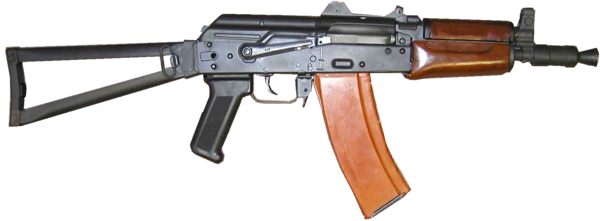

Рис.2.3.Загальний вигляд автомата Калашникова АКС74У

Ці моделі мали модифікації, пристосовані для ведення бою з нічним стрілковим прицілом універсальним (НСПУ та НСПУ - 3) (рис. 2.4) АКС74УН(рис. 2.5)АК74Н3(рис. 2.6).

Рис. 2.4. Загальний вигляд нічного прицілу НСПУ

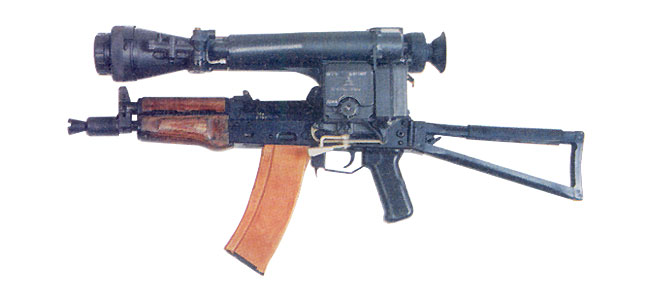

Р ис. 2.5. Загальний вигляд укороченого автомата АКС74УН з прицілом нічного бачення НСПУ

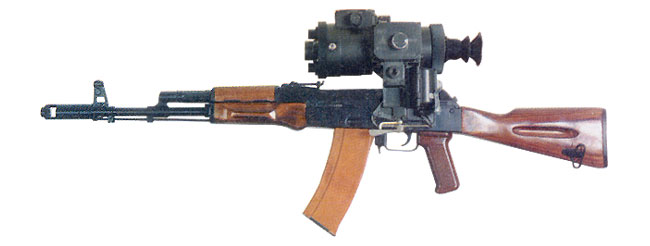

Рис. 2.6. Загальний вигляд автомата Калашникова АК74 Н3 з прицілом нічного

бачення НСПУ – 3

З 1991 р. серійно випускається модернізований автомат АК74М (рис. 2.7). Він має пластмасовий приклад, що складається, міцність якого перевищує міцність металевого, планку для кріплення нічного і оптичного прицілів, пристрій для встановлення підствольного гранатомета.

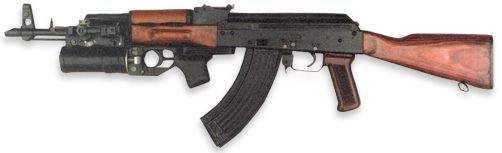

Рис. 2.7. Загальний вигляд автомата Калашникова АК74М з гранатометом ГП – 25

Крім того на озброєнні знаходиться укороченій автомат АКС74УБ з приладом беззвучної стрільби ПБС та беззвучним підствольним гранатометом БС – 1 (рис. 2.8)

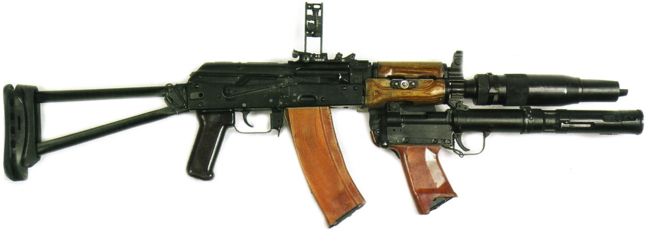

Рис. 2.8. Загальний вигляд автомата АКС74УБ
