Робота частин і механізмів гранати
Перед метанням гранати. Дістати гранату з сумки, відкрутити рукоятку, вставити в трубку корпуса запал і вкрутити до відмови рукоятку.
Під час метання гранати. Граната для метання береться за рукоятку в руку, запобіжна чека висмикується й граната кидаєтьсяв ціль (рис.2.64).

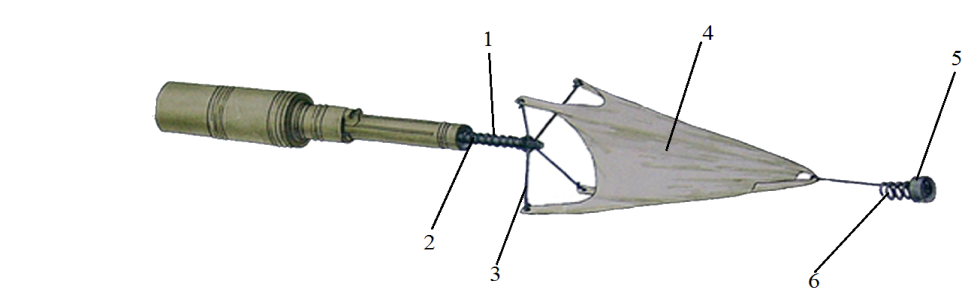

Рис. 2.64.Граната під час польоту:
1 – пружина стабілізатора; 2 – рухома трубка; 3 – дротові пір’я;
4 – тканевий конус; 5 – відкидний ковпак з планкою;
6 – пружина ковпака
Під час потрапляння в ціль (натрапляння на перешкоду). У момент удару гранати дном корпуса або бічною частиною в ціль (перешкоду) ударник під дією бойової пружини різко просувається вперед, наколює капсуль-детонатор запалу, він запалюється й викликає миттєвий вибух гранати.
Завдяки кумулятивній лійці створюється кумулятивний струмінь, що пошкоджує броню бойової машини супротивника.
Заборонено!!!Розбирати рукоятку,торкатися гранати, яка не розірвалася.
Питання для самоконтролю
Призначення та бойові властивості автомата АК74.
Назвіть основні частини та механізми автомата, їх призначення.
На чому базується автоматична дія автомата?
Призначення та бойові властивості пістолета Макарова.
Назвіть основні частини та механізми пістолета, їх призначення.
На чому ґрунтується робота автоматики пістолета?
Призначення та бойові властивості ручного протитанкового гранатомета РПГ-7.
Назвіть основні частини і механізми гранатомета, їх призначення.
Призначення, бойові властивості та будова ручних осколкових гранат.
Як поділяються гранати залежно від відстані розльоту осколків?
Як поділяються гранати за принципом дії механізму гранати?
Призначення та будова запалу до ручних осколкових гранат УЗГРМ.
Яких заходів безпеки потрібно додержуватися під час поводження з ручними гранатами?
Призначення, бойові властивості та будова ручної протитанкової гранати РКГ-3 (РКГ-3Е).
Принцип дії ручної протитанкової гранати.
Розділ 3. Прийоми та правила стрільби зі стрілецької зброї
3.1.Прийоми та правила стрільби з автомата Калашникова ак74
3.1.1. Прийоми та способи стрільби з автомата
Стрільба з автомата може вестися з різних положень і з будь-якого місця, звідки видно ціль або ділянку місцевості, на якій очікується поява супротивника.
При веденні вогню з місця в пішому порядку автоматник приймає положення для стрільби стоячи, з коліна й лежачи (залежно від умов місцевості й вогню супротивника). У русі автоматник може вести вогонь на ходу та з короткої зупинки.
Рис.3.1 Положення для стрільби лежачи Рис.3.2 Положення для стрільби стоячи
Рис.3.4 Положення при стрільбі навскидку
Рис.3.3Положення для
стрільби з коліна
Рухаючись на БТР, БМП, в автомобілі, танку й на десантних переправних засобах автоматник для ведення вогню займає зручне для нього положення, дотримуючись заходів безпеки.
Для стрільби з автомата необхідно вибирати таке місце, яке забезпечує найкращий огляд й обстріл, укриває автоматника (кулеметника) від спостереження й вогню супротивника та дозволяє зручно виконувати прийоми стрільби.
Залежно від обстановки місце для стрільби вибирається в траншеї, окопі, вирві від снарядів, канаві, за каменем, корчем тощо. У населеному пункті місце для стрільби може бути обране у вікні будинку, на горищі, у фундаменті будови тощо.
Не слід вибирати місце для стрільби поблизу окремих місцевих предметів, які виділяються, а також на гребенях висот.
Залежно від обстановки й характеру місцевості автоматник під час бою пересувається бігом, прискореним кроком і перебіжками або переповзанням. Перед початком пересування автомат ставиться на запобіжник.
Для успішного виконання вогневих завдань автоматник повинен досконало володіти прийомами стрільби з автомата.
Залежно від фізичних особливостей автоматника дозволяється вести стрільбу з лівого плеча, прицілюватися з обома відкритими очима й т.п.
Стрільба з автомата складається з наступних прийомів:
приготування до стрільби (прийнятя положення для стрільби і заряджання зброї);
здійснення стрільби (пострілу) (установлення прицільних пристроїв, переведення стрільби на потрібний вид вогню, прикладення, прицілювання, спуск курка й утримання зброї під час стрільби);
припинення стрільби (відпускання спускового гачка й розрядження зброї).
