Бойові властивості гранат

Основні дані	РГД-5	РГН	Ф-1	РГО	РКГ-3
Тип гранати	Насту-пальна	Насту-пальна	Оборонна	Оборонна	Проти-танкова
Середня дальність метання гранати, м	40-50	30-45	35-45	20-40	15-20
Вага, г	310	310	600	530	1070
Запал	УЗРГМ	УДЗ	УЗРГМ	УДЗ	Миттє-вої дії
Дія запалу	Дистан-ційна	Ударно-дистан-ційна	Дистан-ційна	Ударно-дистан-ційна	Ударна
Час горіння порохового уповіль-нювача, с	3,2-4,2	3,2-4,2	3,2-4,2	3,2-4,2	Миттєво
Розривний заряд	Тротил	Тротил	Тротил	Тротил	Гексоген + Тротил
Вага роз-ривного заряду, г	110	114	60	92	600
Радіус убивчої дії осколків, м	25	25	200	200	-

Будова гранати ргд-5

Ручна осколкова граната РГД-5 складається з корпуса з трубкою для запалу, розривного заряда й запалу(рис. 2.46).

Корпус гранати призначений для розміщення розривного заряду, трубки для запалу, а також для утворення осколків під час вибуху гранати. Корпус складається з двох частин ─ верхньої та нижньої.Верхня частина корпуса складається з зовнішньої оболонки, яка називається ковпаком, і вкладиша ковпака.До верхньої частини корпуса за допомогою манжети приєднується трубка для запалу.Трубка призначена для приєднання запалу до гранати та для герметизації розривного заряду в корпусі.

Для запобігання забрудненню трубки, в неї вкручується пластмасова пробка. Під час підготовки гранати до метання замість пробки в трубку вкручується запал.

Нижня частина корпуса складається з зовнішньої оболонки, яка називається піддоном, і вкладиша піддона.

Розривний заряд заповнює корпус. Він призначений для розриву гранати на осколки.

Будова гранати ф-1

Ручна осколкова граната Ф-1 призначена для ураження живої сили переважно в оборонному бою. Через розліт осколків на значну

відстань кидати її можна тільки з укриття, з БТР або танка (САУ).

Граната складається з корпуса, розривного заряда й запалу (рис. 2.47). При зберіганні, транспортуванні і перенесенні гранати в нарізний отвір вкручують пластмасову пробку.

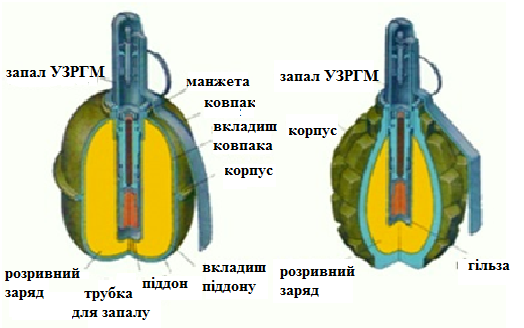

Рис. 2.46. Будова ручної осколкової гранати РГД-5.

Рис.2.47.Будова ручної осколкової гранати Ф-1

Корпус гранати чавунний, з поздовжніми й поперечними борознами,по яких він зазвичай і розривається на осколки^*. У верхній частині корпуса є нарізні отвори для вкручування запалу. Для зберігання, транспортування й перенесення корпуса в нього вкручується пластмасова пробка.

Розривний заряд заповнює корпус і служить для розриву гранати на осколки.
