2.3.3.Затримки, які виникають під час стрільби, та способи їх усунення
Унаслідок необережного поводження з гранатометом, забруднення і спрацювання частин, а також через несправність пострілів під час стрільби можуть виникати затримки. Затримки, які виникли під час стрільби, та способи їх усунення наведені в табл. 2.7.
Таблиця 2.7
Затримки, які виникають під час стрільби, та способи їх усунення
Затримка та її характеристики |
Причина затримки |
Спосіб усунення |
Осічка
|
|
Дослати постріл до упору фіксатора до дна вирізу на дульній частині гранатомета. Замінити гранату.
Замінити бойок на запасний. Прочистити ударно-спусковий і бойковий механізми
|
Постріл не вхо-дить до дула
|
Забруднення ствола (залишки картонної гільзи, пороховий нагар) |
Прочистити канал ствола. |
Гранатомет РПГ-7Д не знімається із запобіжника |
Не повністю повернутий патрубок відносно труби, і засув не зайшов за торець секторного виступу па-трубка |
Крутити патрубок до заходу засува. Прочистити місця з’єднання
|
2.4. Будова гранат, поводження з ними, догляд і збереження
Ручні гранати – це боєприпаси для метання рукою. Розрізняють ручні гранати (осколкові), протитанкові й спеціальні (димові, запальні та ін.). Осколкові ручні гранати з'явилися в XVI столітті, а протитанкові – у роки Другої світової війни. Ручні гранати бувають дистанційної (вибухають через певний час після метання) і ударної (вибухають миттєво, натрапляючи на перешкоду) дій.
Перед початком Великої Вітчизняної війни на озброєнні Червоної Армії була граната зразка 1914 р. (Рдултовського) і граната конструкції Дьяконова зразка 1933 р. (ГРД-33).Ф1…. У 1942 р. була створена більш ефективна граната РГ-42, а військові інженери Бєдняков і Віцені сконструювали уніфікований запал для ручних гранат РГ-42 і Ф-1.
2.4.1.Призначення, бойові властивості, будова ручних осколкових гранат та підготовка їх до метання
Ручні осколкові гранати призначені для ураження осколками живої сили супротивника в ближньому бою (під час атаки, в окопах, укриттях, населених пунктах, у лісі, у горах тощо).
Залежно від відстані розльоту осколків гранати поділяють на наступальні й оборонні.
До наступальних належать гранати РГД-5, РГН, до оборонних – Ф-1 та РГО(рис. 2.45).
Ручні гранати безвідмовно вибухають не тільки ударяючись об твердий предмет або ґрунт, але й падаючи в бруд, сніг, воду. Під час вибуху утворюється велика кількість осколків, які розлітаються в різні боки.Бойові властвості гранат наведено в табл. 2.8.
а б в г

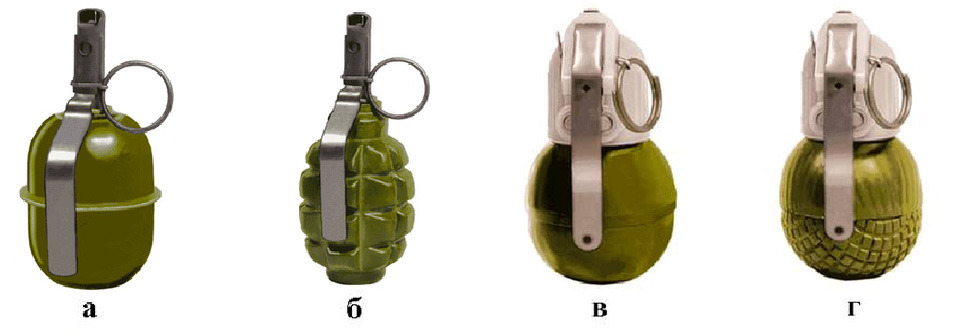

Рис. 2.45.Загальний вигляд ручних осколкових гранат:
а – граната РГД-5; б – граната Ф-1; в – граната РГН; г – граната РГО
Таблиця 2.8
