2.3.1.Призначення, бойові властивості, загальна будова та принцип дії гранатомета

40-мм ручний протитанковий гранатомет РПГ-7 призначе­ний для боротьби з танками, самохідними артилерійськими установками та іншими броньованими засобами противника. Гранатомет,також, можна використовувати для ураження живої сили противника, що перебуває в легких укриттях і спорудах міського типу.

Стрільба з гранатомета ведеться пострілами ПГ-7В та ПГ-7ВМ з надкаліберною протитанковою гранатою кумулятивної дії.

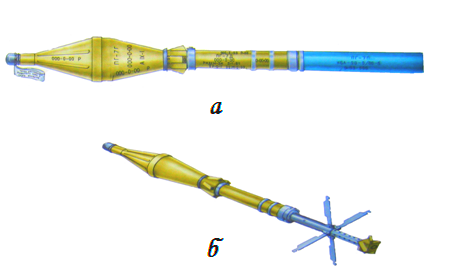

Рис.2.35.Загальний вигляд пострілу для гранатомета:

а – постріл (граната з пороховим зарядом);б– граната в польоті;

Надкаліберна – це така граната, у якої найбільший діаметр корпуса, більше калібра зброї. Така конструкція гранат дозволяє забезпечити значну могутність при стрільбі з невеликою початковою швидкістю і на малих відстанях.

В гранатометі РПГ-7 для збільшення швидкості гранати на траєкторії застосовується активно-реактивний принцип її метання. Суть: крім швидкості, яку граната набуває в стволі, їй на траєкторії передається додаткова швидкість від увімкнутого реактивного двигуна.

Граната пробиває броню не силою удару свого корпусу, а силою удару спрямованого вперед струменя газів розривного заряду(кумулятивний ефект).

Суть кумулятивного ефекту полягає у тому, що під час вибуху завдяки воронкоподібній формі заряду напрям руху газів, які поширюються перпендикулярно до стінок виямки, викривляється; зустрівшись з середньою частиною струменя, гази утворюють високої щільності (кілька тисяч атмосфер) пучок (кумулятивну струю).

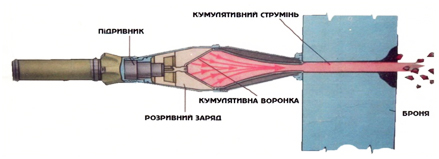

Рис. 2.36 Утворення кумулятивного струменя

Кумулятивний ефект суттєво підвищується, якщо кумулятивна виїмка покривається металевою оболонкою (облицюванням), яка під час вибуху швидко обтискується від вершини до основи, перехоячи в спрямований струмінь та посилюючи кумулятивний ефект.

На ефективність кумулятивної дії значний вплив здійснюють фізично-механічні властивості матеріалу облицювання. Найбільшою пробивною дією володіють кумулятивні заряди, у яких облицювання кумулятивних виямок виготовлено із низьковуглецевої сталі, міді та деяких сплавів.

Найбільш вузька частина кумулятивного струменя називається фокусом кумуляції. В цій частині збирається найбільша енергія, яка здатна пробити броню танка, САУ та інших броньованих засобів.

Постріл ПГ-7ВМ дещо легший за постріл ПГ-7В і має більшу пробивну силу, купчастість бою і стійкість проти вітру. Найбільш ефективна відстань стрільби з гранатомета по танках, САУ та інших цілях, які мають висоту 2 м і більше на відстані прямого пострілу, що для пострілу ПГ-7В дорівнює 330 м, ПГ – 7ВМ – 310 м.

Тактико-технічні характеристики гранатомета РПГ-7 наведені у табл. 2.6.

Таблиця 2.6

Тактико-технічні характеристики гранатомета рпг-7

Тактико-технічні характеристики	РПГ-7
Прицільна відстань, м	500
Бойова швидкострільність, пострілів за хвилину	4-6
Початкова швидкість гранати, м/с: ПГ-7В ПГ-7ВМ	120 140
Швидкість гранати в кінці повного згорання заряду реактивного двигуна(максимальна), м/с	300
Вага пострілу, кг: ПГ-7В ПГ-7ВМ	2,2 2,0
Вага гранатомету з оптичним прицілом, кг	6,3
Вага прицілу, кг	0,5
Калібр, мм: - гранатомета - пострілу	40 70
Збільшення прицілу, кратність	2,7
Поле зору прицілу, град.	1,3
Живучість ствола, пострілів	250
