II. Порядок складання автомата після неповного розбирання

1. Приєднати газову трубку зі ствольною накладкою.

2. Приєднати затвор до затворної рами.

3. Приєднати затворну раму з затвором до ствольної коробки.

4. Приєднати зворотний механізм.

5. Приэднати кришку ствольної коробки.

6. Спустити курок з бойового взводу та поставити на запобіжник.

7. Приєднати дульний гальмо-компенсатор.

8. Приєднати шомпол.

9. Вкласти пенал у гніздо приклада.

10. Приєднати магазин до автомата.

Під час складання автомата треба порівняти номери на його частинах: у кожного автомата номер на ствольній коробці має відповідати номеру на газовій трубці, затворній рамі, затворі, кришці ствольної коробки та інших частинах автомата.

2.2. Пістолет Макарова

2.2.1.Призначення, бойові властивості та загальна будова пістолета

9-міліметровий пістолет Макарова (ПМ) є особистою зброєю нападу і захисту, призначеною для ураження супротивника на невеликій відстані (рис. 2.23).

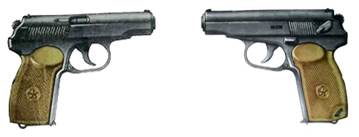

Рис. 2.23. Загальний вигляд 9-міліметрового пістолета Макарова

Вогонь з пістолета найбільш ефективний на відстані до 50 м. Убивча сила кулі зберігається до 350 м.Вогонь ведеться поодинокими пострілами.

Для стрільби з пістолета використовуються 9-міліметрові пістолетні патрони. Вагові та лінійні дані наведені в табл. 2.3.

Таблиця 2.3

Вагові та лінійні дані пм

Характеристика	Дані
Вага пістолета з магазином, г: - без патронів - спорядженого вісьма патронами	730 810
Довжина пістолета, мм	161
Висота пістолета, мм	126,75
Довжина ствола, мм	93
Калібр ствола, мм	9
Кількість нарізів	4
Місткість магазина, шт.	8
Вага патрона, г	10
Вага кулі, г	6,1
Довжина патрона, мм	25
Бойова швидкострільність, постріл/хв.	30
Початкова швидкість польоту кулі, м/с	315

Загальна будова пістолета

Пістолет складається з таких основних частин і механізмів (рис. 2.24):

- рамки зі стволом і спусковою скобою;

-затвора з ударником, викидачем та запобіжником;

- зворотної пружини;

- ударно-спускового механізму;

- рукоятки з гвинтом;

- затворної затримки;

- магазина.

До кожного пістолета додається приладдя: запасний магазин, протирка, кобура, пістолетний ремінець.

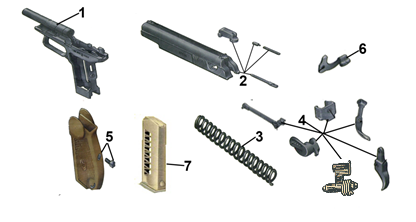

Рис. 2.24 Основні частини та механізми пістолета:

1-рамка зі стволом та спусковою скобою; 2-затвор з ударником, викидачем та запобіжником; 3-зворотна пружина; 4-частини ударно-спускового механізму;

5-рукоятка з гвинтом; 6-затворна затримка; 7-магазин.

Ствол ― призначений для направлення польоту кулі. Усередині ствол має канал з чотирма нарізами, які йдуть угору зліва направо. Нарізи призначені для надання кулі обертального руху. Проміжки між нарізами називаються полями. Відстань між двома протилежними полями (за діаметром) – калібр каналу ствола: він дорівнює 9 мм. З казенної частини канал ствола гладкий і більшого діаметра; він призначений для вміщення патрона і називається патронником.

Рамка ― призначена для з'єднання всіх частин пістолета. Рамка з основою рукоятки складає одне ціле.

Основа рукоятки ― призначена для з'єднання рукоятки, бойової пружини і для розміщення магазина. Для зменшення ваги пістолета вона має бокові вікна (праве і ліве).

Спускова скоба ― призначена для запобігання випадковому натисканню на кінець спускового гачка.

Затвор ― призначений для:

-подачі патрона з магазина в патронник;

-замикання каналу ствола під час пострілу;

-утримування гільзи (вилучення патрона);

-установлення курка на бойовий звід.

Зовні затвор має мушку та цілик для прицілювання, вікно для викидання гільзи (патрона), гніздо для викидача, насічку з обох боків для зручності відведення затвора рукою та інші гнізда, пази та виїмки.

Зсередини затвора розміщені:

-ударник – для розбиття капсуля;

-викидач – для утримування гільзи (патрона) в чашечці затвора до зустрічі з відбивачем;

-запобіжник – для забезпечення безпеки під час поводження з пістолетом.

Зворотна пружина ― призначена для повернення затвора в попереднє положення після пострілу. Крайній виток одного з кінців пружини має менший діаметр порівняно з іншими витками. Цим витком пружина під час складання пістолета надягається на ствол, щоб забезпечити її надійне утримання на стволі під час розбирання пістолета.

Ударно-спусковий механізм складається з курка, шептала з пружиною,спускової тяги з важелем взводу, спускового гачка, бойової пружини та засувки бойової пружини. (Рис. 2.25)

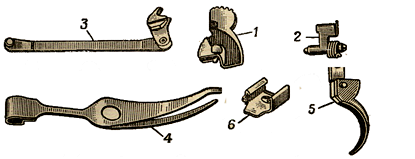

Рис. 2.25 Ударно-спусковий механізм

1. Курок – для завдання удару по ударнику;

2. Шептало з пружиною – для утримання курка на бойовому та запобіжному зводі;

3. Спускова тяга з важелем зводу – для спускання курка з бойового зводу та зведення курка під час натискання на хвіст спускового гачка;

4. Бойова пружина – для приведення в дію курка, важеля зводу а спускової тяги;

5. Спусковий гачок – для спускання курка бойового зводу та зведення курка під час стрільби самозводом;

6. Засувка бойової пружини – для кріплення бойової пружини на основі рукоятки.

Рукоятка з гвинтом ― прикриває бойові вікна і задню стінку основи рукоятки та призначена для зручності тримання пістолета в руці. Держак виготовлений з пластмаси.

Затворна затримка ― утримує затвор в задньому положенні після використання всіх патронів з магазина.

Магазин ― призначений для розміщення восьми патронів.

9 - міліметровий пістолетний патрон складається з гільзи, капсуля, порохового заряду і кулі (рис. 2.26).

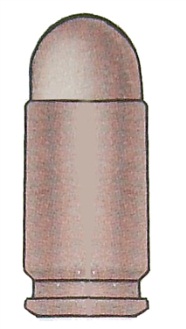

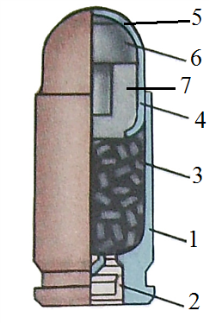

Рис. 2.26. Загальний вигляд

9-міліметрового пістолетного патрона і його будова:

1 – гільза; 2 – капсуль; 3 – пороховий заряд; 4 – куля; 5 – біметалева оболонка; 6 – сталеве осердя; 7 – свинцева оболонка.

Куля – складається з біметалевої (плакированої) оболонки, в яку впресоване сталеве осердя. Між кулею та сталевим осердям є свенцева оболонка.
