Загальна будова
Автомат (кулемет) складається з таких основних частин та механізмів (рис. 2.9):
ствола зі ствольною коробкою, прицільним пристроєм, прикладом та пістолетною рукояткою;
кришки ствольної коробки;
затворної рами з газовим поршнем;
затвора;
зворотного механізму;
газової трубки зі ствольною накладкою;
ударно-спускового механізму;
цівки;
магазина.
Крім того, в автомата є дуловий гальмо-компенсатор і штик-ніж, а в кулемета – полум’ягасник і сошка.
Рис.2.9. Основні частини та механізми автомата АК74:
1–ствол зі ствольною коробкою, з ударно спусковім механізмом, прицільним пристроєм, прикладом та пістолетною рукояткою; 2–дуловий гальмо-компенсатор; 3–кришка ствольної коробки ; 4–затворна рама з газовим поршнем; 5–затвор; 6–зворотний механізм; 7–газова трубка зі ствольною накладкою; 8–цівка; 9–магазин; 10–штик-ніж; 11–шомпол; 12–пенал для приладдя
У комплект автомата (кулемета) входять: приладдя, ремінь та сумка (у кулемета дві сумки). У комплект автомата (кулемета) зі складаним прикладом, крім того, входить чохол для автомата (кулемета) з кишенею для магазина. У комплект автомата (кулемета) з нічним прицілом входить також НСПУ.
Автоматична дія автомата (кулемета) базується на використанні енергії порохових газів, відведених з каналу ствола в газову камеру.
Принцип дії автомата
Рис. 2.10 Принцип дії автомата
Під час пострілу частина порохових газів, які рухаються за кулею, прямують через отвір у стволі в газову камеру, тиснуть на передню стінку газового поршня і відкидають поршень та затворну раму з затвором у крайнє заднє положення.
При відході затворної рами назад, затвор відкриває канал ствола, вилучає гільзу з патронника і викидає її назовні. При цьому затворна рама стискує зворотну пружину і зводить курок (ставить його на бойовий звод автоспускання).
У попереднє положення затворна рама з затвором повертається під дією зворотного механізму, затвор при цьому досилає черговий патрон з магазина в патронник і закриває канал ствола. Якщо запобіжник встановлений на автоматичний вогонь, то постріли будуть продовжуватися, доки натиснутий спусковий гачок і є патрони в магазині. Якщо ж запобіжник встановлений на поодинокий вогонь (нижнє положення запобіжника), то під час натискання на спусковий гачок відбудеться тільки один постріл; для здійснення наступного пострілу необхідно відпустити спусковий гачок і знову натиснути на нього.
2.1.2. Призначення і будова основних частин та механізмів автомата
Ствол ― призначений для направлення польоту кулі. У середині ствол має чотири нарізи, які в’ються зліва вгору направо. Нарізи призначені для надання кулі обертального руху.
Основними частинами ствола є: патронник, газова камера, колодка прицілу, сполучна муфта. Зовні ствол має основу мушки з різьбою для нагвинчуння дулового гальмо – компенсатора.
Дуловий гальмо - компенсатор - служить для підвищення густоти бою та зменшення енергії відбою.
У казенній частині ствола канал гладкий і зроблений за формою гільзи; ця частина каналу призначена для розміщення патрона і називається патронником.
Ствольна коробка―призначена для з’єднання частин і механізмів автомата, для забезпечення закривання каналу ствола затвором та запирання затвора. У ствольній коробці розміщується ударно-спусковий механізм. Зверху коробка закривається кришкою.
Кришка ствольної коробки―запобігає забрудненню частин і механізмів автомата, розміщених у ствольній коробці.
Прицільний пристрій призначений для наведення автомата під час стрільби по цілях на різні відстані. Він складається з прицілу та мушки.
Приклад та пістолетна―рукоятка забезпечують зручне використання автомата.
Затворна рама― з газовим поршнем призначена для приведення в дію затвора та ударно-спускового механізму.
Затвор призначений―для надсилання патрона в патронник, закривання каналу ствола, розбивання капсуля ударником, який міститься в затворі, і вилучення гільзи з патронника.
Зворотний механізм―призначений для повернення затворної рами з затвором у попереднє положення (рис. 2.11).
Газова трубка зі ствольною накладкою. Газова трубка ― призначена для направлення руху газового поршня, а ствольна накладка – для захисту рук від опіків під час стрільби.
Ударно-спусковий механізм ― призначений для спуску курка з бойового зводу, або зводу автоспуску, нанесення удару по ударнику, забезпечення ведення вогню (автоматичного або поодинокого), припинення стрільби, для запобігання пострілів при незачиненому затворі і для установлення автомата на запобіжник.

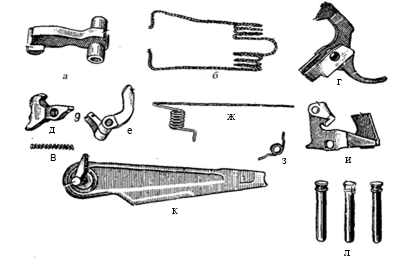

Рис. 2.11. Частини ударно-спускового механізму:
а – курок; б – бойова пружина; в – пружина шептала одиничного вогню; г – спусковий гачок; д – шептало одиничного вогню; е- автоспуск; ж – пружина автоспуску;
з – пружина уповільнювача курка; и – уповільнювач курка; ж – перевідник; л – осі;
Цівка ― призначена для зручності дії і для запобігання опіків рук автоматника.
Магазин ― призначений для розміщення патронів і подачі їх у ствольну коробку. На задній стінці корпуса магазина знизу розміщений контрольний отвір для визначення повноти спорядження магазина патронами.
Штик-ніж ― служить для ураження противника в рукопашному бою. Також може використовуватися як ніж, пилка (для розпилювання металу) і ножиці (у парі з піхвами) для різання дроту.
Піхви ― служать для того, щоб носити штик-ніж на поясному ремні.
Приладдя призначене для розбирання, складання частин, змащування автомата (кулемета) та прискореного спорядження магазина.
До приладдя належать: шомпол, протирка, йоржик, викрутка, вибивка, пенал, маслянка, обойма та з’єднувач.
