Викреслювання структурних схем та їхнє застосування

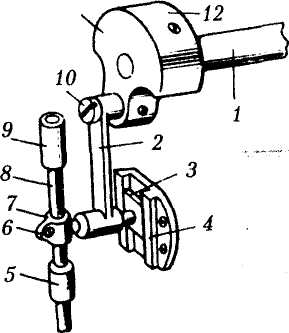

Розглянемо структурну схему кривошипно-шатунного механізму, зображеному поряд із конструктивною схемою цього механізму

В икреслювати схеми починають завжди з провідної ланки. Спочатку викреслюють головний вал 1, умовно зображають втулку 12. Потім викреслюють кривошип 11. Паралельно осі вала 1 зображують палець 10, закріплений на кривошипі 11. На пальці паралельно осі головного вала

структурна схема

Нижня головка шатуна 2, одягнена на палець поводка 7, розташовується паралельно осі головного вала. Викреслюють поводок 7 і голковод 8 паралельно осі стрижня шатуна 2. Справа на пальці поводка 7 зображують повзун 3, його вертикальні стінки та направляючу 4 викреслюють паралельно голководу 8. А горизонтальні стінки — паралельно кривошипу 11. Умовно зображують втулки 5, 9, стягуючий гвинт 6, який кріпить голковод 8 у поводку 7.

Види механічних передач руху.

Розглянемо деталі, які використовуються для передачі обертового руху.

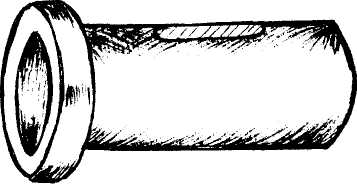

Для підтримування осі та стрижнів валів, які обертаються, у машинах застосовують підшипники ковзання (втулки).

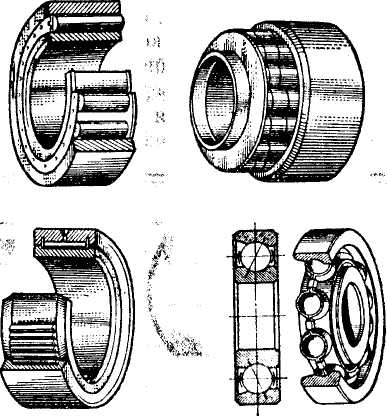

Для підтримування валів, які обертаються з великою швидкістю, а також для зменшення тертя між деталями застосовують підшипники кочення (голкові, роликові та кулькові підшипники).

Зубчасті передачі руху

у сучасному машинобудуванні найрозповсюдженішим типом механічних передач руху є зубчасті. Зубчасті передачі призначені для передачі руху з відповідною зміною кутової швидкості за величиною та напрямком. У цих передачах рух передається за допомогою зчеплення пар зубчастих коліс. Менші з зубчастих коліс пари зчеплення називаються шестернею, а більші — колесом. Термін «зубчасте колесо» відноситься як до шестерні, так і до колеса.

Зубчасті передачі руху застосовуються тоді, коли вали між собою паралельні або перпендикулярні та розташовані на мінімальній відстані.

На рис. 111 зображені різновиди зубчастих передач руху. Як-Що напрямок обертання руху одного з валів необхідно змінити на протилежний, то застосовують зубчасті шестерні з зовнішнім

зчепленням (див. рис. 111 а, б, в, д, є, є, ж), а якщо напрям_ок руху валів не змінюється, тоді застосовують шестерні з внутрішнім зчепленням (див. рис. 111г).

Далі розглянемо кожний з видів зубчастих передач руху докладніше.

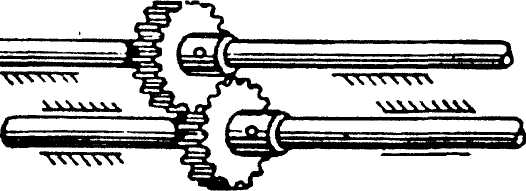

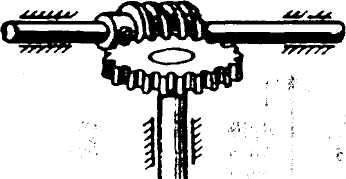

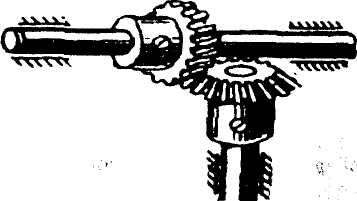

Циліндрична прямозубчаста передача із зовнішнім зчепленням зображена на рис. 112. Циліндричну косозубчасту передачу із зовнішнім зчепленням бачимо на рис. 113. Циліндрична прямозубчаста передача із внутрішнім зчепленням представлена на рис. 114. На рис. 115 зображена конічна косозубчаста передача, яка застосовується, коли вали взаємно перпендикулярні. Черв'ячна передача руху представлена на рис. 116.

Зубчасті передачі надійні у роботі в широкому діапазоні навантажень і швидкостей, компактні, довговічні, мають високий ККД (0,96—0,99). Зубчасті передачі позитивно відрізняють також порівняно невеликі навантаження на вали та підшипники механізмів швейної машини, простота обслуговування. " Недоліками зубчастих передач вважають високі вимоги до точності виготовлення та монтажу, шум під час роботи на значних швидкостях, велика жорсткість, яка не дозволяє компенсувати динамічні навантаження на механізми.

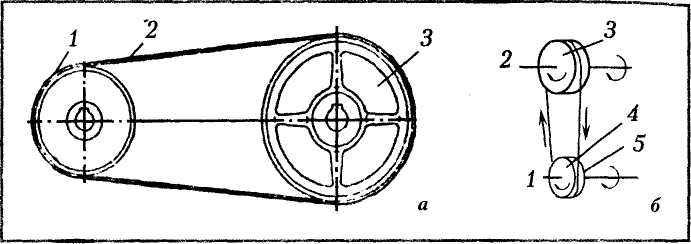

Крім зубчастих передач існують також пасові передачі руху Пасові передачі руху відносяться до передач тертям з гнучким зв'язком. Пасові передачі складаються найчастіше з двох шківів 1, 3, з'єднаних гнучким пасом 2, одягнутим на шківи з натягом (рис. 117 а).

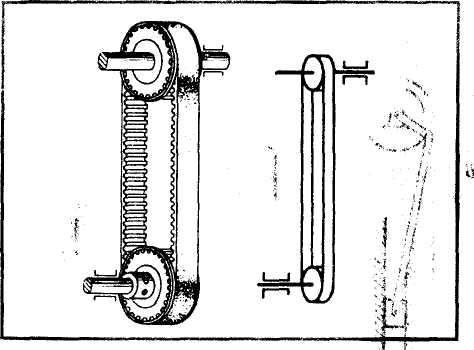

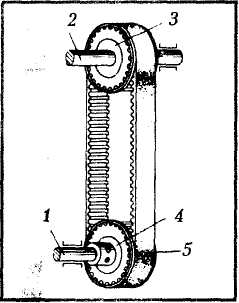

Пасові передачі складаються з двох валів 1, 2, на яких жорстко закріплені шківи 3, 4 (рис. 117 б) або зубчасті барабани 3, 4 (рис. 118). Пас 5 може бути круглим (див. рис. 117 б), шюскозуб-частим (див. рис. 118). У швейних машинах застосовуються пасові передачі переважно такого типу.

Рис. 117

Як правило, пасові передачі руху застосовуються тоді, коли вали паралельні й розташовані на максимальній відстані.

Перевагами пасових передач вважають хороші амортизаційні властивості, безшумність, здатність бути запобіжною ланкою при випадкових перевантаженнях. Пасові передачі відрізняють також простота конструкції, зменшені вимоги до точності виготовлення та монтажу, менша початкова вартість. Завдяки пасовим передачам можна передавати обертання на великих відстанях між валами та здійснювати безступеневе регулювання швидкості.

Але пасовим передачам притаманні й недоліки. Порівняно із зубчастими передачами

руху пасові передачі мають великі габарити, менший ККД, меншу довговічність, більші експлуатаційні витрати.

" У пасових передачах нестала передавальна кількість руху (обертів) через ковзання паса по поверхні шківа.

Правильний натяг паса — основна умова ефективної роботи пасової передачі руху.

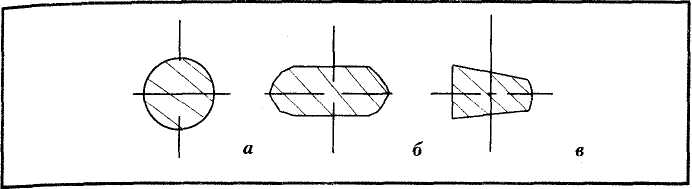

Пас у поперечному перерізі може бути круглий (рис. 119 а), плоский (рис. 119 б), клиноподібний (рис. 119 в), плоскозубчастий (рис. 120).Передача має назву залежно від форми паса.

Механізми для передачі таперетворення руху

Кривошипно-шатунний механізм.

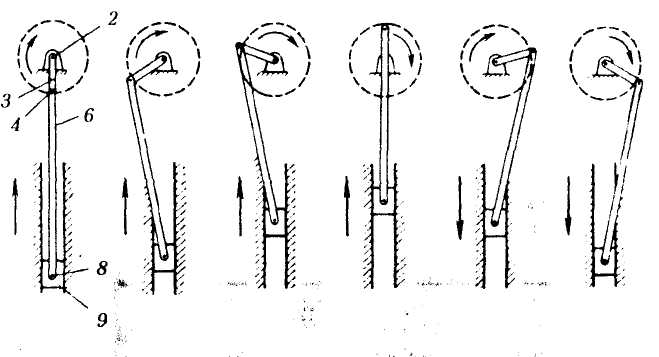

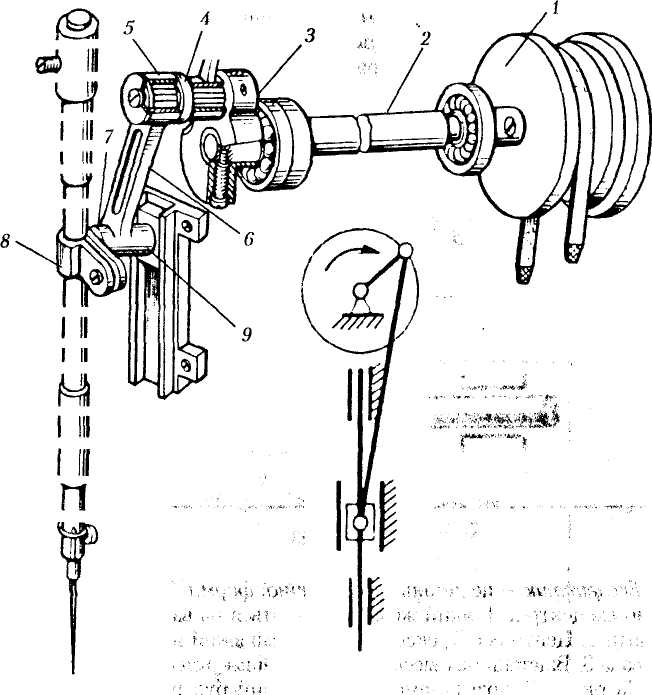

Для перетворення обертового руху на прямолінійній зворотно-поступальний рух у швейних машинах застосовується кривошипно-шатунний механізм (КШМ). Він складається з кривошипа 3 (рис. 121, 122), закріпленого на лівому кінці вала 2, і здійснює разом з ним обертовий рух. На палець 4 кривошипа З одягенена верхня головка 5 шатуна 6. В отвір нижньої головки 7 шатуна 6 установлений палець поводка 10. Правші кінець пальця поводка 8 жорстко з'єднаний з повзуном 9.

Махове колесо 1, головний вал 2, кривошип 3 та палець 4 жорстко з'єднані між собою і виконують один вид руху — обертовий.

Головки шатуна з'єднані не жорстко з пальцем кривошипа та пальцем поводка, які мають різні траєкторії руху в різних площинах. Внаслідок цього шатун 6 є основним елементом в процесі перетворення руху з одного виду в інший. Оскільки поводок 8 та повзун 9 з'єднані пальцем, на який одягнена нижня головка шатуна 6, виконують зворотно-поступальїшй рух у вертикальній плошипі, то будь-яка інша деталь, з'єднана з поводком, теж виконуватиме такий самий зворотно-поступальний прямолінійний рух. У 7іаному разі такою деталлю є голковод 12 (див. рис. 122 а, б). У голковод закріплюють голку, яка має потрібну траєкторію руху.

Ексцентриковий механізм.

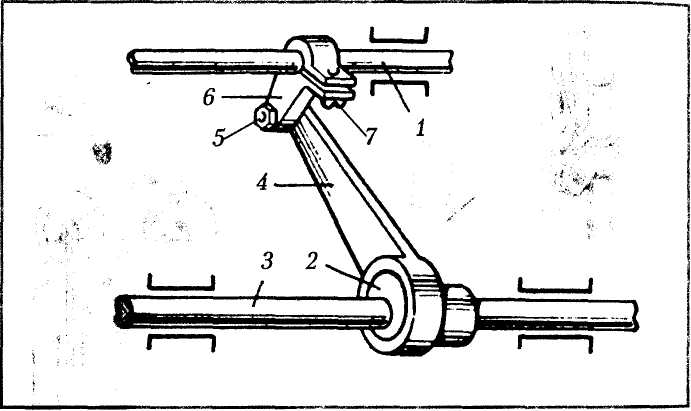

Для перетворення обертового руху на коливальний у швейних машинах застосовують ексцентриковий механізм або ексцентрикову передачу (див. таблицю-довідник 18). Ексцентрикова передача складається з ексцентрика 2, який закріплений на валу З гвинтом, головка шатуна 4 одягнена на ексцентрик. Друга головка шатуна з'єднана з коромислом 6 шарнірним гвинтом 5, коромисло 6 закріплене на валу 1 за допомогою стягуючого гвинта 7. Коромисло 6 може бути вилите разом з валом 1 (рис. 123).

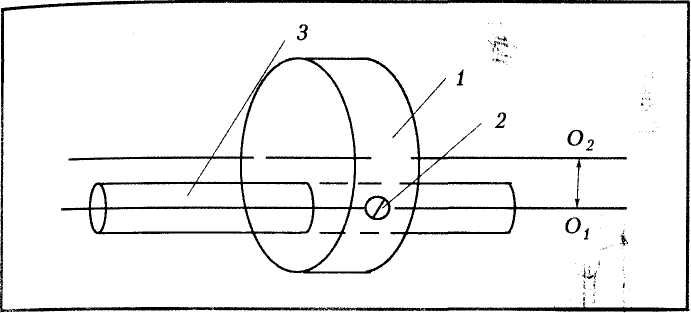

Вал 2 обертається за годинниковою стрілкою. Оскільки ексцентрик 1 жорстко закріплений на валу, він також виконує обертовий рух. При обертанні потовщена ділянка 3, утворена за рахунок ексцентрика, переміщується по колу. Головка 7 шатуна З відхилятиметься вправо І, вниз II, вліво III, угору IV (римськими цифрами визначено напрямок відхилення). Нижня головка шатуна з'єднана з коромислом 5 шарнірним гвинтом 6. Внаслідок дії ексцентрика 2 шатун 3 виконує коливальний рух і передає цей рух через коромисло 5 на вал 4. Таким чином обертовий рух перетворюється на коливальний за допомогою ексцентрикової передачі.

Ексцентриковий механізм застосовують також для перетворення руху з обертового на прямолінійний зворотно-поступальний рух в певних механізмах швейної машини.
