Расчет ригеля на действие поперечной силы.
На действие поперечной силы рассчитываются сечения ригеля, наклонные к его продольной оси.
Расчет производим на поперечную силу на средних опорах:
По приложению из условий сварки устанавливаем: диаметр d=8 мм и общую площадь АSW = 1,01см2 поперечных стержней, число стержней n=2 , коэффициент условий работы γS2 =0,9.
По конструктивным соображениям устанавливаем шаг поперечных стержней s=20 см.

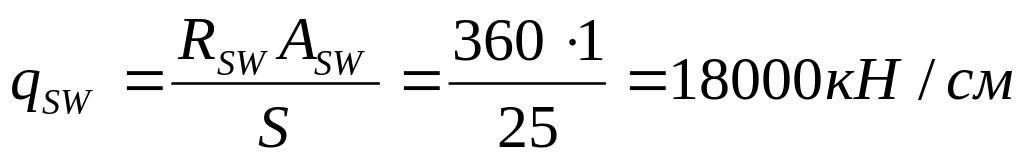

Расчетное сопротивление RSW =400 МПА, с учетом γS2 , RSW = γS2 RSW=360МПа.

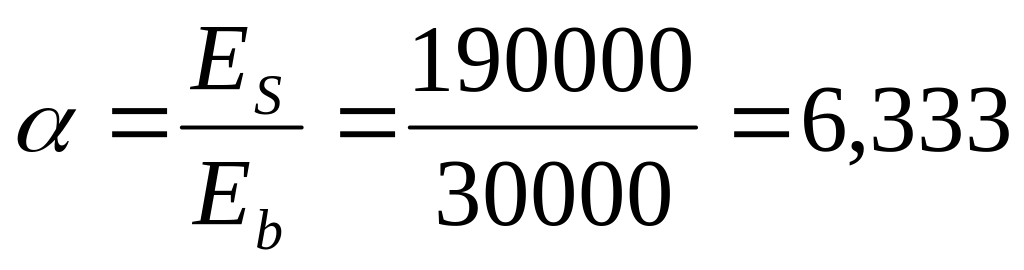

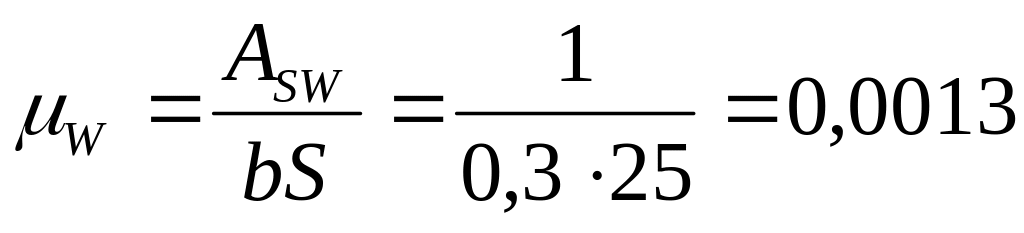

Проверим прочность бетона на сжатие на участке между трещинами по условию:
трещины образуются.
Для тяжелого бетона φb2 =2
L/4=175
C>L/4 принимаем С=L/4=1,75
2h0 =13
C0 < h0
Принимаю С0 = h0 =65см.

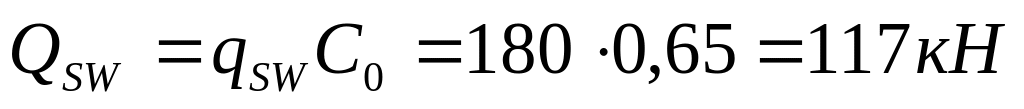

Проверим соблюдение условия прочности:
- условие соблюдается.
Определение мест обрыва стержней.
Площадь сечения рабочей арматуры принимается по максимальным изгибающим моментам в расчетных сечениях: в пролете и на опоре. По мере удаления от этих сечений ординаты эпюры изгибающих моментов уменьшаются, и следовательно, может быть уменьшена площадь сечения арматуры. Поэтому в целях экономии стали часть продольной арматуры (не более 50% расчетной площади) может не доводиться до опор, а обрываться в пролете там, где она уже не требуется согласно расчету прочности элемента на действие изгибающего момента.
Вычислим фактические изгибающие моменты, которые могут воспринять поперечные сечения со всей поставленной арматурой и оставшейся после обрыва:
Продольная арматура.
4 стержня диаметром 28 мм и площадью Аs =24,63
x – высота сжатой зоны бетона
2 стержня диаметром 28 мм и площадью Аs=12,32
4 стержня диаметром 25 мм и площадью Аs=19,63
2 стержня диаметром 25 мм и площадью Аs=9,82
Монтажная арматура
2 стержня диаметром 16 мм и площадью As=4,02
1 стержень диаметром 16 мм и площадью As=2,01

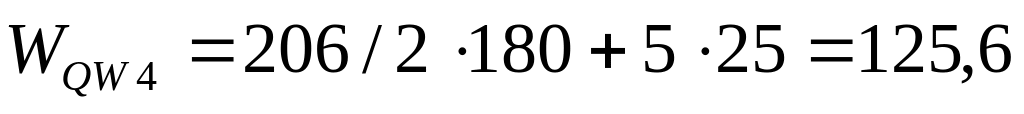

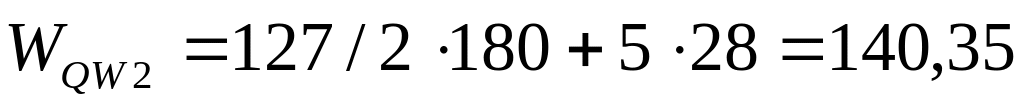

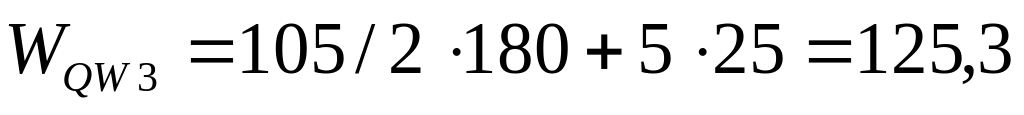

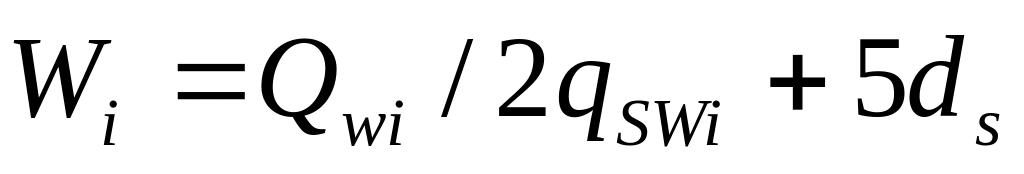

Определим длины W1,W2,W3,W4 на которые надо завести обрываемые стержни за места теоретического обрыва:
Qwi – поперечная сила в сечении, соответствующем месту теоретического обрыва стержней. Она может быть определена по эпюре Q из подобия треугольников или графически
qsw – предельная поперечная сила, воспринимаемая поперечными стержнями на участке заделки обрываемого стержня. qsw=180кНм.
Конструирование ригеля.
Продольную рабочую арматуру располагают в соответствии с эпюрой изгибающих моментов у растянутой грани ригеля с соблюдением необходимой толщины защитного слоя. Эта арматура должна воспринимать растягивающие усилия, вызванные изгибающими моментами. Поперечные силы воспринимаются бетоном и поперечной арматурой (хомутами). Продольную рабочую, монтажную и поперечную арматуру объединяют в сварные каркасы. Плоские сварные каркасы объединяют в пространственный каркас с помощью горизонтальных поперечных стержней, устанавливаемых через 1-1,5 м.
