1. Исходные данные.
- Ширина здания в осях – 21м
- Длина здания в осях – 72 м
- Количество этажей – 4
- Высота этажа (от пола до пола) – 4,4 м
- Тип панели – ребристая
- Нормативная длительно действующая
полезная нагрузка – 10 кН/м2
- Вес пола – 0,5 кН/см2
- Нормативная полезная
кратковременная нагрузка – 0,5 кН/м2
- Класс арматурной стали:
для изгибаемых элементов - АТ -VI
для колонн – А-III
Варианты конструктивно-компановочного решения перекрытия.
Многоэтажное производственное здание может быть запроектировано с полным железобетонным каркасом и самонесущими стенами или неполным железобетонным каркасом и несущими стенами. В первом случае нагрузка от перекрытий передается на железобетонный каркас, во втором – н акаркас и наружные стены.
В зданиях с неполным каркасом крайними опорами для ригелей служат стены, промежуточными опорами – колонны. В зданиях с полным каркасом ригели опираются только на колонны. Рекомендуется принимать при нормативно длительно действующей нагрузке, равной 13кН/м2 и более, здание с полным железобетонным каркасом. В данном случае при нормативно длительно действующей нагрузке равной 10 кН/м2 принимаю здание с неполным железобетонным каркасом и несущими стенами.
Расстояния между осями колонн в продольном и поперечном напрвлении рекомендуется принимать равным 5,6 или 7м. Эти размеры предопределены длиной и шириной здания в осях по заданию (72 х 21 м). Принимаю сетку колонн 6х7 м.
В многоэтажных зданиях небольшой ширины предпочтительным является поперечное расположение ригелей, так как обеспечивает большую жесткость здания. Принимаю 1-й вариант перекрытия здания.
Расчет плиты перекрытия.
Высота поперечного сечения плит при пролетах 5-7 м может быть принята в пределах 25-35 см, т.е. не менее 1/20 пролета. При пролете 6м принимаю высоту поперечного сечения плиты перекрытия 35 см. Ширина ребер и простенков между пустотами должна быть достаточной для обеспечения прочности плиты по наклонным сечениям и для размещения арматурных каркасов. Ширина ребер принимается не менее 30-35 мм в пустотных плитах и не менее 65-80 мм в ребристых плитах. Принимаю ширину ребра 70 мм. Толщина полок плит принимается в ребристых плитах, имеющих расстояние между ребрами больше одного метра – 50-60 мм.
Принимаю толщину полки 50 мм. Ширина ребра таврового сечения для ребристой плиты принимается равной сумме толщин двух ее ребер. Принимаю ширину ребра 140 мм.

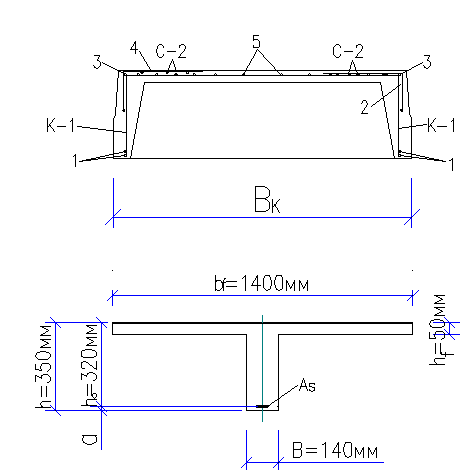

Ребристая плита армируется двумя одинаковыми каркасами К-1 в ребрах и двумя сетками С-1 и С-2 в полке плиты (см. рис.1).
Каркасы и сетки, как правило, сварные. В каркасы объединяются: рабочая продольная арматура 1, устанавливаемая по расчету плиты на действие изгибающего момента, возникающего при эксплуатации; поперечная арматура 2, устанавливаемая по расчету плиты на действие поперечной силы, и монтажная продольная арматура 3, устанавливаемая по расчету плиты на действие изгибающего момента, возникающего при ее подъеме и монтаже.
В сетки объединяются арматура, устанавливаемая по расчету верхней полки плиты на местный изгиб 4 и распределительная арматура 5, устанавливаемая без расчета.
Для выполнения расчетов фактическое поперечное сечение плиты заменяют расчетным, несколько упрощенным, учитывающим предпосылки расчетов по первой и второй группам предельных состояний.
Рис.1
