1.5.6 Роторные овощерезательные машины.

Особенность таких овощерезательных машин в том, что ножи в процессе резания остаются неподвижными, а продукт перемещается вращающимся ротором с лопастями.

Роторная овощерезательная машина МРО 400 – 1000 (рисунок 1.4.10.), производительность при нарезке сырых овощей Q = 600 ÷ 3500 кг/ч) состоит из: загрузочной воронки 5; рабочей камеры 8; выходного вала 1; разгрузочного канала 2; ножевого блока 3; фиксатора 6; диска 9 с лопастями 7; корпуса 11; защелки 10; привода (электродвигатель 12; клиноременная передача 13).

Принцип работы. Продукт через загрузочную воронку поступает в рабочую камеру, где он захватывается рабочими лопастями ротора и подается к неподвижным ножам. При этом продукт под действием центробежной силы и лопастями прижимается к внутренней стенке рабочей камеры, скользит по ней и надвигается на неподвижные ножи. При нарезке ломтиками выступающий над поверхностью рабочей камеры нож за каждый оборот отрезает от продукта слой, равный толщине ломтика. При нарезке брусочками, соломкой слой продукта вначале надрезается ножевой гребенкой, а затем отрезается ножом, расположенным перпендикулярно ножам ножевой гребенки. Отрезанные частицы продукта поступают вначале в разгрузочный канал, а затем в разгрузочное устройство машины.

Рисунок 1.4.10 Принципиальная схема роторной овощерезательной машины МРО 400-1000.

1.5.7 Пуансонные овощерезательные машины.

В основу конструкции пуансонного овощерезательного механизма заложен принцип штампования. Нарезка овощей осуществляется путем продавливания продукта пуансонным толкателем через неподвижную ножевую решетку, выполняющую роль матрицы. Пуансонный механизм входит в комплект сменных механизмов универсальной кухонной машины.

Пуансонный сменный механизм МС 28-100 (рисунок 4.10, производительность Q до 10 кг/ч) предназначен для нарезки сырых овощей брусочками, дольками и др.

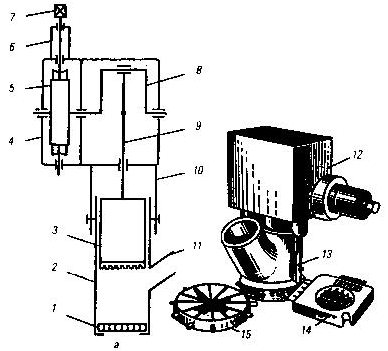

Рисунок 1.4.11 Механизм для нарезки сырых овощей МС28-100.

Устройство. Механизм состоит из: загрузочной воронки 11; рабочей камеры 13; корпуса 12; поршня 3 с пуансонами; ножевой решетки 1; привода (червячной передачи 5 и коленчатого вала 8 со штоком 9).

Принцип работы. В загрузочную воронку подают по одному клубни или корнеплоды. Когда поршень находится в верхнем положении, клубень скатывается на ножевую решетку, и при движении ползуна вниз клубень пуансонами продавливается через ячейки ножевой решетки, при этом пуансоны входят в ножевую решетку на полную ее глубину и полностью удаляют нарезанный продукт в приемную емкость.

Овощи подают 11 в цилиндр и груз – толкатель, своей тяжестью прижимает продукт к ножевой решетке. Вращающийся горизонтальный нож отрезает от продукта ломтики толщиной 4 или 6 мм и своей наклонной рабочей гранью продавливает их в ячейку ножевой решетки 1, которая нарезает ломтики в двух взаимно перпендикулярных плоскостях. При дальнейшем движении вращающегося ножа вновь отрезанные частицы продукта выталкивают из ячеек ножевой решетки нарезанные кусочки, которые через разгрузочный лоток поступают в подставленную тару. Прилипшие к нижней поверхности ножа частицы продукта очищаются закрепленными на тарелке скребком и выходят через лоток для удаления крошки.
