2..3.3 Современные электрические кабели сельской связи
Кабели линий межстанционной связи
Внедрение цифровых АТС на сельских сетях связи требует создания комплекса соединительных линий (СЛ) для взаимодействия между цифровыми и аналоговыми АТС по трактам ИКМ. Для организации больших пучков СЛ должны применяться оптические кабели (ОК) сельской связи. Допускается использование ОК общего применения.
Для организации малых пучков СЛ применяются кабели с металлическими жилами одночетверочные с гидрофобным заполнением унифицированной конструкции КСПЗП 1×4×0,9; КСПЗПБ 1×4×0,9; КСПЗПт 1×4×0,9; КСПЗПК 1×4×0,9 (ТУ 16.К71-061-89), обеспечивающие работу ЦСП ИКМ-30С со скоростью 2048 кбит/с, а также двухчетверочные кабели с гидрофобным заполнением, с экранированными группами КСПЗПБ 2×4×0,9, обладающие повышенным переходным затуханием между цепями, позволяющим функционировать цифровым системам передачи ИКМ-30СУ и ИКМ-120 с усилительной способностью до 60 дБ . Для ЦСП на скорости до 2048 кбит/с с 1987 г. промышленностью выпускаются одно- и двухчетверочные кабели КСПЗП 1×4×0,9; КСПЗПБ 1×4×0,9; КСПЗПБ 2×4×0,9 с унифицированными характеристиками.
Сердечник одно- и двухчетверочных кабелей унифицирован (см. рис2.5, рис. 2.6). Он содержит 4 медные жилы диаметром 0,9 мм, изолированные сплошным полиэтиленом радиальной толщиной 0,9 мм, скрученные в звездную четверку с шагом не более 150 мм. Поверх скрученного сердечника накладывается последовательно поясная изоляция в виде трубки из полиэтилена и экран из алюминиевой отожженной ленты – продольно или с перекрытием не менее 10%. Под экран подложена продольно медная луженая проволока диаметром 0,3...0,4 мм. Свободный объем под поясной изоляцией заполнен гидрофобным заполнителем. Поверх экрана накладывается: в небронированных кабелях КСПЗП полиэтиленовая оболочка, в бронированных кабелях КСПЗПБ – броня из стальной ленты радиальной толщиной 0,1 мм с битумным покрытием и защитный полиэтиленовый шланг.

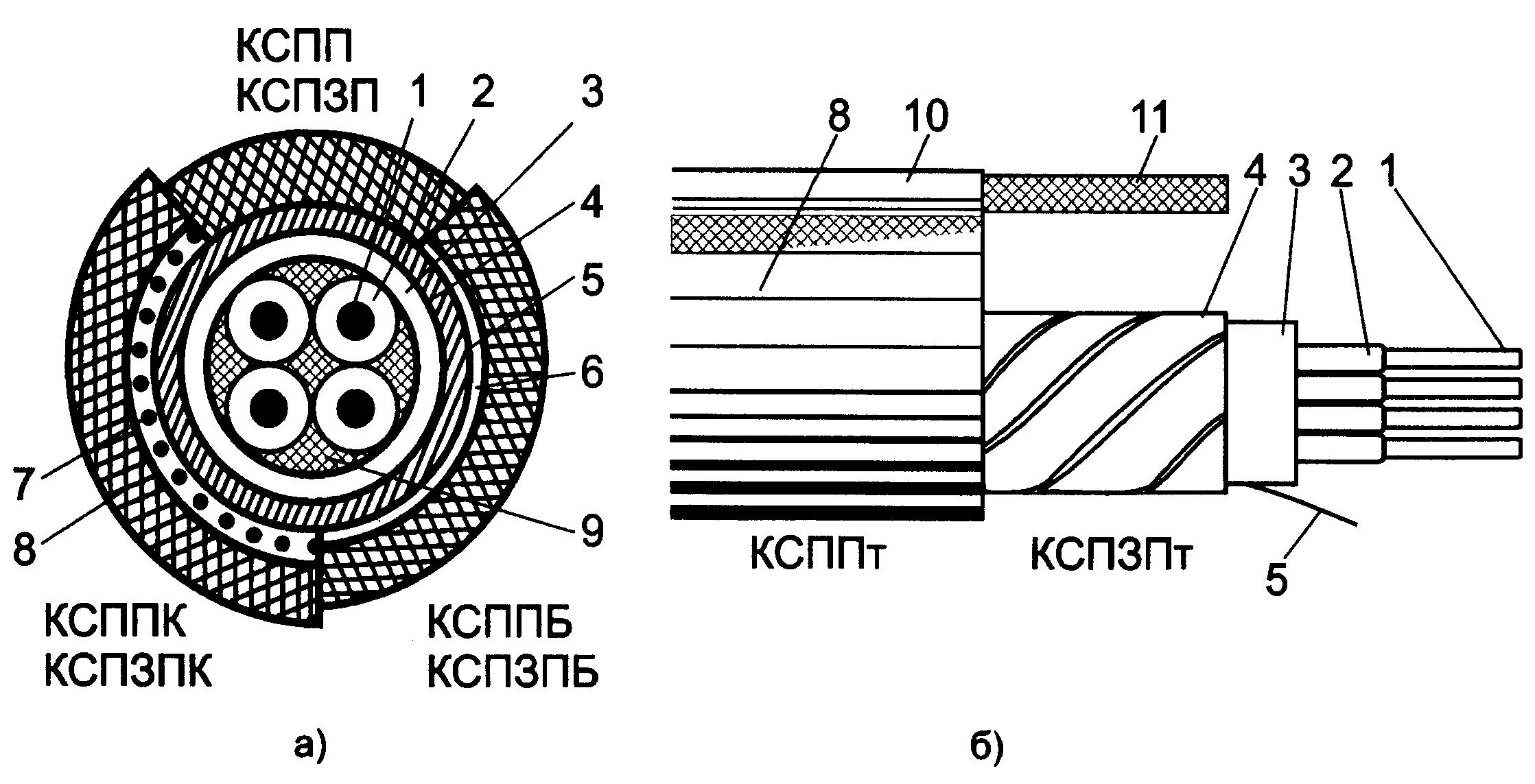

Рис. 2.5 Конструкция одночетверочных высокочастотных кабелей сельской связи типа КСПП (КСПЗП):
а) подземного; б) подвесного;1 – медная жила; 2 – изоляция; 3 – поясная изоляция; 4 – алюминиевый экран; 5 – экранная медная проволока; 6 – стальная ленточная броня; 7 – стальная проволочная броня; 8 – полиэтиленовая оболочка в небронированных или защитный шланг в бронированных конструкциях; 9 – гидрофобный заполнитель в кабеле КСПЗП; 10 – защитный шланг на несущем тросе; 11 – несущий трос

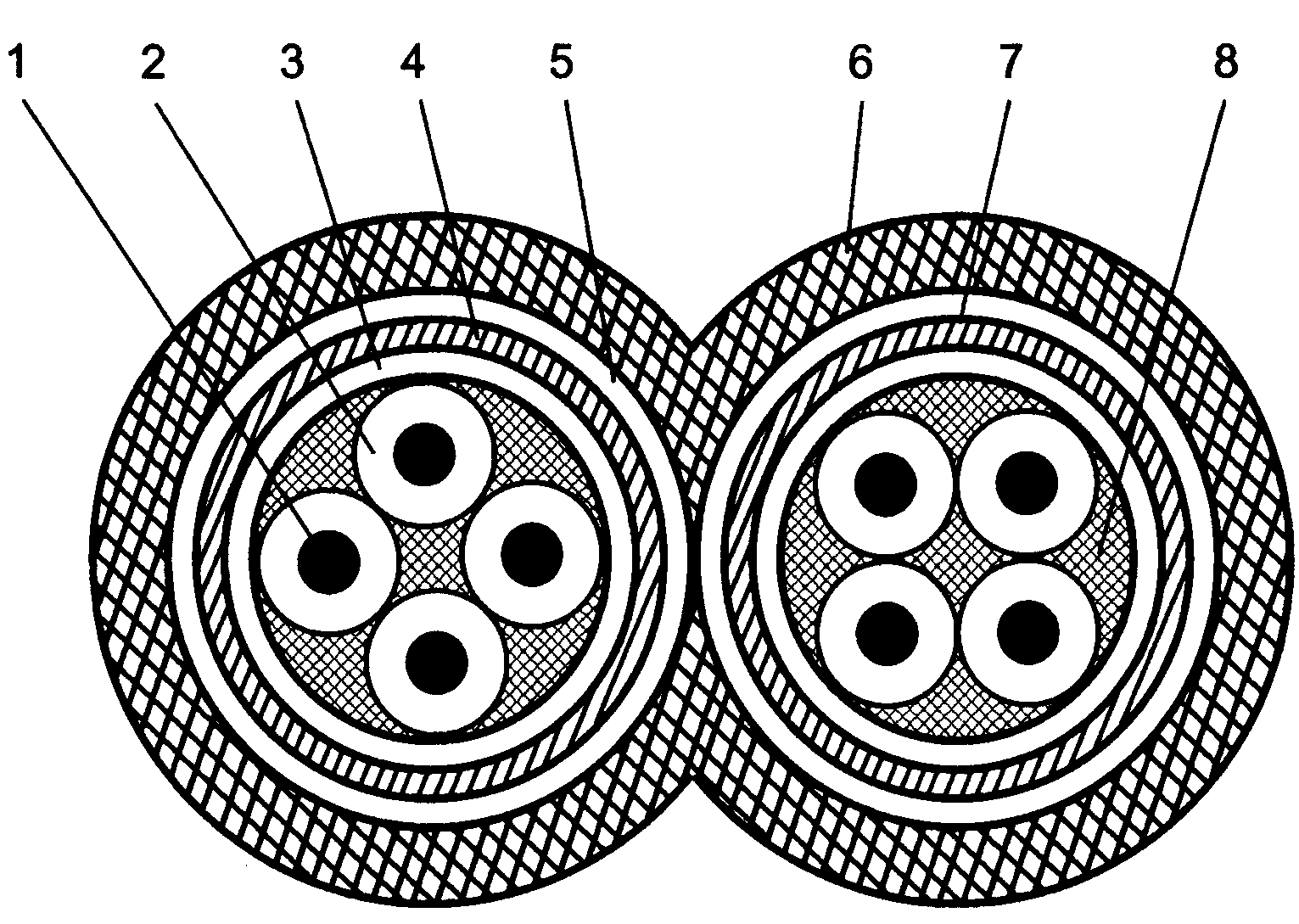

Рис. 2.6 Конструкция двухчетверочного кабеля КСПЗПБ (2×4×0,64):
1 – медная токопроводящая жила; 2 – изоляция; 3 – поясная изоляция; 4 – алюминиевый экран; 5 – стальная ленточная броня; 6 – общий защитный шланг на две четверки; 7 – экранная медная проволока; 8 – гидрофобный заполнитель
Кабели для подвески на опорах воздушных линий КСПЗПт 1×4×0,9 имеют встроенный трос, а для прокладки через водные преграды КСПЗПК 1×4×0,9 – броню из круглой стальной проволоки, защищенную полиэтиленовым шлангом.
Параметры цепей кабеля на постоянном токе должны удовлетворять следующим требованиям: сопротивление жил – не более 56,8 Ом/км, асимметрия – не более 0,5 Ом на строительную длину, рабочая емкость – 38±3 нФ/км, сопротивление изоляции каждой жилы относительно других, соединенных друг с другом и экраном, не менее 15 000 МОм·км.
Кабели абонентских линий
При построении СТС перспективные сельские АТС соединяются с оконечными устройствами физическими низкочастотными или высокочастотными цифровыми абонентскими линиями (АЛ).
Для низкочастотных линий применяются многопарные кабели с гидрофобным заполнением ТППЗ 10-100×2×0,5; 10-100×2×0,4 (ГОСТ 22498-88), малопарные кабели КТПЗБбШп 3×2×0,64; 5×2×0,64; 10×2×0,64 (ТУ 16.К71-006-87). Для линий связи между АТС и линейным блоком цифрового концентратора или мультиплексора используются одночетверочные кабели с гидрофобным заполнением КСПЗП 1×4×0,64; КСПЗП 1×4×0,9 и КСПЗПБ 1×4×0,9 по однокабельному варианту (ТУ 16.К71-007-87). Цифровые тракты между АТС и линейным блоком концентратора или мультиплексора могут быть организованы по низкочастотным кабелям типа ТППЗ и КТПЗБбШп по двухкабельному варианту.
Для внутридомовых АЛ следует применять кабели со скрученными парами ТПВ АД 1×2×0,5; 3×2×0,5; 5×2×0,5 цилиндрической конструкции и ТПВП АД 3×2×0,5 и 5×2×0,5 ленточной конструкции.
Дальнейшее развитие абонентских линий СТС должно идти по пути внедрения высоконадежных малопарных «цифровых» кабелей с экранированными группами, имеющих высокое переходное затухание и создающих предпосылки для разработки трактов ИКМ с повышенной усилительной способностью. Это позволяет увеличить длину регенерационного участка.
Следующий этап развития СТС – создание широкополосной сети оптических кабелей, обеспечивающих услуги сетей доступа. Конфигурация линейных сооружений должна совпадать с построением существующей сети сельской связи. Для организации линий связи могут быть использованы типовые конструкции оптических кабелей.
Многопарные кабели местной связи с гидрофобным заполнением типа ТППЗ выпускались отечественной промышленностью по ГОСТ 22498-88 с числом пар 10...100, с медными жилами диаметром 0,4; 0,5 мм, изолированными сплошным полиэтиленом. Группа пар, скрученная в пучок, экранируется тонкой алюминиевой (или алюмо-полиэтиленовой) фольгой, поверх которой размещается защитная полиэтиленовая оболочка. Кабель предназначен для использования в низкочастотном диапазоне.
Электрические характеристики кабеля ТППЗ: сопротивление токопроводящей жилы диаметром 0,4 и 0,5 мм по постоянному току 139±9 и 90±6 Ом/км соответственно; электрическая рабочая емкость – не более 50 нФ/км; сопротивление изоляции жил относительно экрана – не менее 5000 МОм·км. Коэффициент затухания на частоте 1000 Гц – 1,63 и 1,3 дБ/км соответственно; переходное затухание между цепями на ближнем конце не менее 69,5 дБ. С 1 июля 2000 года кабели изготовляются по ГОСТ Р 51 1311-99.
Малопарные кабели для СТС КТПЗБбШп (рис. 2.7) выпускаются по техническим условиям ТУ 16.К71-007-87 с медными жилами диаметром 0,64 мм с полиэтиленовой изоляцией, гидрофобным заполнением, с экструдированной поясной изоляцией в виде трубки, бронированной стальной гофрированной лентой с битумным покрытием в полиэтиленовом шланге. Номенклатура кабелей КТПЗБбШп: 3×2×0,64; 5×2×0,64; 10×2×0,64.
Электрические характеристики кабеля КТПЗБбШп: сопротивление токопроводя-щей жилы постоянному току в пределах 55±3 Ом/км; сопротивление изоляции жил – не менее 5000 МОм·км; рабочая емкость 45±5 нФ/км; коэффициент затухания на частоте 1000 Гц – не более 0,9 дБ/км; переходное затухание между цепями на ближнем конце – не менее 75 дБ.

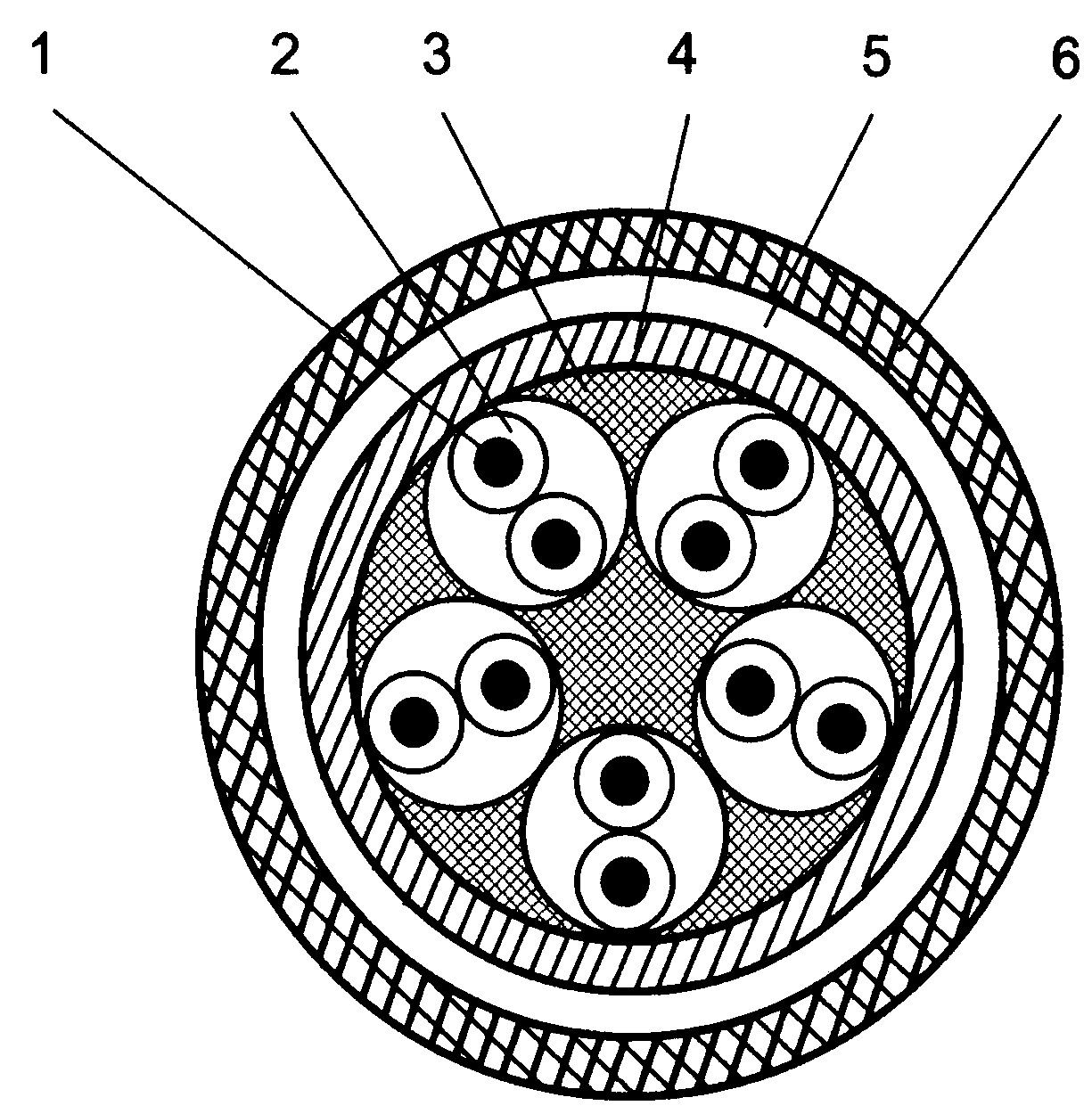

Рис. 2.7 Конструкция кабеля КТПЗБбШп (5×2×0,64):
1 – медная токопроводящая жила; 2 – полиэтиленовая изоляция жил; 3 – гидрофобный заполнитель; 4 – поясная полиэтиленовая изоляция; 5 – стальная ленточная броня с битумным покрытием; 6 – полиэтиленовая оболочка
