2.3.2 Современные электрические кабели местной связи и кабели для внутридомововой проводки

Пластмассовые низкочастотные кабели местной связи

В последнее десятилетие большое внимание уделялось совершенствованию конструкций и технологии многопарных кабелей местной связи. Появилось целое семейство новых конст­рукций кабелей с полиэтиленовой изоляцией жил и полиэтиленовой оболочкой. Значитель­но расширилась номенклатура кабелей с гидрофобным заполнением сердечника, улучши­лась технология их изготовления, обеспечивающая полную влагозащиту кабеля. Разработа­на и внедряется конструкция кабеля с пленкопористой изоляцией жил и гидрофобным за­полнением. Расширена номенклатура кабелей, обладающих пониженной горючестью, для прокладки внутри АТС и зданий.

Большое внимание уделено кабелям с различными бронепокровами для прокладки непосредственно в грунт. Предусмотрена конструкция кабелей для применения в условиях, характеризующихся повышенным электромагнитным влиянием. С 01.07.2000 г. введен в действие новый ГОСТ Р 51311-99 «Кабели телефонные с полиэтиленовой изоляцией в пластмассовой оболочке». Марки, наименование и области применения кабелей приведены в табл. 2.1, а их конструкции показаны на рисунках.

Таблица 2.1 Общие характеристики телефонных кабелей с полиэтиленовой изоляцией в пластмассовой оболочке по ГОСТ Р 51311-99

Марка

кабеля

Наименование кабеля

Преимущественная область применения

ТППэп

Кабель телефонный со сплошной полиэти­леновой изоляцией жил, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке

Для прокладки в телефонной канализа­ции, в коллекторах, шахтах, по стенам зданий и подвески на воздушных лини­ях связи

ТППэпБ

Кабель телефонный со сплошной полиэти­леновой изоляцией жил, с экраном из алю­мополимерной ленты, в полиэтиленовой оболочке, бронированный стальными лен­тами, с наружным защитным покровом

Для прокладки в грунтах всех катего­рий, не характеризующихся повышен­ной коррозионной активностью по от­ношению к стальной броне, не подвер­женных мерзлотным деформациям

ТППэпБГ

Кабель телефонный со сплошной полиэти­леновой изоляцией жил, с экраном из алю­мополимерной ленты, в полиэтиленовой оболочке, бронированный стальными лен­тами с противокоррозионным покрытием

Для прокладки в коллекторах, тонне­лях, шахтах

ТППэпБбШп

Кабель телефонный со сплошной полиэти­леновой изоляцией жил, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке, бронированный стальными лен­тами, с наружным защитным шлангом из полиэтилена

Для прокладки в грунтах всех катего­рий (кроме механизированной – в скальных грунтах), не подверженных мерзлотным деформациям

СТПАППБГ

Тот же, бронированный двумя стальными лентами с противокоррозионным покры­тием

Для прокладки в коллекторах, тоннелях, в условиях, характеризующихся повы­шенным электромагнитным влиянием

СТПАПБП

Кабель специальный телефонный со сплошной полиэтиленовой изоляцией жил, в алюминиевой и полиэтиленовой оболочках, бронированный двумя сталь­ными лентами, с наружным защитным шлангом из полиэтилена

Для прокладки в грунтах всех катего­рий (кроме механизированной – в скаль­ных грунтах), не подверженных мерз­лотным деформациям, в условиях, ха­рактеризующихся повышенным элек­тромагнитным влиянием

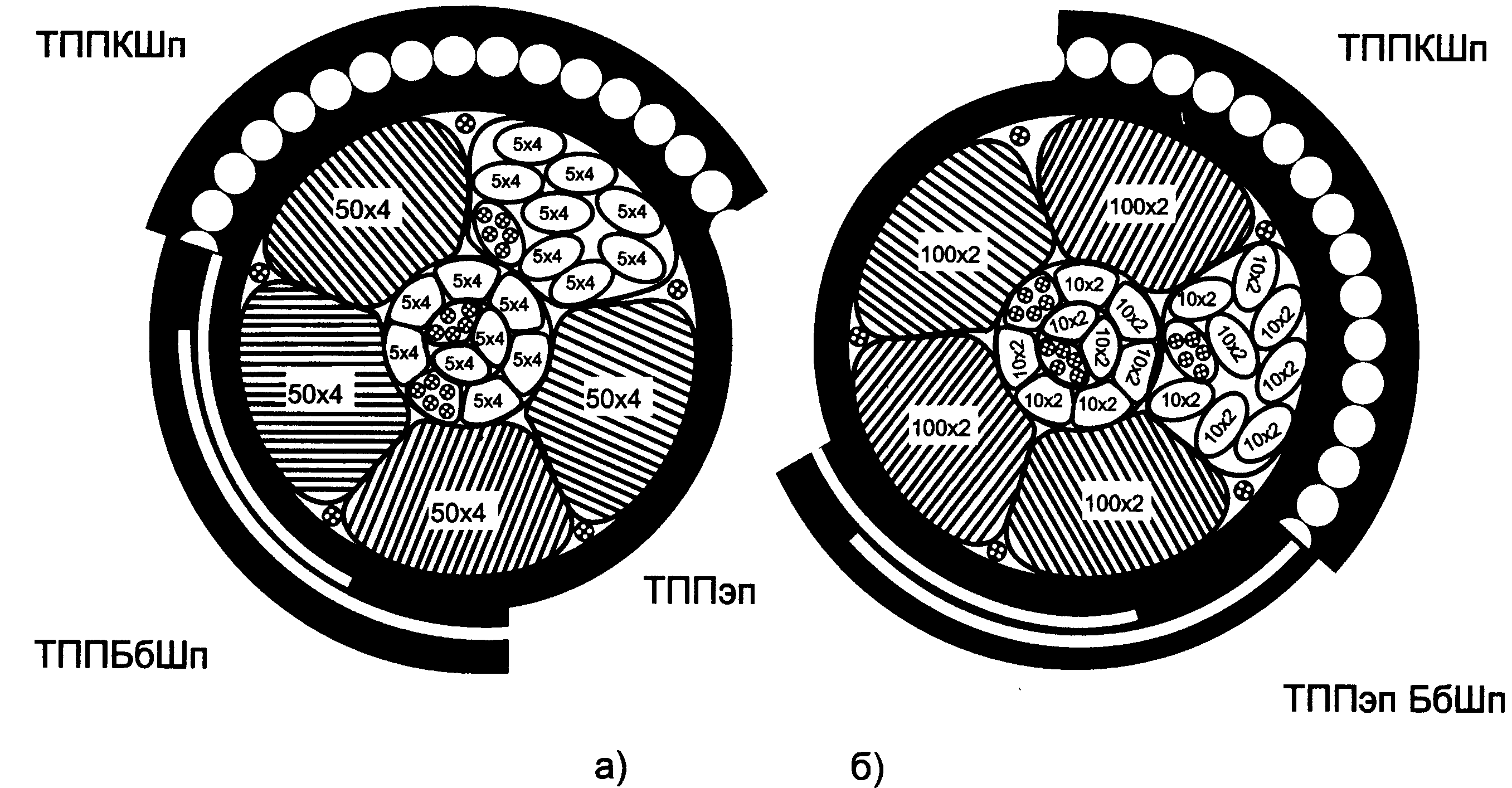

Рис. 2.3 Поперечное сечение кабелей:

а) марки ТПП 300×4×0,5; б) ТПП 600×2×0,5

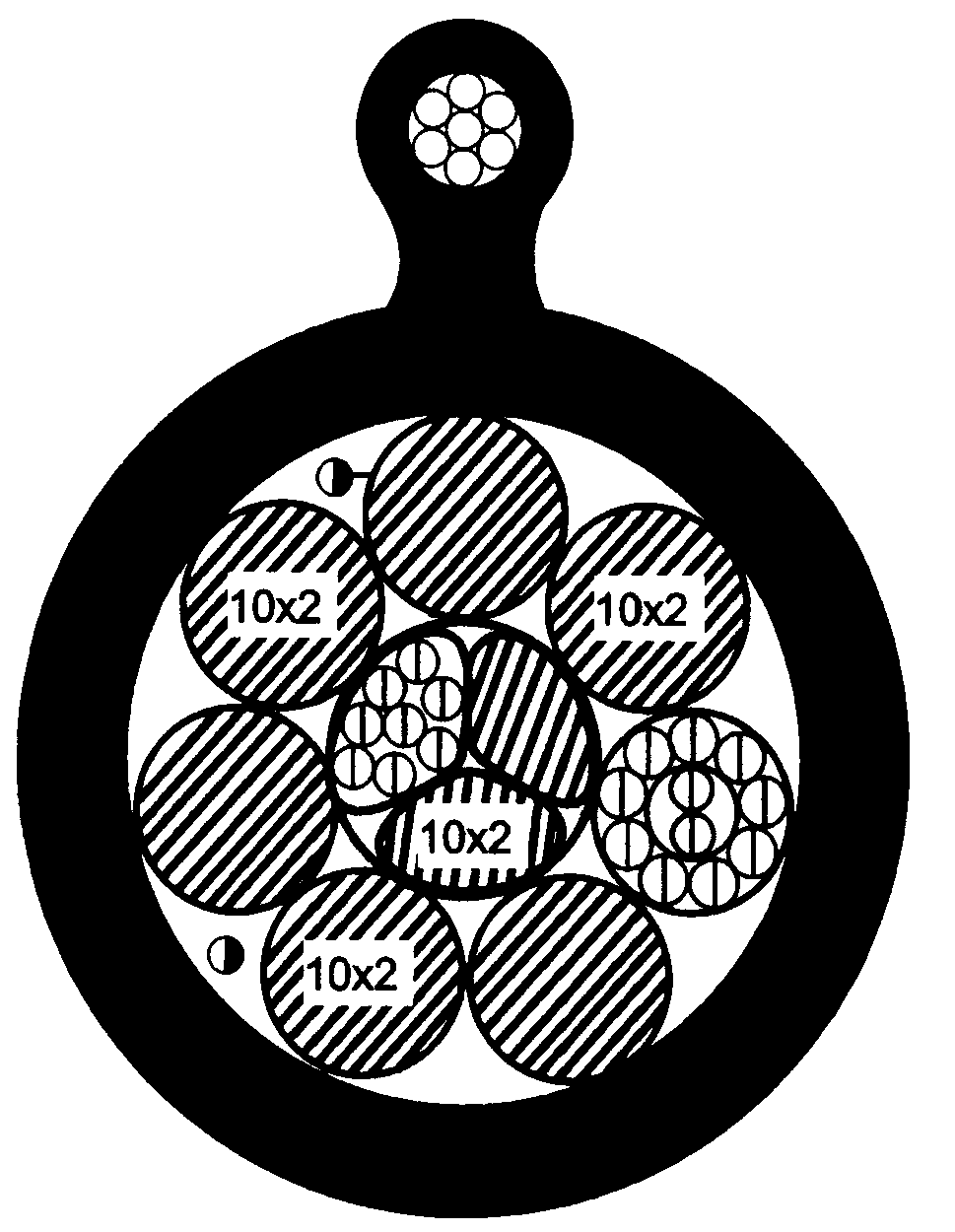

Рис. 2.4 Поперечное сечение подвесного кабеля

марки ТППэпт 100×2×0,7

Примеры условных обозначений кабелей.

Так, кабель марки ТППэп с числом пар 300, с токопроводящими жилами номинальным диаметром 0,5 мм, на напряжение до 315 В постоянного тока обозначается как ТППэп 300×2×0,5–315 ГОСТ Р 51311-99. Ка­бель марки ТППэпЗ с числом пар 200, с токопроводящими жилами номинальным диамет­ром 0,4 мм, с четырьмя сигнальными жилами, на напряжение до 200 В постоянного тока, как ТППэпЗ 200×2×0,4-2×2×0,4-200 ГОСТ Р 51311-99, а кабель для тропического исполнения, как ТПэпЗ-Т 200×2×0,4-2×2×0,4-200 ГОСТ Р 51311-99.

Кабели должны соответствовать требованиям стандарта, конструкторской документации разработчика и изготовляться по технологической документации. Кабели изготовляют в климатическом исполнении УХЛ, категорий размещения 1, 2 по ГОСТ 15150. Кабели ма­рок ТППэп, ТППэпБ, ТППэпБГ, ТППэпБбГ изготовляют также в климатическом исполне­нии ТС, кабели марок ТППэпЗ, ТПппЗП, ТППэпБбШп, ТППэпЗБбШП – в климатическом исполнении Т.

Кабели имеют следующие характеристики:

- переходное затухание на ближнем конце между парами на длине 300 м, (не менее) на частоте 1,0 кГц, должно быть не менее 69,6 дБ;

- идеальный коэффициент защитного действия металлопокровов кабелей без алюминиевой оболочки при наведенной продольной ЭДС от 30 до 50 В на длине 1 км (не более) на час­тоте 0,05 кГц для небронированных кабелей – 0,995, для бронированных кабелей – 0,98;

- электрическое сопротивление наружной оболочки (шланга), пересчитанное на 1 км при постоянном токе – не менее 5,0 МОм.

Кабели для внутридомовой проводки

Проблема использования абонентских линий ГТС, так называемой «последней мили» для орга­низации связи с применением оборудования ЦСП и малоканальных цифровых систем переда­чи со структурой доступа 2B+D (2×64+16 кбит/с) и 30B+D (30×64+16 кбит/с) в настоящее время весьма актуальна. В свя­зи с этим, особое внимание обращают на участок абонентской линии РШ – розетка ТА, на котором используется пучок из однопарных проводов ТРП. Переходное затухание между цепями А0 при параллельных трассах очень низкое и на высоких частотах достигает 40...50 дБ

Для обеспечения возможности функционирования систем ЦСП разработан целый комплекс кабелей, сконструированных на базе основного элемента «скрученной пары» (табл. 2.2).

Таблица 2.2 Кабели для применения на абонентских линиях ГТС

при использовании оборудования ЦСП и малоканальных ЦСП

Марка кабеля

Область применения и условия прокладки

ТПВАД 1×2×0,5

2×2×0,5

3×2×0,5

4×2×0,5

5×2×0,5

Кабели с цилиндрическим сердечником для передачи сигналов в диапазоне частот до 200 кГц. Прокладка внутри зданий, внутришкафный монтаж

ТПВП АД 2×2×0,5

4×2×0,5

Та же, в плоском (ленточном) исполнении

ТПВЭ АД 1×2×0,5

2×2×0,5

4×2×0,5

Кабели с цилиндрическим экранированным сердечником для прокладки в зданиях в условиях повышенных электромагнитных влияний в диапазоне частот до 200 кГц

ТПВЭ АД 2(1×2×0,5) 2(2×2×0,5) 2(4×2×0,5)

Кабели с двумя параллельно уложенными экранированными группами для передачи сигналов в диапазоне частот до 2048 кГц для прокладки внутри зданий

Конструкция кабелей предусматривает возможность включения их в оконечные устрой­ства с плинтами со щелевыми контактами. Кабелям присвоена марка ТПВ АД – телефонный (Т), полиэтиленовая изоляция жил (П), поливинилхлоридная оболочка (В), для сетей абонентского доступа (АД). Марка экранированных кабелей – ТПВЭ АД.

Область применения кабелей – сети абонентского доступа: неэкранированных – до 200 кГц; экранированных – 200 и 2048 кГц.

Конструкция: кабели выполнены в виде цилиндрической или плоской (ленточной) формы. Сердечник кабелей состоит из одной, двух, трех, четырех и пяти пар медных жил диаметром 0,5 мм, изолированных сплошным полиэтиленом. Скрутка пар однонаправленная с шагом 20...40 мм. Поверх скрученного сердечника наложена оболочка из поливинилхлорида. Предусмотрена конструкция кабеля с экранированием сердечника фольгированной пленкой.

В кабелях плоской конструкции изолированные полиэтиленом пары уложены парал­лельно в поливинилхлоридную плоскую оболочку.

В кабелях, предназначенных для работы в диапазоне до 2048 кГц, предусмотрена конструкция с двумя параллельно уложенными экранированными группами («сиамские близнецы»).

Электрические характеристики кабелей:

- сопротивление токопроводящих жил при температуре 20 °С должно быть не более 90 Ом/км;

- рабочая емкость — не более 50 нФ/км;

- сопротивление изоляции между жилами цепи не менее 5000 МОм·км;

- испытательное напряжение между жилами не менее 1000 В на частоте 50 Гц или: 1500 В на постоянном токе.

Конструкция кабелей обеспечивает переходное затухание между цепями на ближнем конце строительной длины кабеля на частотах 1, 100, 200 кГц – соответственно 100, 80, 70 дБ.
