1.5 Контрольные вопросы
1.5.1 Перечислите первичные параметры кабелей электросвязи.
1.5.2 От чего зависят первичные параметры кабелей электросвязи?
1.5.3 Перечислите вторичные параметры кабелей электросвязи.
1.5.4 Дайте определение понятия омическая асимметрия.
1.5.5 Дайте определение понятию сопротивление шлейфа кабеля.
1.5.6 Приведите графики частотных зависимостей первичных и вторичных параметров.
1.5.7 Где применяются следующие кабели связи: ПРППМ 2х0.8; ТРП 2*0,5; КМС-2.
1.5.8 Поясните конструкцию следующих кабелей связи: ПРППМ 2х0.8; ТРП 2*0,5; КМС-2.
1.6 Содержание отчета
1.6.1 Цель работы
1.6.2 Описание экспериментов
1.6.3 Выполненные задания
1.6.4 Ответы на контрольные вопросы
1.6.5 Выводы по работе
1.7 Список литературы
1.7.1 Ксенофонтов С.Н., Портнов Э.Л. Направляющие системы электросвязи: сборник задач. -М.: Горячая линия - Телеком, 2009. - 268 с.
1.7.2 Андреев В.А., Портнов Э.Л., Кочановский Л.Н. Направляющие системы электросвязи в двух томах. Том 1. Теория передачи и влияния. - М.: Горячая линия - Телеком, 2009. - 424 с.
Лабораторная работа №2
Изучение конструкций современных электрических кабелей связи
ГТС и СТС
2.1 Цель
Изучить конструкцию, маркировку и технические характеристики электрических кабелей связи ГТС и СТС и получить базовые навыки работы с кроссовым оборудованием.
2.2 Содержание работы
2.2.1 Ознакомиться с макетами кабелей связи.
2.2.2 Изучить конструктивные элементы, параметры и характеристики пластмассовых низкочастотных кабелей местной связи.
2.2.3 Изучить характеристики основных типов кабелей для внутридомовой проводки.
2.2.4 Изучить конструкцию, параметры и характеристики кабелей линий межстанционной связи СТС.
2.2.5 Изучить конструкцию, параметры и характеристики кабелей абонентских линий СТС.
2.2.6 Ознакомиться с макетом телефонного кросса.
2.2.7 Произвести кроссировку кабеля.
2.3 Основные теоретические сведения
2.3.1 Основные сведения
Электрические характеристики кабельных линий связи должны обеспечивать функционирование систем телефонной связи, телеграфирования, телематических служб, включая факсимильную связь, видеотекст, электронную почту, обработку сообщений, передачу данных, а также цифровых систем с интеграцией служб (ЦСИС).
В последние годы большое внимание стали уделять развитию цифровых сетей, в том числе на абонентском участке. Эта проблема получила статус сети абонентского доступа. Предусматривается доведение цифрового потока непосредственно до абонента, то есть кабели с медными жилами, традиционно используемые для низкочастотной связи, должны служить и цифровой связи.
Классификация и области применения кабелей связи с медными жилами на городских (ГТС) и сельских телефонных сетях (СТС) приведены на рис. 2.1 и рис. 2.2.

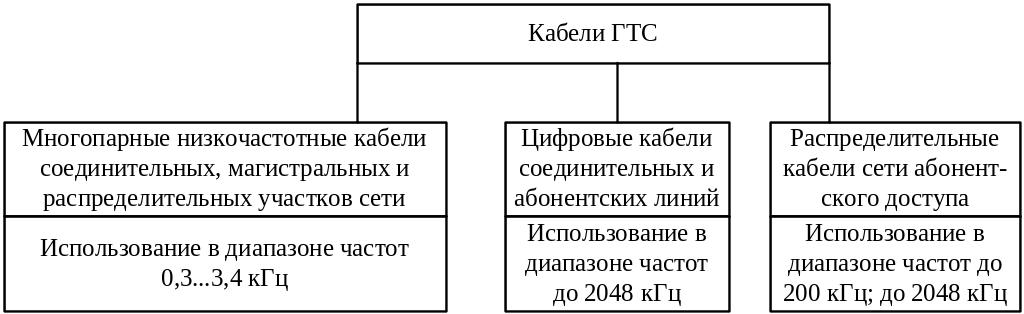

Р
ис.
2.1 Классификация кабелей городских
телефонных сетей
Рис. 2.2 Классификация кабелей сельских телефонных сетей
