Приложение №2
Вариант раскладки кабеля по стандартам eia/tia-568a и eia/tia-568b

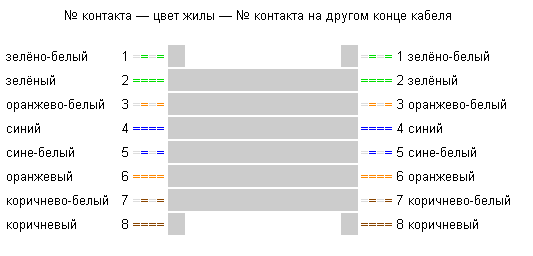

Рис. п2.1 Вариант раскладки по стандарту EIA/TIA-568A
Рис. п2.2 Вариант раскладки по стандарту EIA/TIA-568B
Приложение №3
Описание макета телефонного кросса
Макет кросса (рис. п.3.1) предназначен для получения студентами базовых навыков работы с кроссовым оборудованием, расположенным на предприятиях связи.

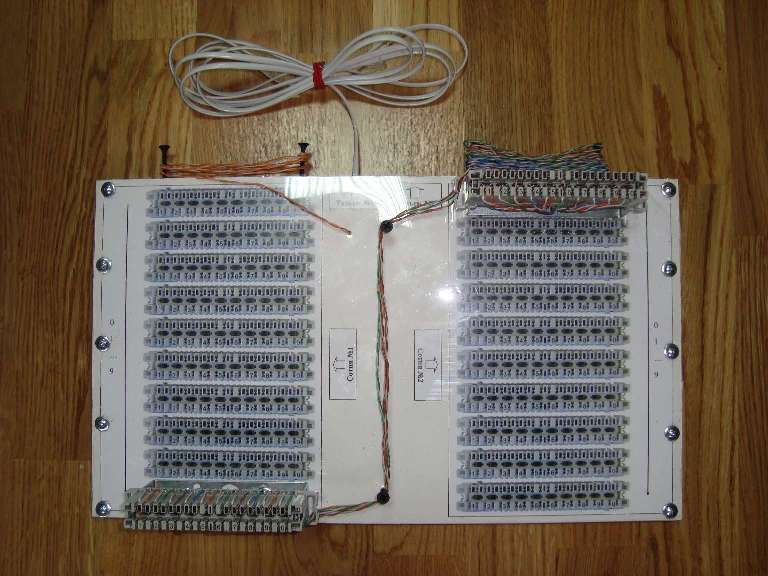

Рис. п3.1 Внешний вид модели
Данный макет выполнен в виде каркаса, на котором изображены две сотни. Каждая сотня состоит из десяти плинтов (9 плинтов нарисованы на каркасе, 1 плинт является рабочим). Плинты крепятся к каркасу с помощью специализированных кронштейнов. Каждый из плинтов рассчитан на десять телефонных пар. Внешний вид плинта приведен на рисунке п3.2

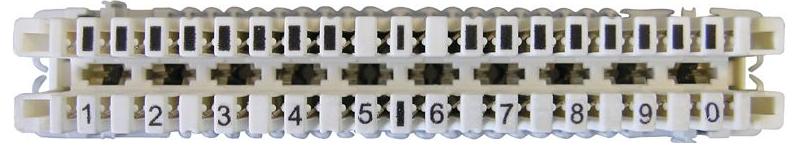

Рис. п3.2 Десятипарный плинт
В верхней части каркаса расположены два разъема:
Разъем №1 служит для подключения внешней телефонной линии. Сигнал с внешней телефонной линии распараллеливается на все пары рабочего плинта первой сотни. В результате этого создается имитация того, что со станции на каждую пару плинта приходят телефонные сигналы.
Разъем №2 служит для подключения контрольного телефонного аппарата. С помощью него можно проверить наличие телефонного сигнала на той или иной паре. Проверка производится путем подсоединения щупа (оранжевый - бело оранжевый провод, выходящий из каркаса под разъемом №1 ) к желаемой точке и последующего прослушивания телефонного сигнала этой точки с помощью контрольного телефонного аппарата.
В данном макете считается, что пары скроссированые на верхнюю половину рабочего плинта сотни №1 – это телефонные номера, приходящие с телефонной станции, а пары - скроссированые на нижнюю половину рабочего плинта сотни №2 – это линии идущие к распределительным коробкам, расположенным внутри организации (АГТУ).
Нумерация плинтов в сотне происходит сверху вниз. Нумерация пар в плинте происходит слева направо (исключение составляет 0 расположенный с правого края ).
Порядок действий при подсоединении (кроссировании) пары к плинту:
1. Возьмите однопарный кабель для кроссировки (запас данного кабеля намотан вверху макета). Если на конце кабеля пары свиты, то раскрутите их на 1-2 см.
2. Вложите жилы кроссировочного кабеля в пару на плинте (отверстия по обе стороны от выступа с указанием номера пары).
3. Зафиксируйте кроссировочный кабель в плинте с помощью кроссировочного ножа.
