Сурет 1.3
Бірінші арнаның импульсінен кейін екінші, үшінші және т.б. соңғы арналардың импульсі беріледі, одан кейін таралу циклы қайталанады.
Егер арналармен импульс тізбегі берілсе, онда уақытша бөліну жүзеге асырылады. Осы және басқа арналардағы екі көрші импульстар арасындағы интервалдар басқа арналардың импульстарын беру үшін пайдаланылады.
Арналарда
үзіліссіз сигналдарды беру кезінде
(мысалы,
сөз)
дискретизацияны
уақытпен беру керек.
АИМ әдісімен жүзеге асырылатын үзіліссіз сигналдар әртүрлі амплитуад импульстары тізбегімен жасалады. Бұдан кейін импульстық сигнал беру кезінде уақыттық бөлу жүргізіледі. Тарату линиясына бірінші арна, екінші және N-ге дейін арналар импульсы беріледі (үзіліссіз сигнал саны), одан кейін тағы да бірінші арна импульсы беріледі де бұл процес периодикалық қайталанып тұрады.

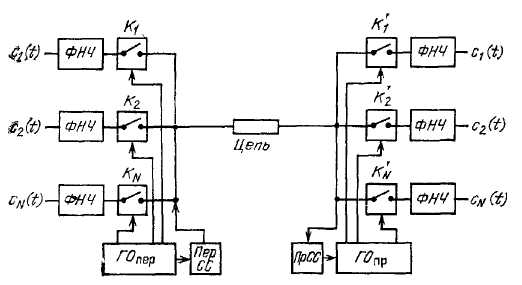

ВРК
көпарналы тарату жүйелерінің қысқартылған
құрылымдық сызбасы 1.4. суретте берілген.
Төменгі
жиілік фильтрімен спектрін шектегеннен
кейін әр арнаның үзіліссіз сигналдары
осы сигналдардың дискретизациясын
тудыратын кілттерге
түседі.
Кілт
жұмысын генераторлық ГОпер
құрылғыларымен жасалған импульстердің
периодикалық тізбегін басқарады.
Бұл
импульстардың келесі жиілігі дискретизация
жиілігіне тең, Котельников теоремасына
сай үзіліссіз
сигнал
жиілігі спектрі жиілігінің екі есе
мәнінен төмен
болмау
керек, яғни
.
Арналық импульстың келесі
мерзімі
.
Әртүрлі
арна электрондық кілттерінің жұмысын
басқаратын импульстық тізбектер тең
уақыт интервалына ығыстырылған, олардың
шамасы арналыө импульс келесі
мерзімімен
және
жүйе арнасы санымен анықталады.
әр
мерзімінде барлық арна кілттерінің
бірдей тұйықталуы болады. Кілттің
тұйықталу кезінде линияға арналық
сигналдың мгновенное
мәні беріледі. Аралық сигнал есебінің
тізбектері топтық АИМ-сигнал құрайды.
Ақырғы
станцияның қабылдауында арналық
сигналдарды бөлу
кілттерімен жүзеге асырылады. Кілт
жұмысын жасалған
импульс тізбектері басқарады.
Берілген сигнал сәйкес қабылдағышқа
түсу үшін тарату және қабылдау
станцияларының электрондық кілттері
синхронды және синфазалық түрде жұмыс
істеу керек.
Сурет 1.4.
Бұл мақсатта тарату ақырғы станциясынан қабылдағышқа осы екі станцияның уақытпен келісілген ГО жұмысын қамтамасыз ететін арнаулы синхронизация сигналы СС беріледі. Төменгі жиілік фильтрі амплитудалық-модульденген импульстар тізбектемесінен қалыпты (үзіліссіз) сигналды орнына келтіреді.
Әдебиет :
Нег. 1. [ 8-21 ]
Қос. 1. [ 102-104 ]
Бақылау сұрақтары
Электробайланыс
сигналының негізгі сипаттамаларын
атаңыз.ТЖ қандай арна түрлері ұйымдастырылады?
ТЖ қандай арналадрды бөлу принциптері пайдаланылады, олардың жетістіктері мен кемшіліктері?
ЧРК Көпарналы ТЖ қысқартылған құрылымдық сызбасын түсіндір.
ВРК Көпарналы ТЖ қысқартылған құрылымдық сызбасын түсіндір.
АИМ сигналдарын қалыптастыру уақыттық диаграммасын сызыңыз.
Әртүрлі бағыттауыш орталығындағы сигналдарды тарату ерекшеліктерін атаңыз.
