8.4. Отсечки нулевой последовательности
Назначение, принцип действия и разновидности отсечек. Для ускорения отключения КЗ на землю в сетях с глухозаземленной нейтралью применяются отсечки, реагирующие на ток НП. Принцип действия их такой же, как и у отсечек, реагирующих на фазный ток (см. гл. 5). Отсечки НП выполняются направленными и ненаправленными, мгновенными и с выдержкой времени. Токовые ненаправленные отсечки НП применяются на ЛЭП с односторонним питанием КЗ токами I0 т.е. там, где заземленные нейтрали трансформаторов расположены с одной стороны ЛЭП.
Схема отсечки с выдержкой времени выполняется так же, как и для МТЗ НП, по структурной схеме на рис.8.4. Отсечка без выдержки времени выполняется по той же схеме, но без реле времени КТ.
Ненаправленные отсечки НП мгновенного действия можно применять и в сети, имеющей заземленные нейтрали с обеих сторон защищаемой ЛЭП, если, выполняя требование селективности, удается обеспечить необходимую чувствительность отсечки.
Направленные отсечки НП, как и ненаправленные, имеют токовый пусковой орган и дополнительно орган направления мощности (OHM), в качестве которого служит РНМ смешанного типа, такое же, как в схеме МТЗ НП. Схема направленной отсечки с выдержкой времени имеет реле времени КТ и выполняется аналогично схеме на рис.8.5. Направленная отсечка с РНМ выполняется по этой же схеме, но без реле времени КТ. OHM разрешает отсечке действовать только в одном направлении – при КЗ на защищаемой ЛЭП. Благодаря этому отпадает необходимость в отстройке отсечек от 3I0, проходящего по защищаемой ЛЭП при КЗ на шинах подстанции, где она установлена.
8.5. Ступенчатая токовая защита нулевой последовательности
В
сетях 110 кВ и выше большое распространение
получила ступенчатая НТЗ НП, а на
радиальных ЛЭП с односторонним питанием
током I0
и ненаправленная МТЗ НП. Ступенчатая
РЗ состоит из сочетания отсечек без
выдержки и с выдержкой времени и МТЗ
НП. ЧЭАЗ выпускает эту РЗ в комплекте с
дистанционной РЗ типа ЭПЗ-1636 и с
дистанционной РЗ на ИМС – типа ЩДЭ-2801.

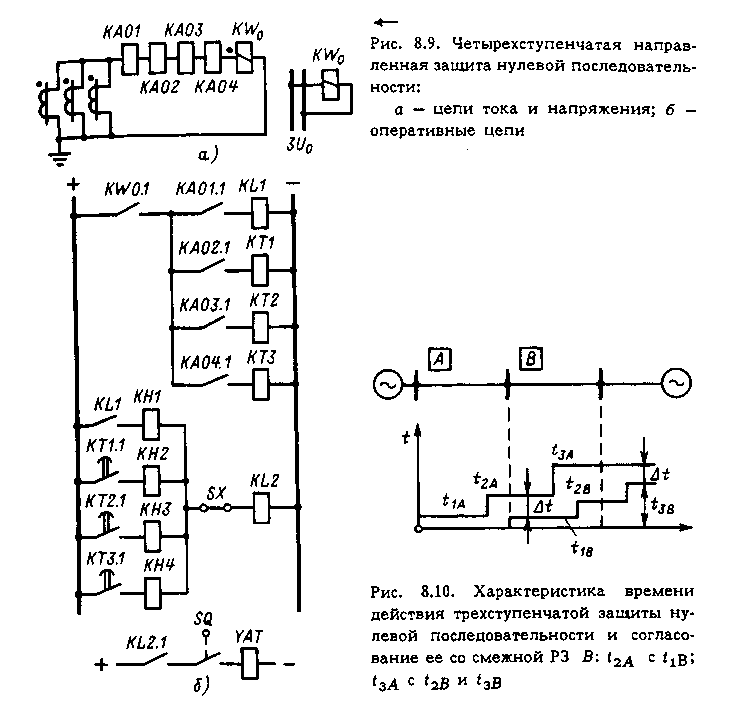

Схема и характеристика подобной
4-ступенчатой НТЗ НП приведены на рис.8.9
