6.2. Погрешности трансформатора напряжения
Трансформатор напряжения работает с погрешностью, искажающей вторичное напряжение как по величине, так и по фазе. В "идеальном" ТН, работающем без погрешностей, вторичное напряжение
(6.1)
где U1 – напряжение, подведенное к зажимам первичной обмотки; КU – коэффициент трансформации "идеального" ТН, равный отношению количества витков первичной и вторичной обмоток. Однако за счет падения напряжения ΔU (рис.6.4, б) в первичной и вторичной обмотках действительное значение вторичного напряжения будет равно:
(6.2)

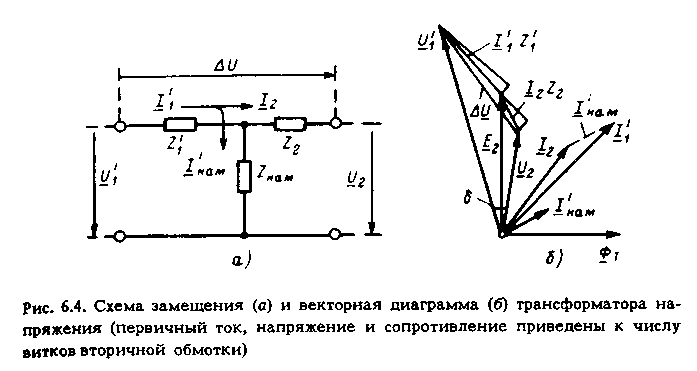

что вытекает из эквивалентной схемы замещения ТН и векторной диаграммы (рис.6.4, а, б). Из этой же схемы следует
(6.2а)
Падение напряжения в обмотках ТН ΔU обусловливает появление погрешности, искажающей значение и фазу U2 (рис.6.4, б) по сравнению с расчетным напряжением U2 = U1/KU = U'1 по выражению (6.1).
П
оскольку
значения Z1
и
Z2,
а
также ток намагничивания Iнам
определены конструкцией ТН, в условиях
эксплуатации уменьшить его погрешность
можно только уменьшением тока
нагрузки I2. Допустимые погрешности нормируются при номинальном напряжении, соответственно чему ТН подразделяются на классы: 0,2; 0,5; 1 и 3. Один и тот же ТН может работать в разных классах точности в зависимости от значения нагрузки. Заводы обычно указывают номинальную мощность, подразумевая под ней максимальную нагрузку, которую может питать ТН в гарантированном классе точности. Кроме того, для ТН указывается максимальная мощность по условиям нагрева, которая значительно превосходит его номинальную мощность. Погрешность по значению вторичного напряжения принято оценивать в процентах:
(6.3)
Погрешность по фазе оценивается углом сдвига δ между векторами первичного и вторичного напряжений (рис.6.4, б).
6.3. Схемы соединения трансформаторов напряжения
С
хема
соединения трансформаторов напряжения
в звезду,

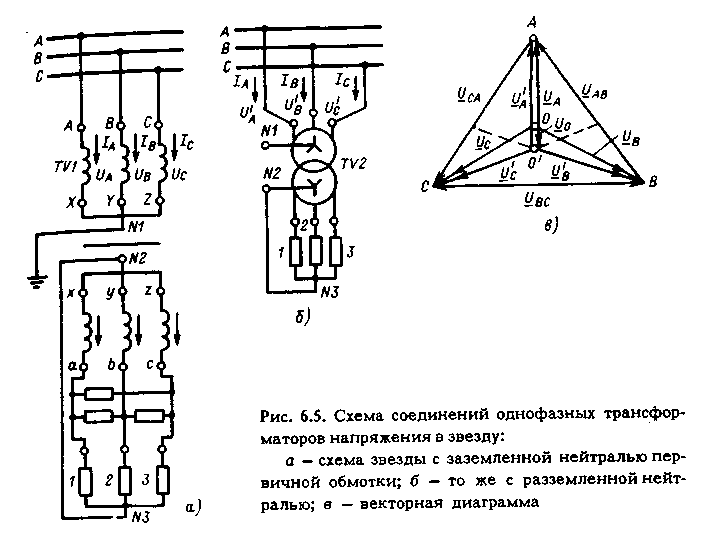

приведенная на рис.6.5, а,
предназначена
для получения напряжений фаз относительно
земли и междуфазных (линейных) напряжений.
Три первичные обмотки TV1
соединяются
в звезду. Начала каждой обмотки (А,
В, C)
присоединяются
к соответствующим фазам ЛЭП, а концы X,
Y,
Z
объединяются
в общую точку (нейтраль N1)
и
заземляются. При таком включении к
каждой первичной обмотке TV1
подводится
напряжение фазы ЛЭП относительно земли.
Концы вторичных обмоток TV1
(х,
у,
z
на
рис.6.5, а)
также соединяются в звезду, нейтраль
которой N2
связывается
с нулевой точкой нагрузки N3
(сопротивления
1,
2,
3).
В
приведенной схеме нейтраль первичной
обмотки (точка N1)
жестко
связана с землей и имеет потенциал,
равный нулю, такой же потенциал будет
иметь нейтраль N2
и связанная с ней нейтраль нагрузки N3.
При
такой схеме фазные напряжения на
вторичной стороне соответствуют фазным
напряжениям относительно земли первичной
стороны. Заземление
нейтрали первичной обмотки ТН и наличие
нулевого провода во вторичной цепи
являются обязательным
условием
для получения фазных напряжений
относительно земли.
Соединение
обмоток ТН по схеме y/y
обычно
выполняется по 12-й группе. Эта схема
может быть осуществлена посредством
трех однофазных ТН или одного трехфазного
пятистержневого ТН. Трехфазные
трехстержневые ТН для данной схемы
применяться не могут, так как в их
магнитопроводе отсутствуют пути для
замыкания магнитных потоков НП Ф0,
создаваемых током I0
в первичных обмотках при замыканиях на
землю в сети. В этом случае поток Ф0
замыкается через воздух по пути с большим
магнитным сопротивлением. Это приводит
к уменьшению сопротивления НП
трансформатора и резкому увеличению
Iнам.
Повышенный Iнам
вызывает недопустимый нагрев
трансформатора, в связи с чем применение
трехстержневых ТН н
едопустимо.
В пятистержневых трансформаторах для
замыкания потоков служат четвертый и

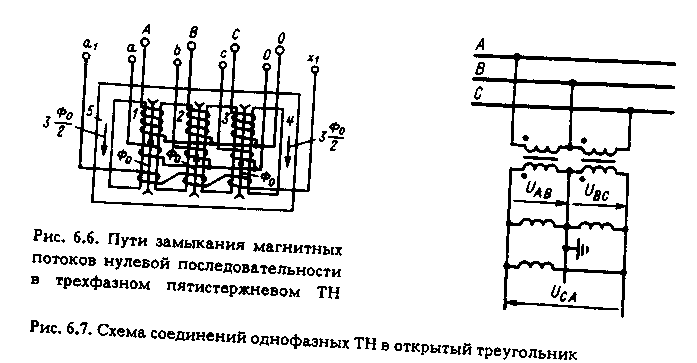

пятый стержни магнитопровода (рис.6.6).
Схема соединений обмоток ТН в открытый треугольник изображена на рис.6.7. Она выполняется при помощи двух однофазных ТН, включенных на два междуфазных напряжения, например UAB и UBC . Напряжение на зажимах вторичных обмоток ТН всегда пропорционально междуфазным напряжениям, подведенным с первичной стороны. Между проводами вторичной цепи включаются реле. Схема позволяет получать все три междуфазных напряжения UAB, UBC и UAC.
С
хема
соединений обмоток однофазных ТН в
фильтр
напряжения НП
выполняется посредством трех однофазных

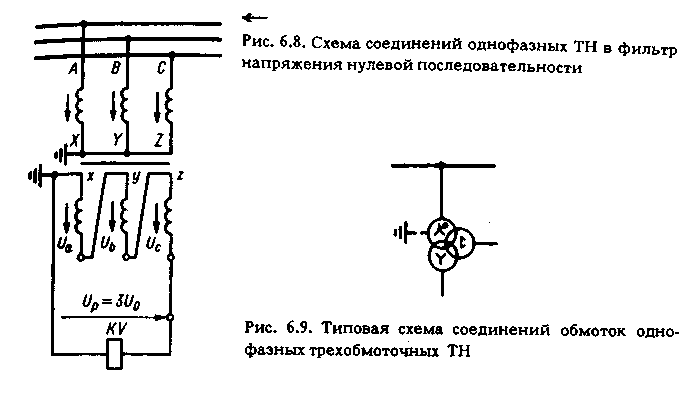

ТН, как показано на рис.6.8. Первичные
обмотки соединены в звезду с заземленной
нейтралью, а вторичные – последовательно,
образуя незамкнутый треугольник. К
зажимам разомкнутых вершин треугольника
подсоединяются реле. Напряжение Up
на
зажимах разомкнутого треугольника
равно геометрической сумме напряжений
вторичных обмоток: Up
= Uа
+ Ub
+ Uc.
Так как сумма трех фазных напряжений равна утроенному напряжению НП, выражая вторичные напряжения через первичные, получаем
(6.4)
В нормальных условиях напряжения фаз симметричны, Up = 0. При КЗ без земли также Up = 3U0 = 0 (см. гл. 1). При КЗ на землю (одно- и двухфазных) на зажимах разомкнутого треугольника ТН появляется напряжение Up = 3U0/KU.
Напряжения прямой и обратной последовательностей образуют симметричные звезды и поэтому при суммировании в цепи разомкнутого треугольника всегда дают нуль на его зажимах.
Рассмотренная схема является фильтром НП. Необходимым условием работы схемы в качестве фильтра НП является заземление нейтрали первичной обмотки ТН. Применяя однофазные ТН с двумя вторичными обмотками, можно соединить одну из них по схеме звезды, а вторую – по схеме разомкнутого треугольника (рис.6.9). Номинальное вторичное напряжение у обмотки, предназначенной для соединения в разомкнутый треугольник, принимается равным для сетей с заземленной нейтралью 100 В, а для сетей с изолированной нейтралью 100/3 В.
Схема соединения обмоток трехфазных ТН в фильтр напряжения НП. Для получения 3U0 от трехфазного пятистержневого ТН (см. рис.6.6) на каждом из его основных стержней 1, 2 и 3 выполняется дополнительная (третья) обмотка, соединяемая по схеме разомкнутого треугольника. Напряжение на выводах этой обмотки появляется только при КЗ на землю, когда возникают магнитные потоки НП, замыкающиеся по четвертому и пятому стержням магнитопровода. Схемы с пятистержневым ТН позволяют получать одновременно с напряжением НП фазные и междуфазные напряжения.
