2.5. Указательные реле
У
казательные
реле служат для фиксации действия РЗ в
целом или ее структурных частей
(элементов). На рис.2.20 показано указательное
реле типа РУ-21, сигнализирующее действие
РЗ на отключение выключателя. При
срабатывании РЗ по обмотке реле 3
проходит ток, приводящий реле в действие.
Ввиду кратковременности прохождения тока в обмотке указательных реле они выполняются так, что сигнальный флажок и контакты реле остаются в сработанном состоянии до тех пор, пока их не возвратит на место обслуживающий персонал.

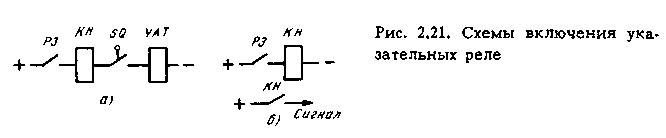

Указанные реле изготовляются для последовательного (рис.2.21, а) и параллельного (рис.2.21, б) включения.
П
ри
появлении тока в обмотке 3
(рис.2.20) якорь реле 5
притягивается и освобождает флажок 9.
Последний падает под действием собственной
массы, принимая вертикальное положение.
В этом положении флажок виден через
прозрачный кожух 2.
Возврат флажка в начальное положение
производится кнопкой 10.
Выпускаются также сигнальные реле типа
ЭС, выполняющие те же функции.
2.6. Реле времени
Н
азначение
и основные требования.
Реле времени служит для искусственного
замедления действия устройств РЗ и

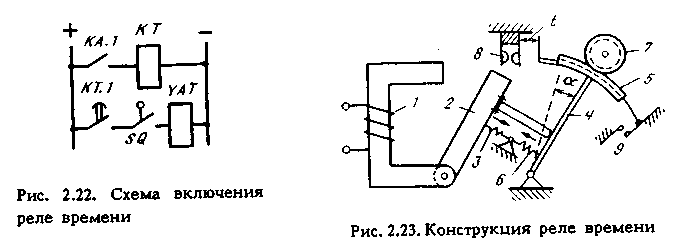

электроавтоматики. На схеме рис.2.22
показано применение реле времени в РЗ.
При замыкании контактов токового реле
КА.1
плюс источника оперативного тока
подводится к обмотке реле времени КТ,
которое через определенный интервал
времени замыкает контакты КТ.1
в цепи катушки отключения YAT,
производя отключение выключателя.
Время, проходящее с момента подачи
напряжения на обмотку реле времени до
замыкания его контактов, называется
выдержкой
времени реле.
Основным требованием, предъявляемым к реле времени, применяемым в схемах РЗ, является точность. Погрешность во времени действия реле со шкалой до 3,5 с не должна превышать ± 0,06 с, а при больших выдержках времени, устанавливаемых на реле со шкалой 20-30 с, ± 0,25 с.
Реле времени на постоянном токе должно надежно срабатывать начиная с 80% номинального напряжения, а на переменном – с 85%. Выдержка времени не должна зависеть от возможных в эксплуатации колебаний оперативного напряжения. Потребление обмотки электромагнитных реле времени составляет 20-30 Вт.
Конструкция реле времени с часовым механизмом. Принцип устройства реле времени может быть пояснен на примере конструкции, изображенной на рис.2.23.
При появлении тока в обмотке 1 якорь 2 мгновенно втягивается, освобождая рычаг 4 с зубчатым сегментом 5. Под действием ведущей пружины 6 рычаг 4 приходит в движение, которое, однако, не является свободным, так как оно замедляется специальным устройством выдержки времени 7. Через некоторое время tP, зависящее от расстояния l (или угла α) и скорости движения P рычага 4, последний переместится на угол α и замкнет контакты реле 8. Таким образом, реле сработает с выдержкой времени tP = α/P. Устройство выдержки времени осуществляется с помощью часового механизма, основным элементом которого является анкерное устройство.
При исчезновении
тока в реле якорь и рычаг 4
должны мгновенно возвратиться в начальное
положение под действием возвратной
пружины 3.
Это обеспечивается с помощью храпового
механизма или фрикционного устройства,
обладающих свободным расцеплением при
обратном ходе сегмента 5.
Регулирование выдержки времени
осуществляется изменением угла α путем
перемещения контактов реле 8.
В некоторых конструкциях предусматривается
мгновенный контакт 9,
позволяющий замыкать цепь с малой,
нерегулируемой выдержкой времени
(0,15-0,2 с). Катушка реле времени не
рассчитывается на длительное прохождение
тока. Поэтому реле, п
редназначаемые
для длительного включения под напряжение,
выполняются с добавочным сопротивлением
RД,
включаемым
последовательно
с обмоткой реле, как показано на рис.2.24.
Нормально сопротивление RД зашунтировано размыкающимся мгновенным контактом реле КТ.1. После срабатывания реле этот контакт размыкается, и сопротивление вводится в цепь обмотки реле, ограничивая проходящий в ней ток до значения, допустимого по условиям нагрева и достаточного для удержания реле в сработанном состоянии.
Отечественные заводы выпускают реле времени постоянного тока типов РВ-110, РВ-120, РВ-130, РВ-140 и переменного тока РВ-210, РВ-220, РВ-230. На базе электронных схем ЧЭАЗ выпускает реле времени типов РВ-01 и РВ-03 (см. ниже).
