Тема: дозиметри План

1.Загальні відомості про радіоактивне випромінювання та радіаційний контроль

2. Призначення та принципи функціонування дозиметрів. Правила експлуатації та техніка безпеки

Л:1; 16; 17; 19-21

Ключові слова: радіоактивне випромінювання, радіаційний контроль,дозиметри

ДОЗИМЕТР - прилад, який призначений для вимірювання потужності дози іонізуючого випромінювання навколишнього середовища. Реєстрація значень доз відбувається за певний період часу. Проведення вимірювань щодо встановлення параметрів радіаційної ситуації називається дозиметрією.

   Дозиметр використовують для оцінки радіаційного забруднення місцевості, будівель та споруд, житлових і виробничих приміщень, транспортних засобів, будматеріалів, металобрухту, предметів побуту та інше.

Завдання радіаційного контролю

1

виявлення фактів випадкового або навмисного несанкціо­нованого ввезення, вивезення та транзитного перевезен­ня територією України джерел іонізуючого випроміню­вання (ДІВ) у вигляді РР і ЯМ;

2

контроль за виконанням вимог, норм і правил при санк­ціонованому транспортуванні РР і ЯМ через державний кордон;

3

контроль за забезпеченням радіаційної безпеки (РБ) пер­соналу, який здійснює перевезення РР і ЯМ, персоналу в пунктах пропуску через державний кордон та пасажирів

4

РК в пунктах пропуску через державний кордон прово­диться стаціонарними та переносними приладами дози­метричного контролю

Чотири послідовні рівні рк

назва

використання

I

експрес-контроль

Це контроль наявності іонізуючого випромінювання, яке йде від об'єкта, що контролюється, здійснюється за до­помогою наявних стаціонарних або переносних дозиметрів

II

детальний контроль

Здійснюється за допомогою переносних дозимет­ричних приладів та шляхом візуального огляду об'єктів з метою виявлення контейнерів або матеріалів, які призна­чено для екранування іонізуючого випромінювання

III

поглиблений контроль затриманих об'єктів

Здійснюється за допомо­гою обладнання пересувних лабораторій або найближчої стаціонарної лабораторії, який проводиться персоналом цієї лабораторії

IV

комплексний контроль та ідентифікація затриманих об'єктів

Проводяться за допомогою обладнання Центральної стаціонарної лабораторії.

Нормативи з обслуговування та контролю функціонування технічних засобів рк

Роботи , що регламентуються під час експлуатації технічних засобів РК

1

щоденна перевірка працездатності стаціонарної та пере­сувної вимірювальної апаратури методом вимірювання фонових показників випромінювання

2

щоденна (на початку зміни) перевірка функціонування засобів зв'язку

3

щотижнева перевірка працездатності апаратури РК пере­сувних радіометричних лабораторій за допомогою стан­дартних джерел іонізуючого випромінювання

4

щотижнева протипилова профілактика переносних (інди­відуальних) дозиметрів, які застосовуються на постах еко­логічного контролю, та всієї апаратури пересувних лабо­раторій відповідно до правил їх експлуатації

5

щомісячна перевірка працездатності апаратури РК (стаці­онарної та переносної), яка проводиться персоналом пере­сувних лабораторій за допомогою стандартних джерел іоні­зуючого випромінювання

6

щорічна перевірка технічних засобів постів екологічного контролю, пересувних лабораторій та центральної стаціо­нарної лабораторії проводиться особами, які мають право на проведення відповідних метрологічних робіт

Прилади для радіаційного контролю

Тип приладу

РУБ-01П7

ДКС-90У

ДБГ-01Н

Призначення

Вимірювання

питомої та об'ємної актив­ності об'єктів, що містять ра­діонукліди це­зій-134, строн-цій-137

Вимірювання екві­валентної дози та потужності еквівалентної дози безперервного та імпульсного фо­тонного випро­мінювання

Вимірювання еквівалентної дози безперерв­ного та імпуль­сного фотонно­го випро­мінювання

Діапазон

вимі­рювання

20-2 х 105 Бк/'кг

0,1 х 106мР/г

1,0-100 мР/г

Основна

похи­бка вимірю­вання, %

±50

±15

±20

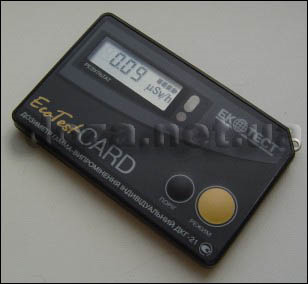

Д озиметр – радіометр індивідуальний ДКГ-21

Можливість програмування порогових рівнів ПЕД чи ЕД гамма-випромінення з комп’ютера та в ручному режимі за допомогою органів керування.

Можливість автоматичного вимкнення цифрового індикатора за умови наявного гамма-фону нижче встановленого порогового рівня з миттєвим його увімкненням при: - натисканні будь-якого з органів управління; - зростанні гамма-фону вище встановленого порогового рівня;

- спрацьовуванні будильника.

Дозиметр ДРГ-01Т

Прилад призначений для вимірювання ПЕД тільки гама-випромінювання. Режим роботи дає змогу виконати як одноразове вимірювання потужності дози іонізуючого випромінювання, так і виконати вимірювання в режимі "ПОШУК". В режимі "ПОШУК" діапазон вимірювань ДРГ-01Т складає від 100,0 мкР/год до 100,0 Р/год (час експозиції 2,5 секунди). При одноразовому вимірюванні діапазон складає 10,0 мкР/год - 10,0 Р/год, при цьому час експозиції 25 секунд. Діапазон енергій гамма-квантів 0,05 - 3,0 МеВ.

  Тривалість роботи ДРГ-01Т від одного елементу живлення (гальванічний елемент «Корунд») складає 24 години.

Дозиметр ДБГ-06Т

ДБГ-06Т - призначений для вимірювання ПЕД фотонного (гамма) випромінювання, як державними підприємствами, а також для контролю стану санітарно-захисних зон ЧАЕС. Прилад застосовується населенням для самостійного оцінки радіанного стану довкілля населенням в місцях проживання.

   Корпус, елементи живлення, тривалість роботи дозиметра ДБГ-06Т аналогічна ДРГ-01Т.

ДБГ-06Т обладнаний двома групами газорозрядних лічильниками, які обладнані різними фільтрами для корекції вимірювань.

   Індикація отриманих даних здійснюється за допомогою рідкокристалічного індикатора.

   Похибка вимірів, що виконуються дозиметром ДБГ-06Т для детонації у військових цілях. Вибухові речовини зарядів технологічного (промислового) призначення поділяють на шість класів відповідно до галузі та умов їх безпечного використання.

ТЕМА: ПОШУКОВІ ЗАСОБИ МИТНОГО КОНТРОЛЮ

План

1. Портативні телевізійні системи

2. Ендоскопи. Класифікація, конструкція, правила експлуатації

3. Оглядові дзеркала та оглядові щупи. Джерела світла. Призначення, порядок огляду об’єктів.

Л:1; 16; 17; 19-21

Ключові слова: портативні телевізійні системи, ендоскопи, оглядові дзеркала, комутатор, квадратор, мультиплексор

Пошукові засоби митного контролю

Оглядові телевізійні системи

Ендоскопи

Оглядові дзеркала

КАЛЬМАР

Оглядові щупи

Ліхтарі-прожектори

REGULA

АЛЬФА-4а-2

АЛЬФА-4а-2

ДОЗОР-К

АЛЬФА-4а-2

АЛЬФА-4а-2

АЛЬФА-4а-2

АЛЬФА-4а-2

АЛЬФА-4а-2

ДОЗОР-К

ДОЗОР-К

ПОИСК-ТВ

Прилади нічного бачення

ПОИСК-ТВ

ДОЗОР-К

Прилади нічного бачення

С истеми телевізійного спостереження знаходять широке застосування в комплексному захисті об’єктів у державних структурах, правоохоронних органах, службах безпеки банків, комерційних установах, де вони використовуються для контролю доступу, у якості пошукових і оглядових засобів.

У найпростішому випадку телевізійна система спостереження складається з однієї або декількох камер, що передають зображення по коаксіальному кабелю на один чи кілька моніторів

Більш складні системи можуть нараховувати десятки камер. Для керування ними використовуються кілька різних типів приладів: відеокомутатори, квадратори, мультиплексори, матричні комутатори. Вибір того чи іншого типу устаткування залежить від завдань охорони, кількості камер у системі і вимог, що накладаються на якість відеозапису і виведеного на екран зображення. В якості записуючого пристрою в аналогових системах використовується аналоговий відеомагнітофон і носій відеокасета, а для якісного запису зображення від декількох камер використовується мультиплексор

Рис. 1- Найпростіша телевізійна система спостереження

Рис. 2 - Аналогова система відеоспостереження

Рис. 3 - Гібридна (цифро-аналогова) система відеозапису і передачі відеосигналів

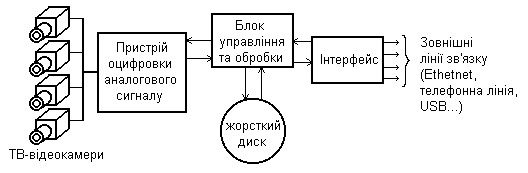

Сучасні системи в переважній більшості випадків є “гібридними” (рис.3). Це означає, що відеосигнал формується ПЗС-матрицею відео-камери в цифровому виді. Далі ця цифрова інформація перетвориться електронікою відеокамери в аналоговий сигнал (наприклад, у стандарт PAL), що надалі надходить на пристрій оцифровки, що перетворює його знову в цифрову форму. Оцифрований сигнал можна зберегти на жорсткому диску комп’ютера і/або передати його через інтерфейсний модуль, наприклад, у мережу Fast Ethernet.

Існують і цілком цифрові системи, що оперують винятково з відеоданими в цифровій формі. Зокрема, така система може бути побудована на основі мережної відеокамери з убудованим WEB-сервером, або цифрової відеокамери і сервера на

базі комп’ютера (рис. 4). Такі системи можуть, активізуватися по сигналу тривоги і передавати через мережу відеосигнал з невеликою передісторією на віддалений комп’ютер. Можлива і безупинна передача цифрового відеосигналу від такої системи в мережу Fast Ethernet.

Рис.4 – Цілком цифрова система відеозапису і передачі відеосигналів

Телевізійні системи спостереження повинні забезпечувати:

  • спостереження в реальному часі;

  • фіксацію зображення на носії інформації;

  • попередження правопорушення, не обмежуючи свободу переміщення співробітників і клієнтів.

Сучасна телевізійна система містить такі елементи:

  • чорно-білі або кольорові відеокамери;

  • чорно-білі або кольорові монітори;

  • пульти керування;

  • комутатори;

  • відеомагнітофони;

  • принтери;

  • детектори руху;

  • квадратори;

  • мультиплексори.

Комутатор дозволяє почергово здійснювати перегляд зоб­ражень, що надходять з різних телекамер на одному моніторі.

Квадратор дозволяє виводити на монітор зображення з декількох камер одночасно.

Мультиплексор - спеціальний технічний пристрій, за допо­могою якого здійснюється запис інформації з кількох камер на один відеомагнітофон (спеціалізований)

До основних технічних характеристик телевізійних камер належать:

  • кут зору;

  • кут повороту;

  • чутливість;

  • роздільна здатність.

Ефективний пошук схованок здійснюють під час огляду транспортних засобів з використанням спеціалізованих теле­візійних систем КАЛЬМАР, REGULA, АЛЬФА-4а-2, ДОЗОР-К, ПОИСК-ТВ

До складу типової телевізійної системи входять мініатюрна телевізійна передавальна камера з інфрачервоним підсвічуван­ням і подовжувальною телескопічною штангою, апаратура підсилювання та перетворення телевізійного сигналу, монітор. Система живиться від автономного джерела живлення.

Портативна телевізійна система КАЛЬМАР нараховує по­над 10 різних модифікацій, кожна з яких здатна виконувати покладені на неї функції протягом 2,5 години від автономного джерела живлення. Відрізняються модифікації ступенем захи­сту відеокамери від дії зовнішніх чинників, довжиною штанга, варіантами підсвічування і особливостями моніторів.
