Тема: електронні детектори матеріалів План
1. Індикатори металів.
2. Детектори коштовних каменів.
3. Детектори наркотичних та вибухових речовин.
Л:1; 16; 17; 19-21
Ключові слова: Індикатор ДеМон, детектори діамантів, каратоміри, спектральний аналіз, прилади фізико-хімічного аналізу.
Індикатори металів
Детектори дорогоцінних металів |
Детектори ювелірних виробів |
Індикатор
« Проба
М»
- дозволяє визначити вміст золота , що
відповідає пробам: 333, 375, 505, 900, срібла
- пробам 900. 875, 925.
Тестер
золота GOID STAR
– призначений для швидкого і точного
визначення вмісту золота у виробах з
пробою від 210 до 958, дослідження
золотовмісних сплавів.
Індикатор
дорогоцінних металів ТЕСТ
– реагує на срібло, золото, платину та
метали платинової групи, має світлову,
звукову індикацію виявлення дорогоцінних
металів.
Експрес
– індикатор металів «Експерт ВЕ 96 М»
- працює за вихроструменевим методом
вимірюванням питомої електронної
провідності G. Здійснює індикацію за
марками металів та їх сплавів.
Індикатор
ДеМон
– настільний прилад для ідентифікації
монет, дорогоцінних металів і сплавів,
що здійснює неруйнівний експрес-контроль
ювелірних та ін. металевих виробів за
електрохімічним потенціалом.
Детектор
ДеМон-Ю
– прилад запрограмований для перевірки
сплавів золота і срібла, але може бути
перепрограмований на будь-який метал
або сплав.
Індикатор дорогоцінних металів “тест”
Індикатор дорогоцінних металів, в подальшому індикатор, призначений для експрес-контролю дорогоцінних металів на поверхні досліджуваного зразку.
Індикатор працює при температурі оточуючого повітря від -5С до +40С та відносній вологості до 95%.
Опис та технічні характеристики індикатора
Індикатор представляє собою малогабаритний прилад, який виконаний в одному корпусі з автономним живленням.
На корпусі індикатора розташовані:
- контактна площадка для пальця;
- шуп-пробник;
- звукові щілини;
- світлодіод;
- кришка відсіку для батарейки;
Індикатор реагує на:
- срібло (нижня межа чутливості не нижче 50% срібла в сплаві) ;
- золото ( нижня межа не нижче 35% золота в сплаві) ;
- платину та метал платинової групи (нижня межа 15% платини в сплаві ) Індикація звукова та світлова.
Детектори коштовних каменів
НАЗВА |
ПРИЗНАЧЕННЯ |
ПРИНЦИП ДІЇ |
ПОРТАТИВНИЙ ДЕТЕКТОР DIA TEST - 2000
|
Для ідентифікації природних діамантів та їх штучних імітацій |
Заснований на використанні значно більшої за імітатори теплопровідності |
Детектори діамантів ДАЙМОД - ТЕСТ
|
Для визначення справжності алмазів |
Базується на вимірюванні теплопровідності каменя локальним розігріванням поверхні. Ідентифікація світлова. |
Прилад ДАЙМОНД - ПРОБ
|
Такий саме, як ДФЙМОНД – ТЕСТ |
Таке саме, як ДАЙМОНД – ТЕСТ, але застосовується щей стрілкова індикація. |
Аналізатор ТЕМ АНАЛІЗЕР
|
Дозволяє виявляти прозорі коштовні камені із шліфованою поверхневою частиною |
Різні групи мінералів мають різну частину і тому різний коефіцієнт рефракцій(заломлення) променів |
Ультрамаг А 17Ю
|
Для ідентифікації коштовних каменів і матеріалів |
Побудований за принципом опромінення об’єкта потужним синє-зеленим світлом |
Каратоміри |
Для визначення приблизної маси коштовного каменя за спеціальними таблицями та формулами
|
Стрілкова індикація. |

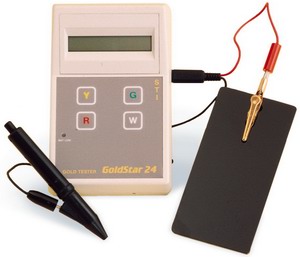

G
OLD
STAR
Прилад призначений для швидкого і точного визначення вмісту золота різних кольорів від 210 проби до 958 проби, дослідження покритих золотом чи золотомістких або базових металів, визначаючи їх як NOT GOLD (не золото). Додатково цей комп’ютеризований прилад визначає платину і паладій.
Кольори золота. Стандарти ювелірної ювелірної промисловості визначають чотири кольори золота: жовте, біле, червоне, і зелене.
Сплави жовтого золота містять мідь у співвідношенні від 2 : 1до 1 : 2.
Сплави червоного (рожевого) золота містять менше 5% срібла, від 1 до 5% цинку, решта складає мідь.
Сплави зеленого золота містять понад 80% срібла в домішках, а решту складає мідь або цинк.
Сплави білого золота містять від 18 до 23% нікелю, менше, ніж 5% срібла і цинку.
Вимірювальна система складається з приладу, досліджуючої пластини з затискачем зразків і датчика. На зовнішню панель приладу виведений індикатор розряду батарейки, кнопки вибору кольору золота і цифровий дисплей. На боковій поверхні приладу знаходяться вимикач, штекер для підключення джерела живлення і штекер для підключення датчика.
Gold
Detector
Gold Detector – портативний електронний прилад, призначений для неруйнуйочоі експрес- індикаціі.
За своїми характеристиками прилад не має світових аналогів.
Прилад дозволяє встановити наявність покриття і оцінити його товщину.
Висока локальність вимірювання дозволяє ідентифікувати вироби важкоі конфігураціі,дослідити неоднорідність сплаву.
Детектор - Presidium Multi
В
універсальному детекторі
застосовуються принципи теплопровідності
та електропропровідності на основі
запатентованоі технологіі. Вимірювальні
зонти разом з електронними схемами
призначені для зчитування і розподілення
даних, отриманих в ході перевірки
дорогоцінного
каміння,
через
мікроконтроллер.
Технологія «встановлення на поверхні : висувний наконечник зонда забезпечує точність і постійний тиск вимірювального зон на поверхню капеня. Відсутність часу між провірками. Вмонтований металошукач. Індикатор, який попереджує про розрядження батареї. Автоматичне виключення живлення.
Д
еМон-Ю
ДеМон-Ю – спеціалізований прилад для ідентифікаціі проби дорогоцінних металів.
Він використовується для показу якості дорогоцінних металів; для ідентифікаціі монет , злитків та для швидкого виявлення підробок. Де Мон Ю запрограмований для перевірки сплавів золота і срібла, але може бути перепрограмований для перевірки інших металів. Оригінальний електрохімічний метод підтвердження проби дорогоцінних металів.
Д
аймонд
- тестер PRESIDIUM
Diamond
Mate
A
При роботі приладу -PRESIDIUM DiamondMate підробка діамантів митєво визначається методом теплопровідності. Результати провірки підтверджуються візуальними і звуковими сигналами. Для визначення підробки діамантів використовується метод вимірювання теплопровідності. Результат швидко передається за допомогою світлового і звукового сигналу. Швидко нагріває камінь. Прилад попереджає про розрядження батареї. Це самий найменший прилад в світі.
Оптична головка ОГМЭ (МБС 10)
О
птична
головка для мікроелектроніки ОГМЄ- Пз.
Для встановлення та
кріплення оптичноі головки може
використовуватись універсальний
штатив
(УШ).
Для
розширення функціональних можливостей
оптичної
головки в відповідності до поставлених
до дослідників задач можуть
використовуватись різні приналежності
до МБС-10 .

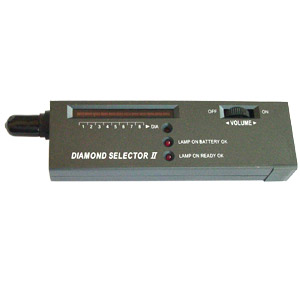

Д
етектор
діамантів DIAMOND
SELECTOR
II
Це самий надійний за останні 10 років детектор діамантів.
При визначенні справжнього діаманта від підробленого показує результати двома видами сигналів і трьома кольорами індикаційних лампочок.
Живлення від батарейки.
«Mizar»
У даний час синтетичні алмази вирощуються при високій температурі, але іх оцінка нижча ніж натуральних. Окрім такої серйозної підробки можуть зустрічатись і «грубі» підробки із застосуванням скла чи подібного каміння.
Необхідно скористатися приладом і оприділити чи належить даний камінь до натуральних алмазів. Датчиком достатньо доторкнутися до каменя і зачекати декілька секунд для отримання приладом відповідного сигналу. Прилад має функцію яка визначає метал.
Каміння алмазів можна перевірити на тривалість.
Прилад не псує каміння при вимірюванні, і не залишає на ньому ніяких слідів .
