Міністерство аграрної політики та продовольства України Мирогощанський аграрний коледж

1

Технічна характеристика автомобіля ЗАЗ – 1102 «Таврія»

4

2

Технічна характеристика механізмів і систем двигуна МеМЗ – 245

9

3

Технічна характеристика електрообладнання автомобіля

ЗАЗ – 1102 «Таврія»

18

4

Технічна характеристика агрегатів і механізмів силової передачі автомобіля ЗАЗ – 1102 «Таврія»

23

5

Технічна характеристика рульового керування автомобіля

ЗАЗ – 1102 «Таврія»

25

6

Технічна характеристика гальмівних систем автомобіля

ЗАЗ – 1102 «Таврія»

26

Література

28

№

п/п

Показники

Значення

1

Кількість місць, включаючи місце водія

4 ... 5

2

Маса вантажу, який перевозиться в багажному відділенні, кг, не більше

50

3

Маса неспорядженого автомобіля, кг

675

4

Маса спорядженого автомобіля, кг

727

5

Номінальні габаритні розміри (при статичному радіусі шин 252  3 мм), мм:

довжина

ширина

база

колія

висота

3708

1554

2320

1314

1410

6

Найменший дорожній просвіт при номінальному статичному радіусі шин під навантаженням, мм

162

7

Найменший радіус повороту автомобіля по осі сліду переднього зовнішнього колеса, м, не більше

5  0, 2

8

Максимальна швидкість руху на вищій передачі, км/ год.:

при повній масі

з водієм і пасажиром

140

148

9

Час розгону автомобіля з місця з переключенням передач до швидкості 100 км/ год., с, не більше:

при повній масі

з водієм і пасажиром

20

16, 2

10

Максимальний підйом, що може подолати автомобіль, %, не менше

36

11

Гальмівний шлях автомобіля, який рухається з повною масою з швидкістю 80 км/ год. на горизонтальній ділянці сухого рівного асфальтованого шосе, м, не більше:

при застосуванні робочої гальмівної системи

при застосуванні запасної гальмівної системи

43, 2

93, 3

12

Витрата палива на 100 км шляху, л, не більше, при швидкості руху:

90 км/ год.

120 км/ год.

в міському циклі

4, 6

6, 6

6, 8

13

Повна маса причепа (тільки з застосуванням спеціального буксирного пристрою), кг:

не обладнаного гальмами

обладнаного гальмами

300

600

14

Модель силового агрегату (двигун, зчеплення, коробка передач і головна передача)

МеМЗ –245

15

Тип двигуна

карбюраторний,

4 – тактний,

з верхнім розміщенням клапанів, рідинного

охолодження

16

Кількість і розміщення циліндрів

4 в ряд впоперек

автомобіля, в

площині з відхиленням від

вертикалі 10

17

Діаметр циліндра і хід поршня, мм

72 67

18

Робочий об’єм, л

1, 091

19

Ступінь стиску

9, 5

20

Номінальна потужність по ГОСТ 14846 – 81, кВт (к. с. ):

брутто (з агрегатами)

нетто (без агрегатів)

39 (53)

37, 5 (51)

21

Частота обертання колінчастого вала при номінальній потужності, хв^-1

5300 ... 5500

22

Максимальний крутний момент, Нм (кгс  м):

брутто (з агрегатами)

нетто (без агрегатів)

80, 4 (8, 2)

78, 5 (8, 0)

23

Частота обертання колінчастого вала при максимальному крутному моменті, хв.^-1

3000…3500

24

Мінімальна частота обертання на холостому ходу, хв.^-1

700...950

25

Порядок роботи циліндрів

1 – 3 – 4 – 2

26

Паливо, що використовується

автомобільний бензин АИ - 93

27

Зчеплення

однодискове, сухе, з діафрагмовою натискною пружиною

28

Коробка передач

механічна, двохвалова, з 5 передачами вперед і 1 передачею назад

29

Передавальні числа коробки передач:

першої

другої

третьої

четвертої

п’ятої

заднього ходу

3, 454

2, 056

1, 333

0, 969

0, 730

3, 358

30

Головна передача

циліндрична , косозуба, передавальне відношення –

3, 588

31

Підвіска передня

незалежна, типу

“ коливна “ свічка, з циліндричними пружинами і телескопічними амортизаторами

32

Підвіска задня

незалежна

з поздовжніми важелями, циліндричними пружинами і телескопічними амортизаторами

33

Рульове керування

рейкове,

з протиугінним пристроєм, травмобезпечне

34

Гальма:

робочі

передні гальма дискові, задні – колодкові,

з автоматичним регулюванням зазорів, привід гідравлічний,

з двома незалежними контурами, що

стоянкове

діють на колеса по діагоналі

ручне, з тросовим приводом на колодки задніх коліс

35

Система електрообладнання

однопровідна, негативний полюс джерела струму з’єднаний

з “ масою”, номінальна напруга 12 В.

36

Акумуляторна батарея

СТ – 44А, не підлягає обслуговуванню

37

Генератор

змінного струму,

з вмонтованим випрямлячем і інтегральним регулятором напруги, максимальний струм віддачі

55 А.

38

Стартер

дистанційного керування, потужністю

1, 13 кВт

39

Кузов

закритий, суцільнометалевий, несучого типу, трьохдверний

Заправні ємкості, л

40

Паливний бак

38

Система мащення двигуна

3, 45

Система охолодження двигуна

7, 0

Картер коробки передач і головної передачі

2, 2

Система гідроприводу гальм

0, 3

Амортизатор передньої підвіски

0, 26

Амортизатор задньої підвіски

0, 23

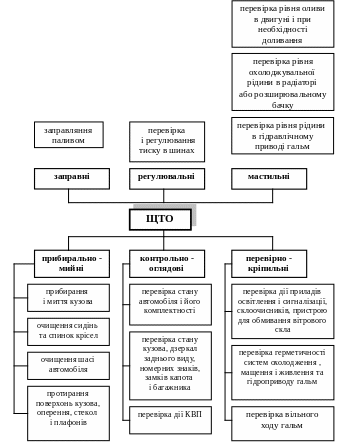

Основні дані для контролю і регулювань:

41

Зазори в механізмі приводу клапанів на холодному двигуні, мм:

впускних

випускних

0, 15

0, 30

42

Зазор між електродами свічки запалювання, мм

0, 7...0, 85

43

Прогин паса приводу генератора при зусиллі

80... 100 Н (8...10 кгс) між шківами, мм

8...10

44

Вільний хід педалі зчеплення, мм

20...30

45

Вільний хід педалі гальм, мм

3...7

46

Люфт рульового колеса при прямолінійному русі, град, не більше

10

47

Розходження передніх коліс при повній масі при вимірюванні між шинами, мм (  )

1...3 (від мінус 8

до мінус 25)

48

Кут розвалу коліс (при повній масі)

0  20

49

Кут максимального повороту рульового колеса

27

50

Мінімально допустима товщина гальмівних накладок передніх і задніх гальм, мм

1, 0

51

Температура рідини в системі охолодження прогрітого двигуна при русі з швидкістю

90 км/ год. з повною масою при температурі навколишнього повітря 30 С не повинна перевищувати,  С

94

52

Тиск масла, МПа (кгс/ см²) в системі мащення двигуна при температурі масла 80 С при частоті обертання колінчастого вала:

4000 хв.^-1

1000 хв.^-1

0, 3...0, 5 (3...5)

0, 07 (0,07)

53

Рівень охолоджувальної рідини в розширювальному бачку на холодному двигуні

не нижче нижньої мітки

54

Рівень гальмівної рідини в бачку гідроприводу гальм

до нижньої кромки

заливної горловини

55

Тиск в шинах передніх і задніх коліс, МПа (кг/см²)

0, 20...0,22

(2, 0...2, 2)

56

Максимальний схил на сухому твердому грунті, на якому автомобіль з повною масою утримується стоянковим гальмом, %

25
