35. Работа и расчет соединений на высокопрочных болтах

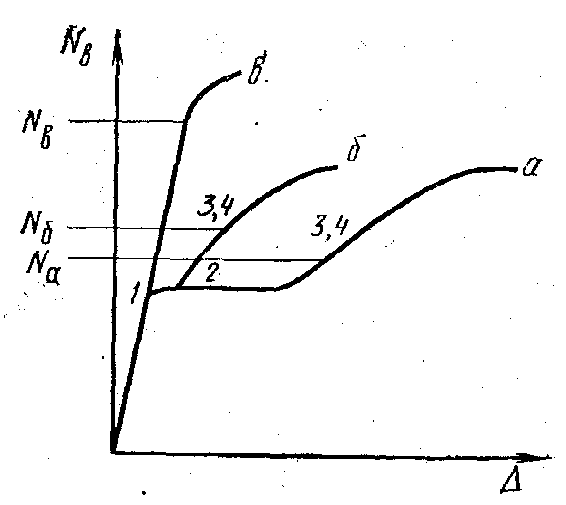

Силы стягивания настолько велики, что силы трения полностью вос­принимают сдвигающие силы и все соединение работает упруго (в).

Cила натяже­ния болта (расчетное усилие болта на растяжение).

Расчетное сдвигающее усилие стянутых элементов одним высокопрочным болтом

_где наименьшее временное сопротивление материала болта разрыву; Ант — площадь сечения болта нетто; уб — ко­эффициент условий работы болтового соединения = 1; мю — коэффициент трения; yн — коэффициент на­дежности;

k — число расчетных плоскостей трения одного болта.

Необходимое для передачи сдвигающей силы число болтов:

Расчет элементов с высокопрочными болтами = без упругопластической работы (в), т. е. при Y=l.

Ослабление отверстиями учитывается частично, так как часть сдвигающего усилия воспринимается трением соединяемых поверхностей, находящихся вне места ослабления сечения отверстиями.

,

36. Работа и расчет соединений на обычных болтах Работа и расчет на сдвиг при действии статической нагрузки

Расчет - по виду разрушения соединения по срезу болта или по смятию поверхно­сти отверстия:

Расчетное усилие, воспринимаемое одним болтом

по срезу:

Rср — коэффициент условий работы соединения.

Для болтов грубой и нормальной точности в многоболтовом со­единении уб=0,9, для болтов повышенной точности уб=1; A=пd²/4 — площадь сече­ния болта по ненарезной части, d — диаметр стержня болта; nср — число расчетных срезов одного болта;

Расчетное усилие, воспринимаемое одним болтом по смятию элементов:

Σt—наименьшая суммарная толщина эле­ментов.

Число болтов при сдвигающей силе N, при­ложенной к центру тяжести соединения,

где Nmin — меньшее из значений расчетного усилия для одного болта,

у — коэф условий работы.

Работа и расчет соединений на растяжение

В фундаментных болтах усилие, од­ного болта

где Rр— расчетное сопротивление болтов растяжению.

Необходимое количество болтов:

37.Виды напряжений и учет их при работе конструкций (мк).

38. Оптимальная и минимальная высота составной балки.

Ответ в 32 вопросе

39. Порядок подбора сечения сварной балки.

Ответ в 32 вопросе

40. Порядок подбора сечения сплошной колонны.

Требуемая площадь сечения

Чтобы определить φ, за­даемся гибкостью (длиной 5—6 м - λ=100—70).

Далее определяем в первом приближении требуемую площадь и требуемый радиус инерции:

— коэффициенты для соответствующих радиусов инерции для наиболее распространенных сечений, приве­дены в табл.

Определяются требуемые генеральные размеры сечения ко­лонны:

Далее подбирают толщи­ну полок и стенки исходя из Атр и условий местной устойчивости.

Откорректировав значения производят проверку сечения

и напряжения

При этом берут по действительной наибольшей гибкости (определяют фактические моменты инерции и радиусы инерции принятого сечения)

Конструктивное оформление и фактическая работа стержня колонн.

Толщину стенки колонны = возможно меньшей, так как сечение стенки увеличивает площадь, уменьшает радиус инер­ции и жесткость колонны.
