Слаботочные автоматические выключатели.

К слаботочным автоматическим выключателям можно отнести автоматы с номиналом 1А, 2А и 3А. В силу малого тока, и как следствие, малой мощности нагрузки, эти автоматы применяются в основном в технологических целях на производстве или в специфичных применениях с малыми нагрузками (например для защиты линии питания промышленного контроллера) и крайне редко находят применение в быту, так как максимальная активная мощность, потребляемая нагрузкой на линии защищаемой 3-х амперным автоматическим предохранителем составляет всего 660 Ватт для однофазной цепи 220 Вольт, к примеру такую же мощность потребляет не слишком мощный электрический утюг.

Автоматические выключатели средней мощности.

К атоматам средней мощности и соответственно среднего тока, можно отнести автоматические выключетели с номинальным током от 6 ампер до 32 ампер, которые находят широкое применение как в бытовых электросетях, так и на производстве, так как обеспечивают защиту линий с мощностью от 1,3 кВт до 7 кВт. Применение 6А и 10А автоматов обычно связано с освещением, 16А, 20А и 25А автоматы часто применяются как автоматические предохранители для жилища (квартиры, небольшой дачи с потребляемой мощностью от 3,5кВт до 5,5кВт). 32 амперный автомат готов поддержать уже 7кВт однофазной нагрузки, чего вполне достаточно для достаточно большой и энерговооруженной квартиры.

Автоматические выключатели высокой мощности.

К автоматам высокой мощности с относительно большими рабочими токами, можно отнести автоматы с током отсечки от 40 А. До 63 А, выдающие мощность от 9 кВт до практически 14 кВт и позволяющие запитать как большую квартиру, так и приличный загородный дом. Автоматы больших токов требуют особой тщательности при выборе, так как небольшая ошибка при работе с большим током в абсолютном значении в Амперах может быть достаточно большой (ошибка на 10% при 63 Амперах это уже 6,3 ампера), что может привести к нарушению работоспособности электропроводки.

Номинал многополюсного автомата.

Если номинальный ток многополюсного автомата не отличается от номинала однополюсного автоматического выключателя, то значение поддерживаемой мощности будет такое же, кроме случая присоединения нагрузки со схемой "треугольник". В случае такой нагрузки, снимаемая мощность образуется не за счет перепада напряжений фаза-нейтраль, а за счёт межфазного напряжения, равного 380 В. Как следствие, суммарная мощность возрастает примерно в 1,8 раз при таком же токе как у трёх однофазных нагрузок.

Расчёт тока автомата.

Как было указано выше, при расчёте тока автоматического выключателя - автомата, учитывается сила тока, допускаемая для нормальной и безопасной работы конкретной линии питания, защищаемой автоматическим выключателем. То есть для расчёта номинала автомата нужно знать максимальный рабочий ток линии питания, а не мощность и силу тока подключаемых нагрузок. Можно сказать и по другому: Расчёт тока по мощности нагрузок может производиться только в случае соответствия электропроводки мощностям нагрузки. Часто применяемый расчёт тока автомата по суммарной мощности нагрузок не учитывает то, что автоматический выключатель в первую очереди предназначен для защиты линий электропитания, а не нагрузки. Так как документация на электропроводку обычно отсутствует и документально определить, на какой ток проводка была рассчитана не представляется возможным, то номинальный рабочий ток проводки можно вычислить по сечению проводящей жилы провода. В зависимости от площади сечения проводника, материала проводника (медь или аллюминий), а так же способа прокладки проводки (открытая, скрытая в стене, в лотке, в трубе или в земле) провод может выдержать разные токи без перегрева. Сечение провода зависит от диаметра проводника (является функцией диаметра проводника круглого сечения). Диаметр проводника можно измерить микрометром или штангенциркулем и рассчитать сечение проводника по диаметру с помощью формулы:

S ≈ 0,785 ∙ D2, или

где S - это площадь сечения проводника в миллиметрах квадратных (мм2), а D - это диаметр проводника в миллиметрах (мм). ВАЖНО - нужно измерять диаметр только проводящей жилы, а не диаметр провода вместе с изоляцией, который будет больше и при рассчете даст неверный результат рабочего тока электропроводки.

ДЛЯ МЕДНЫХ ЖИЛ.

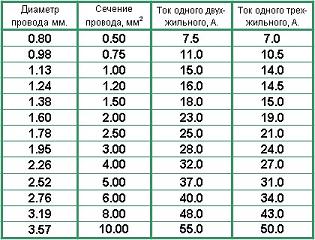

Используя результат измерения диаметра жилы провода и прилагаемые таблицы в зависимости от материала проводки, для медных для алюминиевых жил, определяем допустимый ток для проводки.
